6. Ring:bit一代小车扩展板(v1.0)#

6.1. 简介#


Ring:bit扩展板是基于micro:bit的简易模块。可以从micro:bit主板引出3个IO口,3个电源接口和3个地线接口。我们会用这个模块将P0/P1/P2接口转换为通用接口,适用于GVS接口。将P2接口扩展为GVS接口,创建有更多功能。Ring:bit扩展板上有一个可滑动的小开关。将开关拨到“S”,你就可以同时连接SR和SL2(数据信号模块);将开关拨到“P2”,你可以选择连接数据模块,或者仿真模块(两者不可同时进行)。Ring:bit扩展板需用3节7号电池供电。这是一个实用简单好操作的扩展板,你可以用它操作各种GVS模块,如舵机,巡线模组及LED灯等。

../_images/eEXC15e.png

6.2. 硬件#


特点#

  • 开发环境:Code Kingdoms Java script, Microsoft Blocks,Microsoft Touch Develop,Python

  • 兼容GVS连接器

  • 操作开关,一个IO口可供双通道重复使用

  • 便携小巧,更多DIY可能

  • 输入电流:DC 3.9V-4.5V

  • 尺寸:65.00mm X 51.70mm

  • 重量:27g

应用#

  • 连接micro:bit后,可支持蓝牙4.0设备

  • 可支持GVS端口,适用于恩孚八爪鱼扩展板

  • 可同时驱动简易智能小车上的2到3个舵机

  • micro:bit 产品教育教学

连接器#

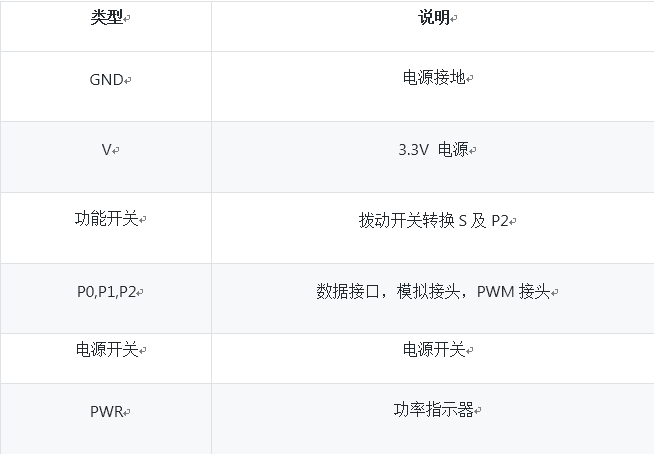

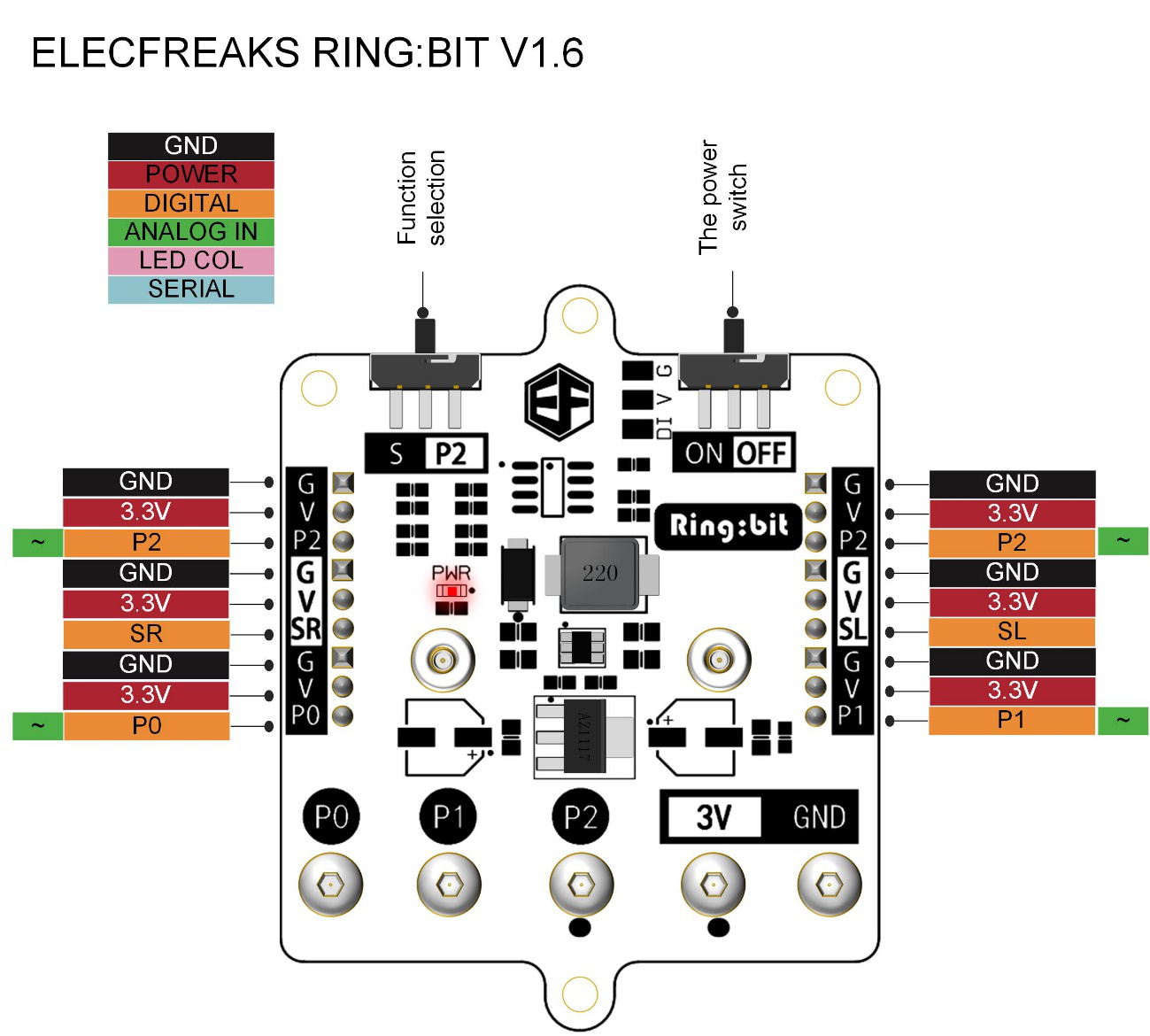

../_images/MT6Y00d.png

../_images/mZ7nrlT.png

接口相关信息#

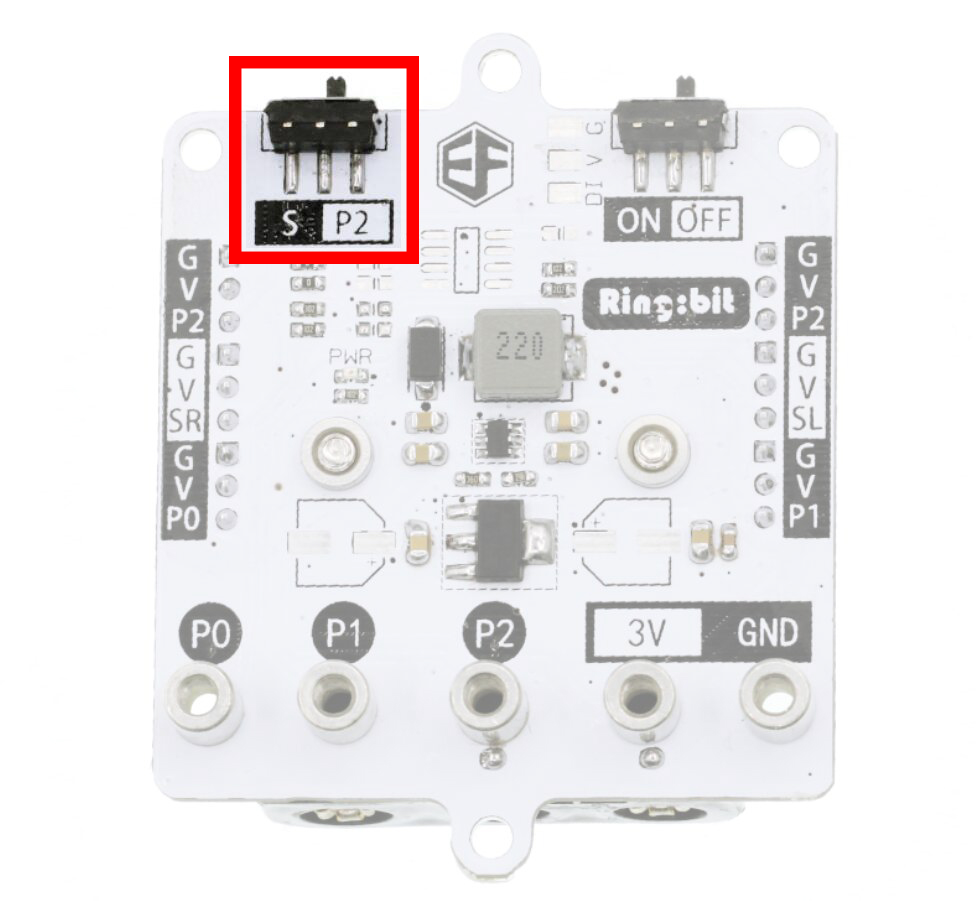

选择功能按钮#

将开关拨动到S那端,表示与P2口连接的 SR和SL接通。同时,你可以将2个GVS模块分别连接至G-V-SR和G-V-SL。将开关拨动P2那端,表示只可用P2接口。

../_images/fMOf2AN.png

G-V-S P2 connector 接口#

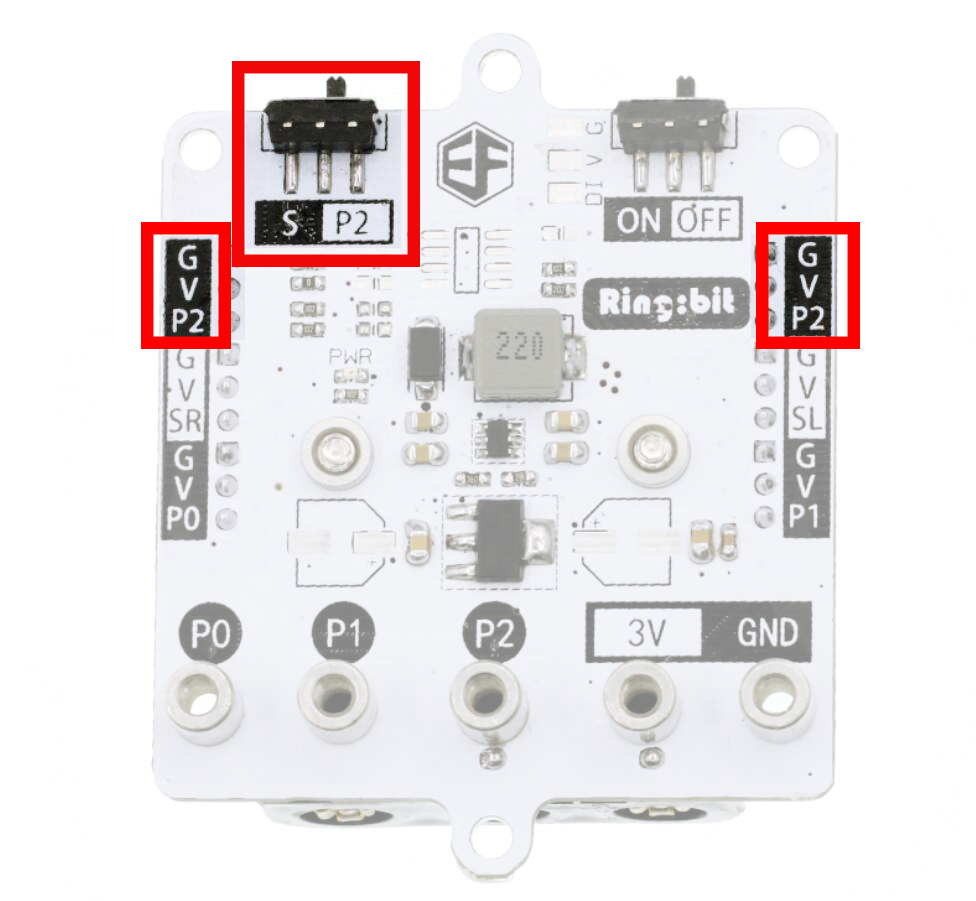

只有当开关拨动到P2端,以下2个连接器才可以使用。可与部分八爪鱼扩展板兼容。

../_images/A88Nuff.png

G-V-S SR/SL Connector 接口#

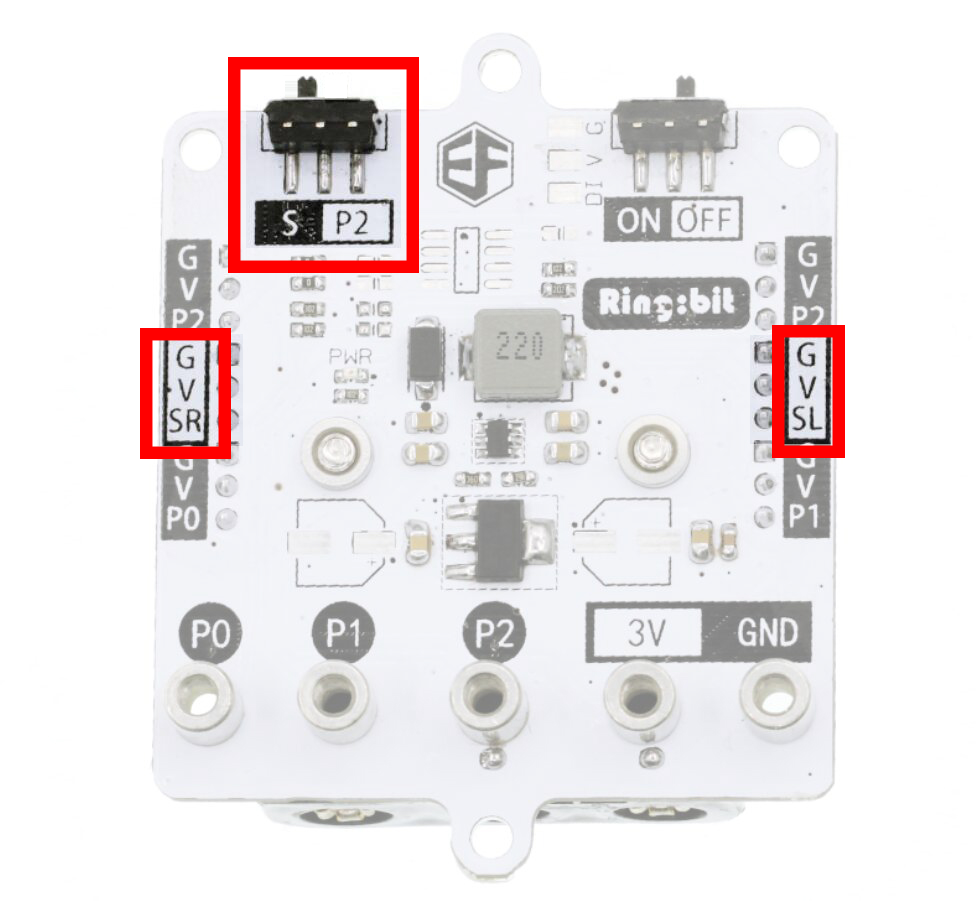

只有当开关拨动到S端,以下2个连接器才可以使用。可与部分八爪鱼扩展板兼容。

../_images/4rhdleo.png

代码示例#

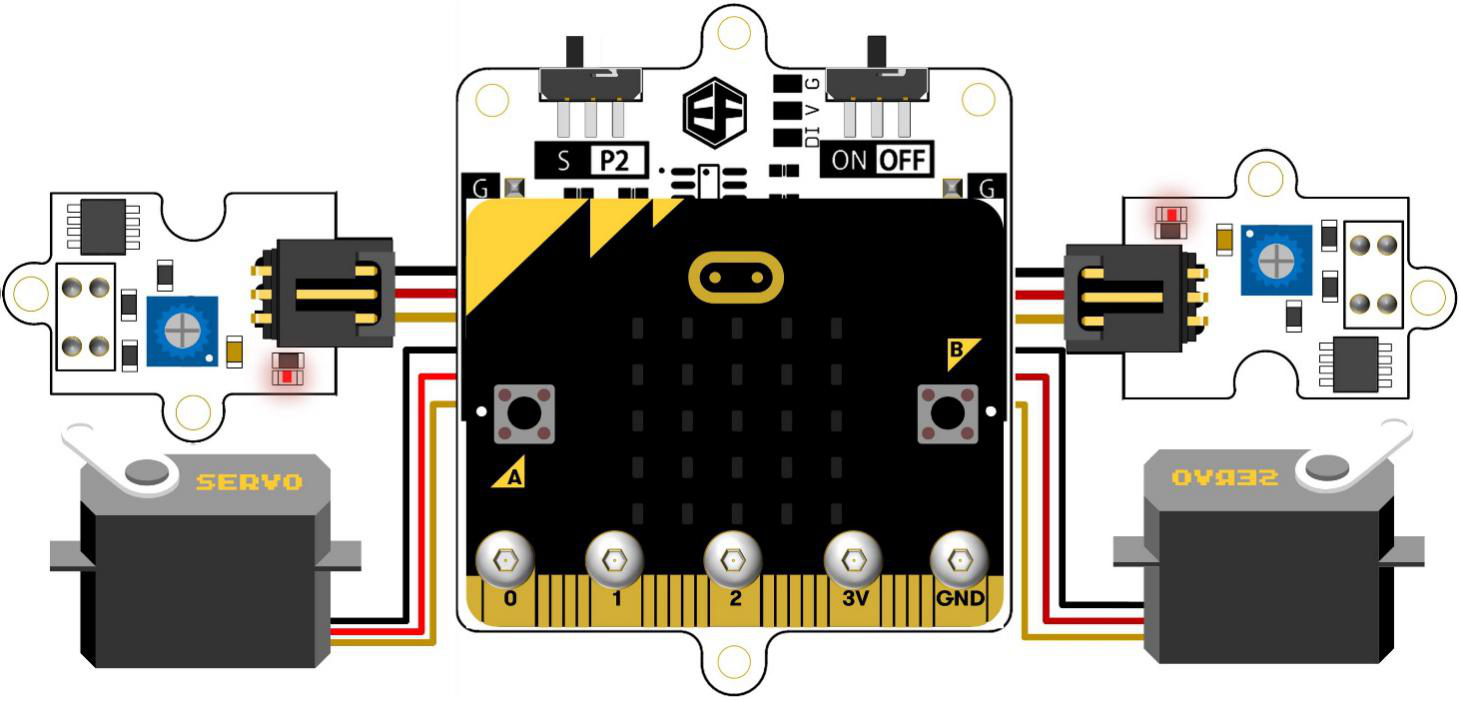

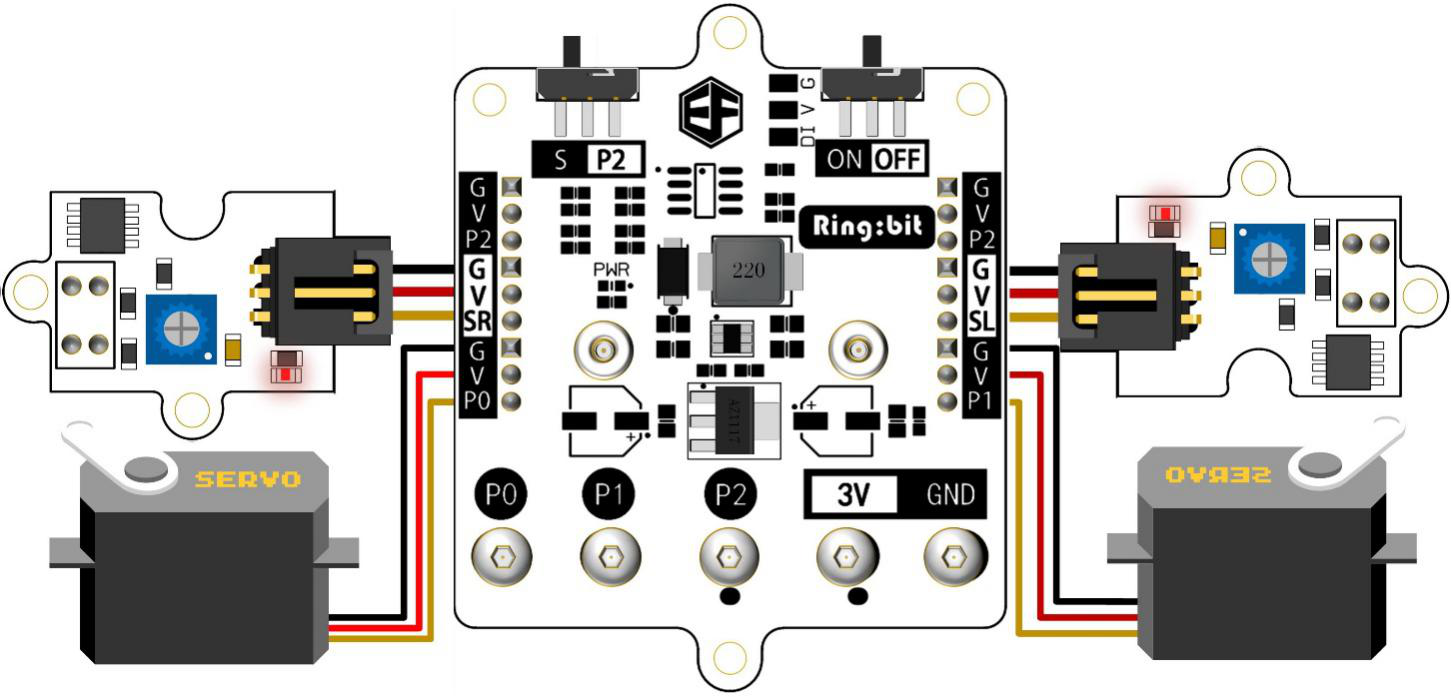

迷你小象车巡线电路

../_images/vglmizE.png

安装micro:bit主板

../_images/YVe6tRc.png

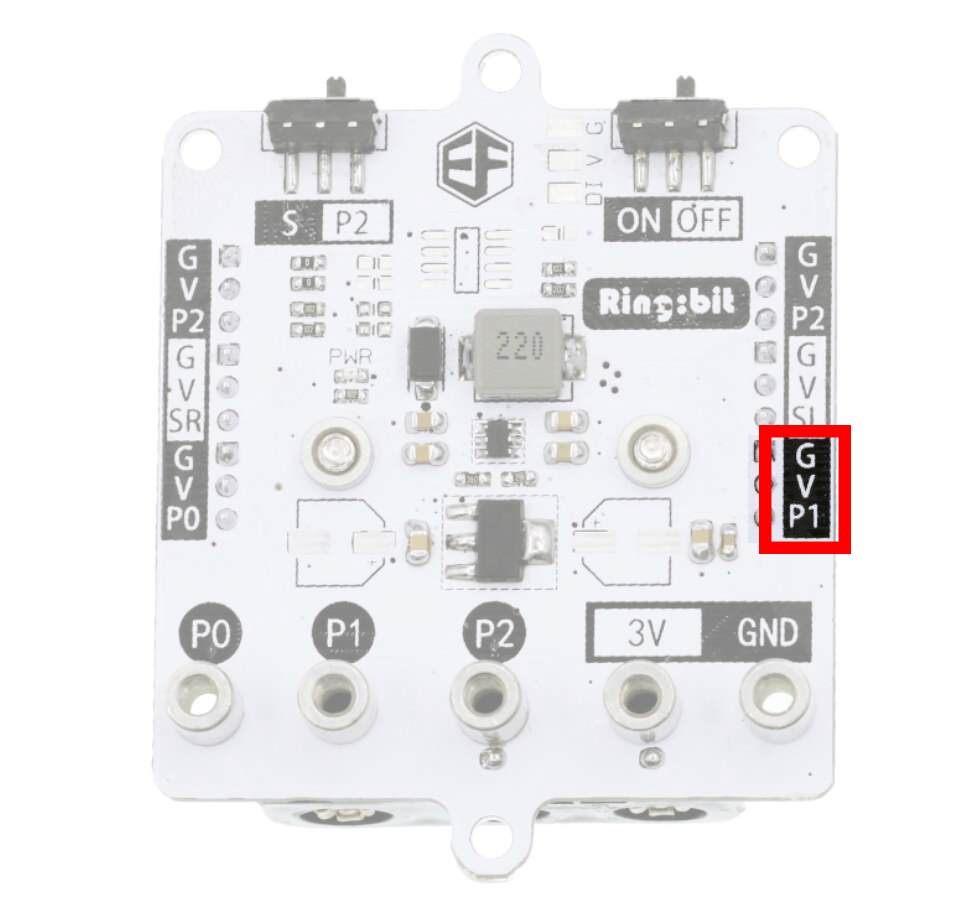

G-V-S P0 Connector 接口#

P0接口可作为数码IO口使用,模拟IO口或PWM输出信号。

../_images/aBCvSfZ.png

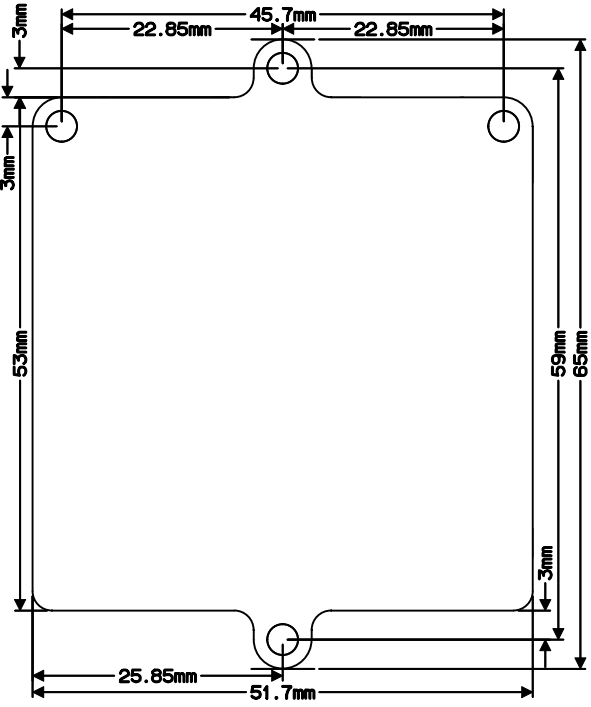

参数#

../_images/bsWtEid.png

6.3. 软件#

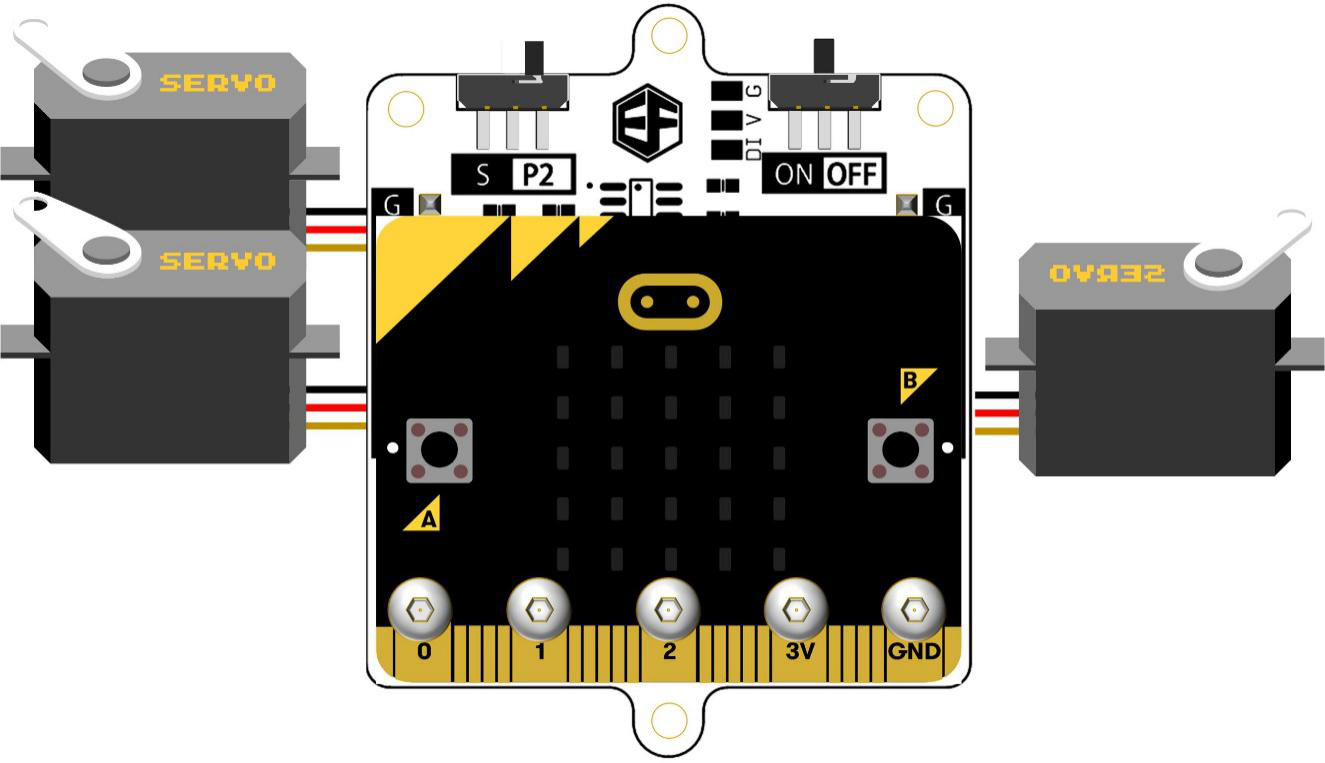

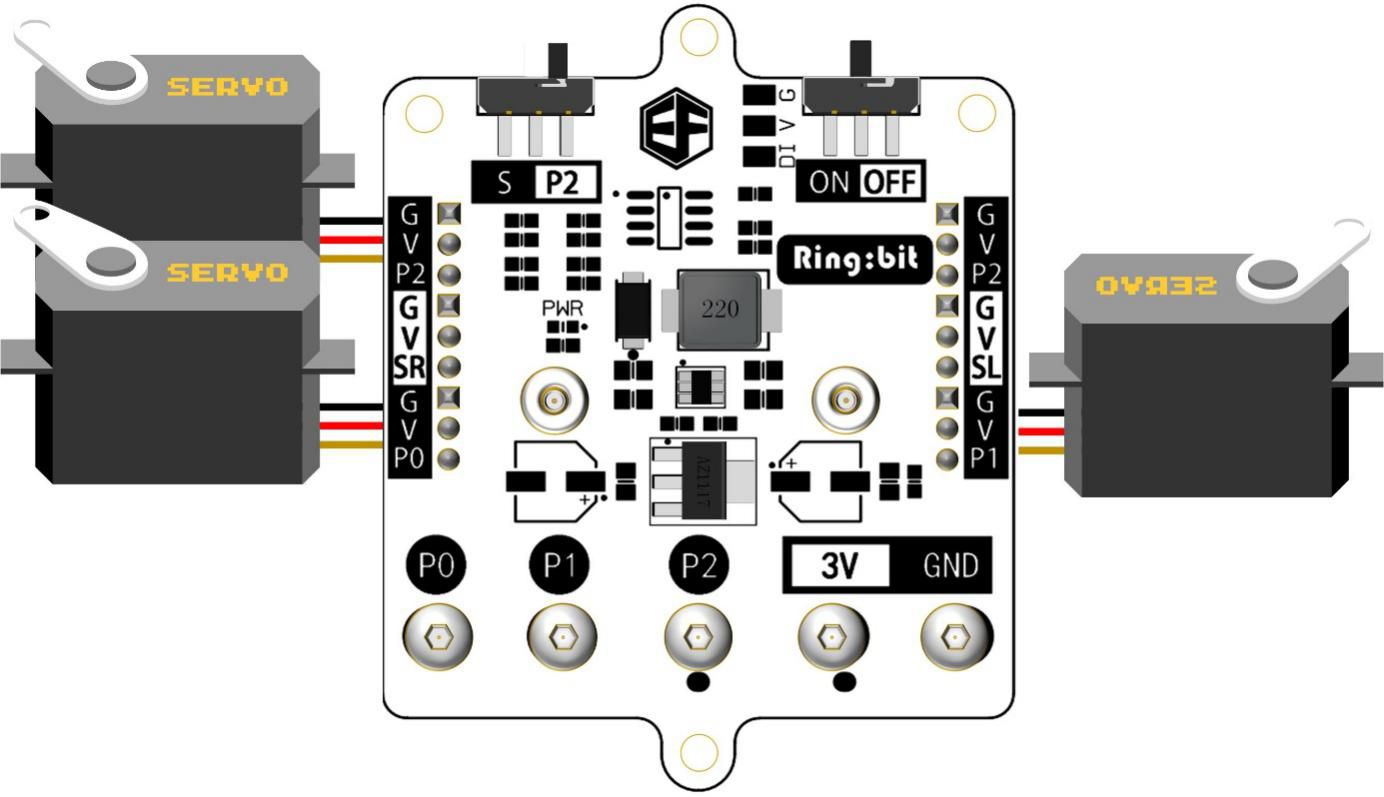

组装micro:bit主板和舵机

../_images/C250Lyj.png

../_images/6Cvdniy.png

编码示例

../_images/LPoVRtu.png

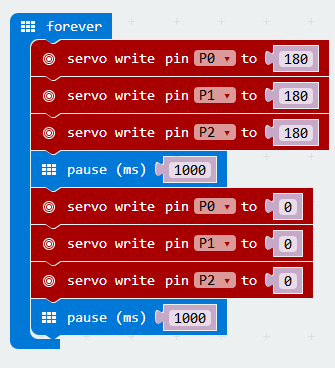

三个舵机先顺时针旋转,暂停1秒后逆时针旋转,再1秒后顺时针旋转。此代码嵌入“forever”指令中。
