1.6. 人脸追踪云台#

##目的 通过AI摄像头识别人脸位置并进行追踪。

../../_images/05035_01.png


所需器材及连接示意图#

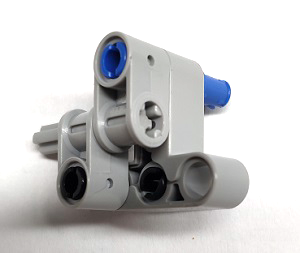

  • 如下图所示,通过积木进行结构搭建

../../_images/05035_04_03.png

../../_images/05035_04_04.png

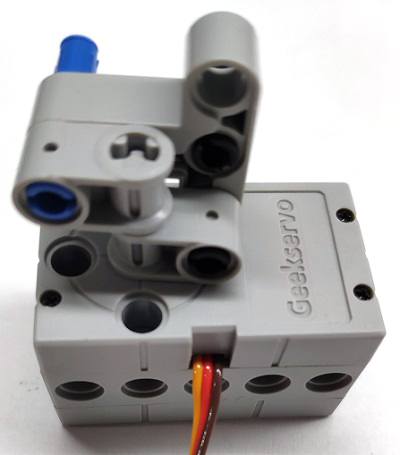

  • 将搭建好的积木结构安装在舵机上

../../_images/05035_04_05.png

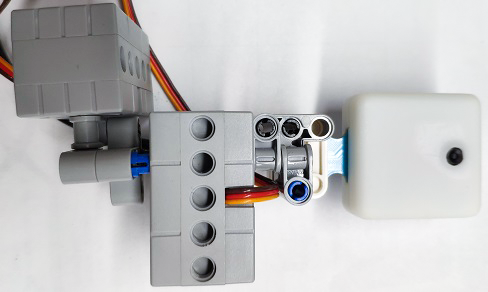

  • 将AI摄像头固定在积木上

../../_images/05035_04_06.png

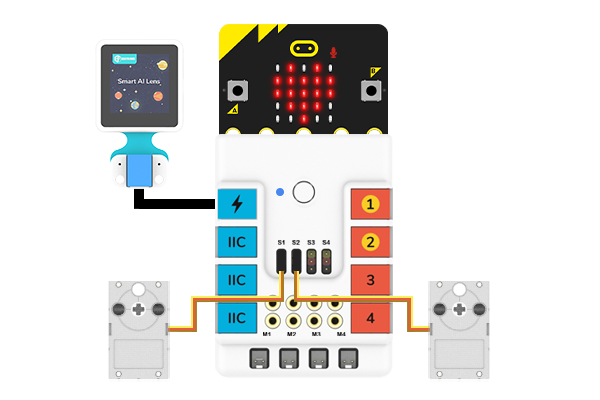

  • 如下图所示,将AI摄像头连接到哪吒扩展板的IIC端口,分别将两个舵机连接到哪吒扩展板的S1和S2端口。(这里S1舵机控制X轴的运动轨迹,S2舵机控制Y轴的运动轨迹)

../../_images/05035_04_07.png

makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/05001_041.png

为了AI摄像头编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../../_images/05001_051.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

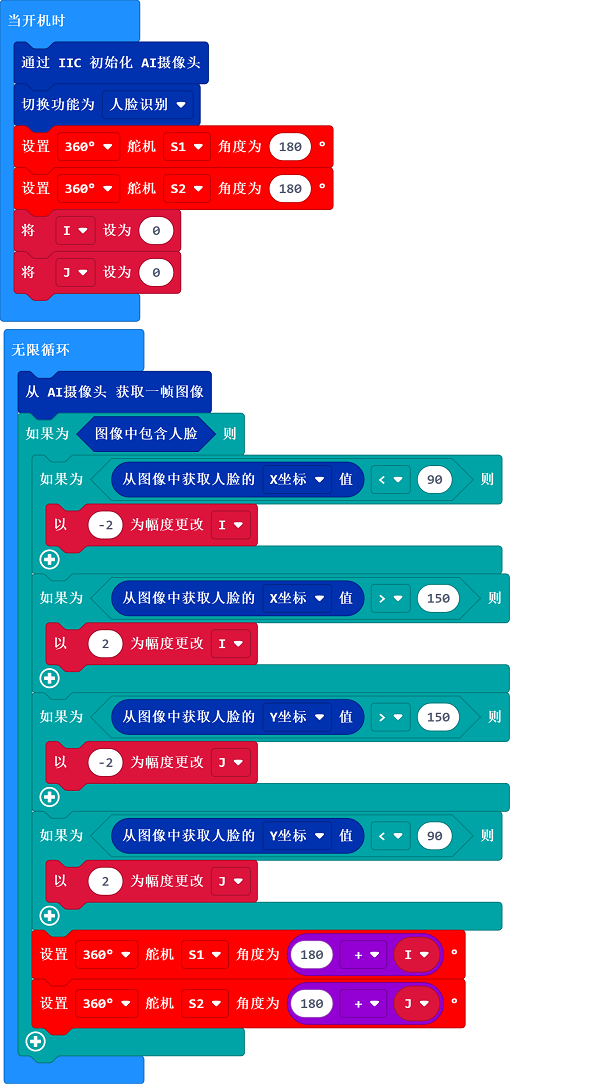

如图所示编写程序#

../../_images/05035_04_08.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_ECxYizdowYy7

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • AI摄像头会将镜头一直对着人脸位置。
