4. 案例02:摩斯密码#

4.1. 目的#


  • 使用basic:bit套件完成莫尔斯密码编码。

4.2. 使用材料#


  • 1 x basic kit 基础套件

4.3. 背景知识#


莫尔斯电码#

  • 摩尔斯电码(又译为摩斯密码,Morse code)是一种时通时断的信号代码,通过不同的排列顺序来表达不同的英文字母、数字和标点符号。摩尔斯电码是一种早期的数字化通信形式,但是它不同于现代只使用零和一两种状态的二进制代码,它的代码包括五种: 点、划、点和划之间的停顿、每个词之间中等的停顿以及句子之间长的停顿。

莫尔斯电码表#

../../_images/CEeyYMC.jpg

4.4. 硬件连接图#

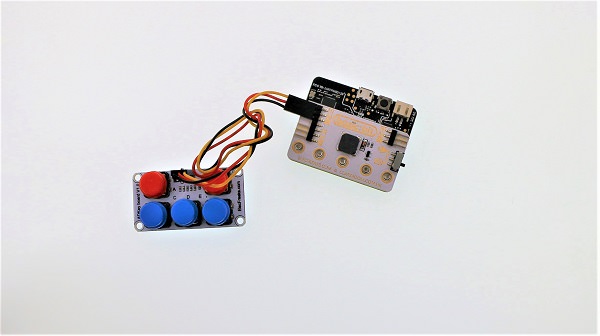

  • 如图所示,将按键模块连接到basic:bit主板的P1口。

../../_images/PGUTQXA.jpg

4.5. 软件#


4.6. 编程#


步骤 1#

  • 当开机时显示一个图标,设置变量item作为要发送的数据变量,变量flag作为字符串长度控制变量。

  • 并且设置无线发送组为50。

../../_images/basic_kit_case_02_01.png

步骤 2#

  • 判断flag变量(字符串长度)是否等于4,(本案例只取莫斯密码的英文,故长度最多4位),如果等于4,显示字符A,提示用户。

../../_images/basic_kit_case_02_02.png

步骤 3#

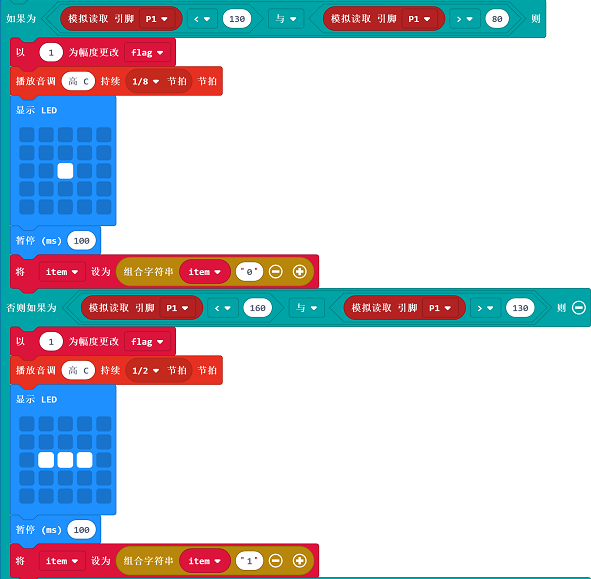

  • 以模拟值读取P1口,判断按下了哪个键,返回值80-130之间为C按钮按下,当C按钮按下时,将字符串长度变量加1,播放一个音调持续八分之一,点阵显示屏显示一个点,代表莫尔斯电码中的点,延时消抖,向字符串末尾写入一个字符“0”。

  • 当按钮D按下时,与C按钮同理,区别是显示一个横,代表莫尔斯电码中的横,向字符串末尾写入“1”

../../_images/basic_kit_case_02_03.png

步骤 4#

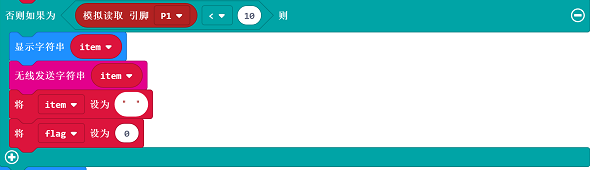

  • 当按下A按钮时,显示字符串,发送字符串,同时清空变量itemflag,初始化程序。

../../_images/basic_kit_case_02_04.png

程序#

请参考程序连接:https://makecode.microbit.org/_3JrVPeeDVY2r

你也可以通过以下网页直接下载程序。

---

4.7. 结论#


  • 按下按钮C,意为莫尔斯电码中的点,按下按钮D,意为莫尔斯电码中的横,按下C或者D总次数等于4时,显示字符A,需要按下A按钮,显示和发送当前字符串,并且初始化变量重置程序。

4.8. 思考#


  • 延时消抖的作用和意义是什么?

4.9. 常见问题#


4.10. 相关阅读#
