1.10. 小球识别#

目的#

通过AI摄像头识别小球。

../../_images/05035_01.png


所需器材及连接示意图#


  • 如下图所示,将AI摄像头连接到哪吒扩展板的IIC端口。

../../_images/05035_01_03.png

makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/05001_041.png

为了AI摄像头编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../../_images/05001_051.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

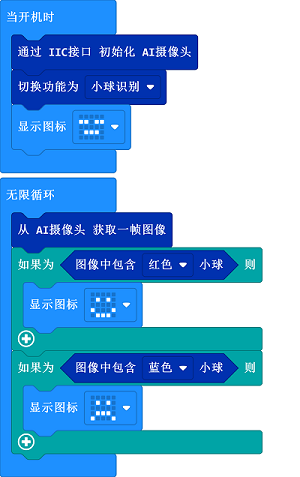

如图所示编写程序#

../../_images/05035-08-06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_4dXhchP8oPb2

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当AI摄像头识别到蓝色小球显示哭脸,识别到红色小球显示笑脸。
