29. 8x16点阵屏#

29.1. 简介#

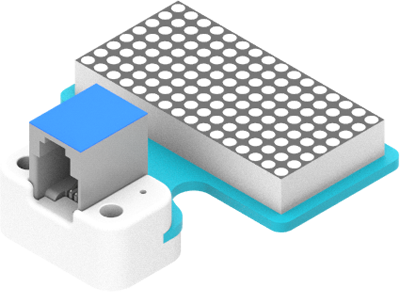

8x16点阵屏是一款可以显示emoji表情的8x16点阵屏幕。

../_images/05029_01.png

29.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

29.3. 技术规格#


项目 参数
SKU EF05029
接口 RJ11
接口类型 IIC
工作电压 3.3V

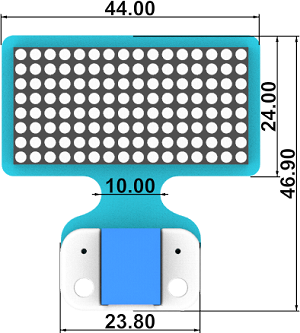

29.4. 外形与定位尺寸#


../_images/05029_02.png

29.5. 快速上手#


所需器材及连接示意图#

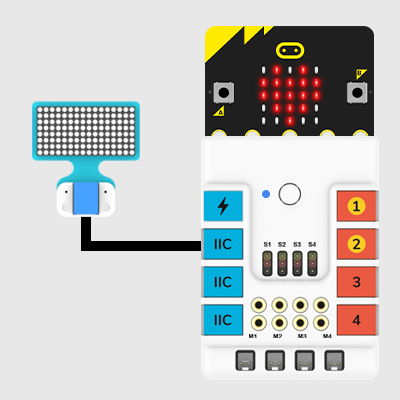

  • 如下图所示,将8x16点阵屏连接到哪吒扩展板的IIC端口。

../_images/05029_03.png

29.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给8x16点阵屏编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

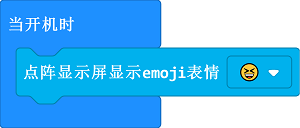

如图所示编写程序#

../_images/05029_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_4Hh6gK8Ko1ku

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过8x16点阵屏显示表情。

29.7. python编程#


步骤 1#

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

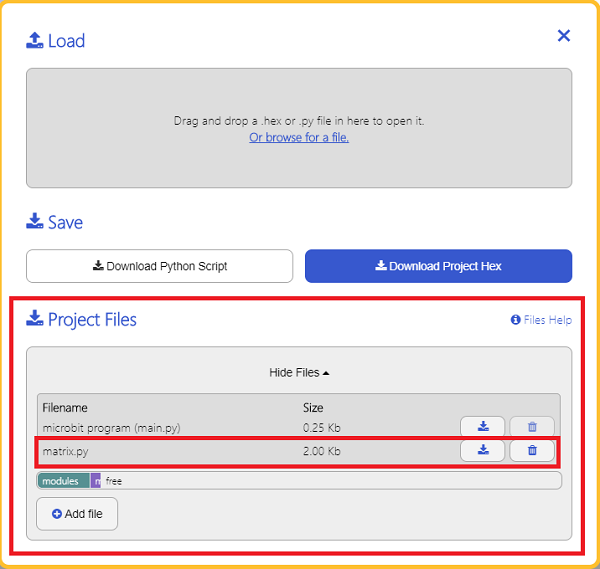

为了给8x16点阵屏编程,我们需要添加matrix.py这个文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择matrix.py文件添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05029_10.png

步骤 2#

参考程序#

from microbit import *
from matrix import *
matrix = MATRIX()
x, y = 0, 0
while True:
    for y in range(8):
        for x in range(16):
            matrix.set_matrix_draw(x, y)
    matrix.set_matrix_clear()

结果#

  • 8*16点阵屏循环显示,从左到右,从上到下,依次点亮LED灯,当所有LED灯点亮后再全部熄灭。
