5. 魔法棒套件案例05:法力提醒

5.1. 目的

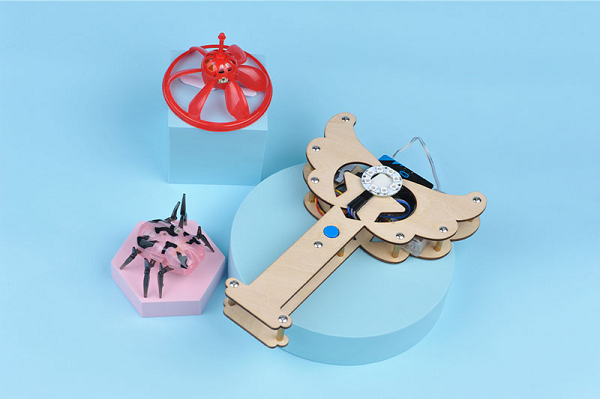

  • 使用魔法棒套件制作一根可以显示剩余法力值的魔法棒

../../_images/magicwand_case_01_01.png

5.2. 使用材料(淘宝购买链接)

5.4. 故事背景


魔法棒充能完毕,这是小恩仅剩的魔力储备,也是队伍里最后的魔法能量了。小恩决定给魔法棒设置一个魔力值消耗提示,提醒自己节省能量。

5.5. 软件


微软makecode

5.6. 编程


步骤 1

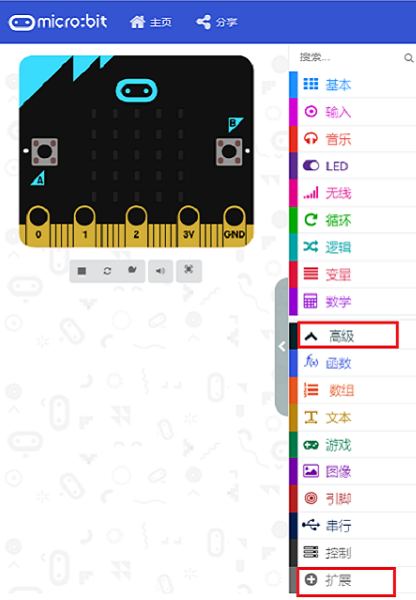

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/magicwand_case_01_02.png

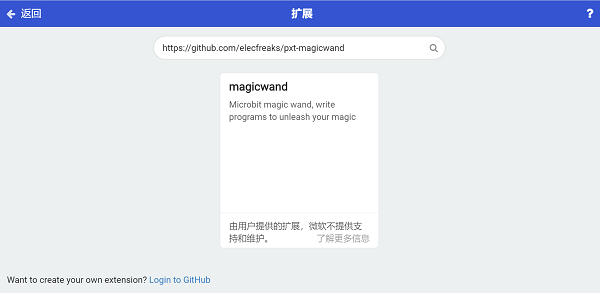

为了给魔法棒套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”magicwand“(因为目前这个库还在审核中,在正式上架之前先通过这个链接搜索”https://github.com/elecfreaks/pxt-magicwand“),然后点击下载这个代码库。

../../_images/magicwand_case_01_03.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

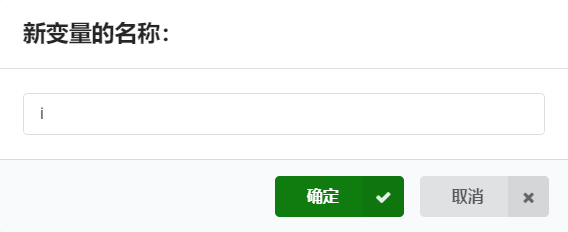

在模块选择区中选择变量并点击设置变量,在弹出窗口中输入’i’,点击确定。

../../_images/magicwand_case_03_04.png

../../_images/magicwand_case_03_05.png

步骤 3

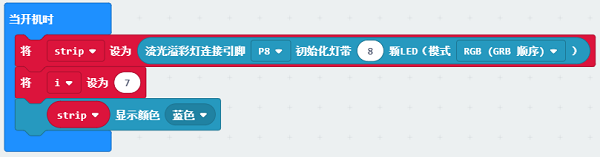

当开机时中,初始化流光溢彩灯,设置连接引脚P88颗LED灯,将变量’i’设为7,设置灯环显示蓝色。

../../_images/magicwand_case_05_07.png

步骤 4

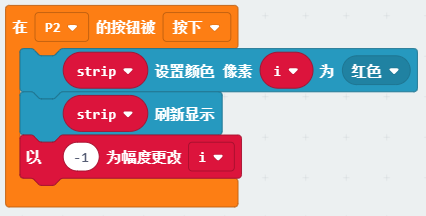

如图所示,当P2按钮被按下时,将灯环的第i+1颗灯设置为红色,然后刷新显示,然后以-1为幅度更改i。

../../_images/magicwand_case_05_08.png

程序

请参考程序连接:https://makecode.microbit.org/_2AJ1jJgjbXjJ

你也可以通过以下网页直接下载程序。

现象


  • 开机后灯环显示蓝色,当按钮被按下则将最后一颗亮蓝色LED灯变为红色。
