16. 雨水湿度电子积木#

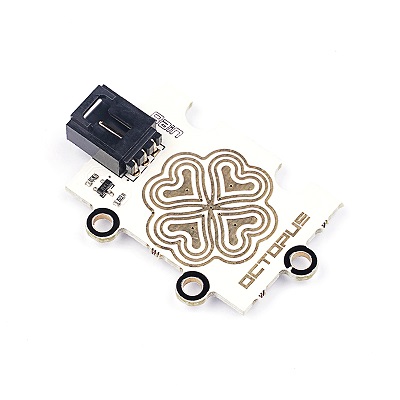

16.1. 简介#


雨水湿度传感器,当传感器表面的湿度提高时,输出电压会上升,从而检测湿度的变化值。

../../_images/4tWL14e.jpg

16.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

16.3. 技术规格#


项目 参数
SKU EF04024
电源需求 3V-5.5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

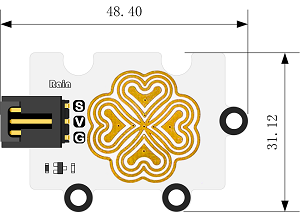

16.4. 外形与定位尺寸#


../../_images/xpNQNBG.png

16.5. 快速上手#

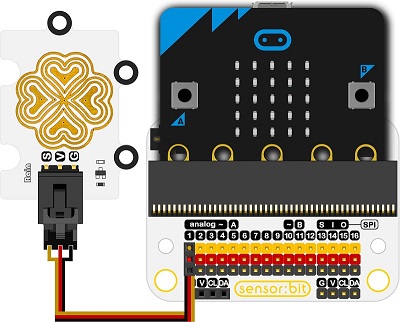

所需器材及连接示意图#

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/ai3lZZE.jpg

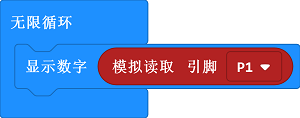

如图所示编写程序#

  • 模拟读取P1口并显示。

../../_images/JQBCxSv.png

参考程序#

请参考程序连接: https://makecode.microbit.org/_7cm75DbwJEaY 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • micro:bit的点阵屏上滚动显示出当前环境下的降水量。

16.6. 相关案例#


16.7. 技术文档#
