15. 课程_14 环境光#

../../_images/NkZTTdv.jpg

15.1. 简介#


在光敏传感器这个实验里,我们外接一个光敏传感器来感知外界光线,实际上,在micro:bit内部,也集成了一个光敏感应装置,本次实验,我们就用内部集成的光敏感应装置。当外界环境光比较暗时,点亮灯环。

15.2. 元件清单#


硬件:#

  • 1 x micro:bit

  • 1 x USB线

  • 1 x micro:bit面包板扩展板

  • 1 x 面包板83 x 55 mm

  • 1 x LED七彩灯环(8颗灯珠)

  • 若干跳线

温馨提示:如果你需要以上所有元件,你可以购买我们的Elecfreaks小小科学家套件

../../_images/W4tseua.jpg

15.3. 主要元件介绍#


你可能好奇为什么micro:bit没有任何光传感器却能够感光。让我们一起来看看micro:bit官网上关于micro:bit屏幕的一段话:

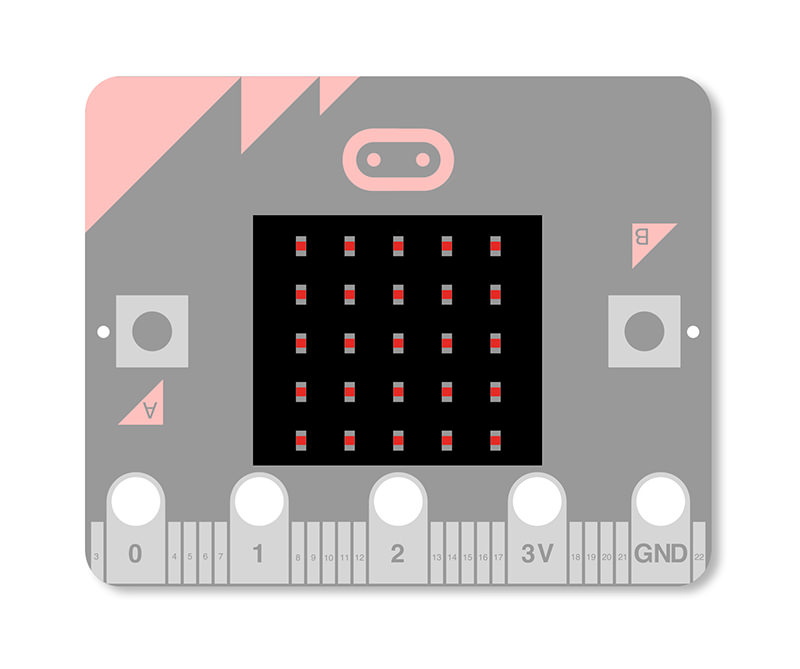

micro:bit屏幕是由一个5x5的LED点阵构成。它作为一个3x9的矩阵连接到了micro:bit上。运行软件高速反复更新这个矩阵,正因为如此,它是位于用户视野范围内,并且不会检测到任何闪光。通过将一些LED驱动引脚反复切换成输入,并对电压衰减时间进行采样,这个LED矩阵也被应用于感应环境光,这和周围的环境光等级大致成正比。

../../_images/1JzFZG3.jpg

真是太不可思议啦!除了它的发光能力,micro:bit居然可以感光!因为LED通常被作为发光器来使用,所以我们很容易忘记它是基本的光电二极管,而且也是光检测器。如果并入LED驱动电路中,那么它的功能就能够被很好地展现,而无须任何额外的硬件。

15.4. 实验步骤#


硬件连接#

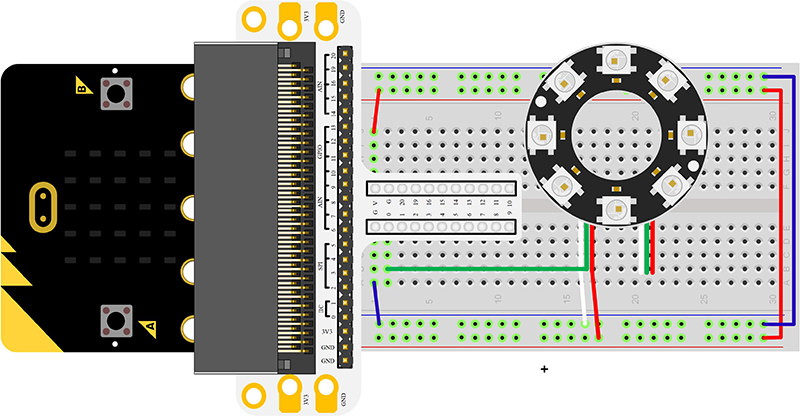

根据下面的图片将你的元件连接起来:

  • 将灯环的信号线与扩展板的P0口连接起来

../../_images/fKgQRoW.jpg

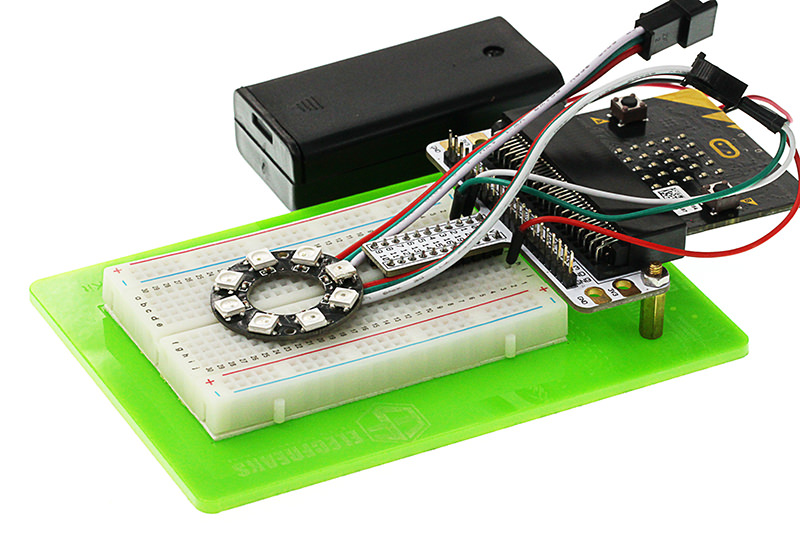

连接完成后如图:

../../_images/Hacl6BL.jpg

软件#

微软Makecode在线编辑器:makecode.microbit.org

添加Package#

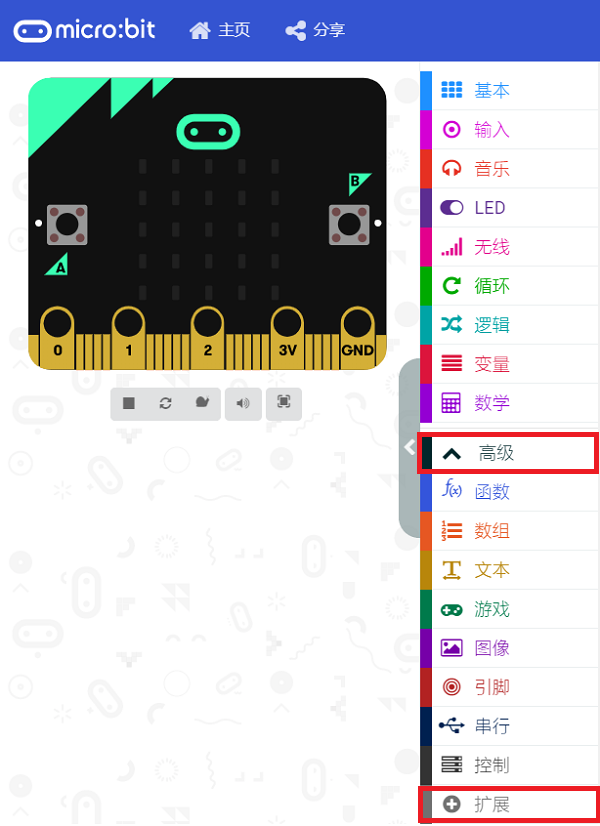

  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/case_14_01.png

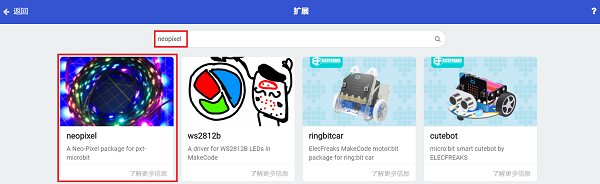

点击扩展,在弹出的对话框中搜索“neopixel”,下载neopixel代码库。

../../_images/case_14_02.png

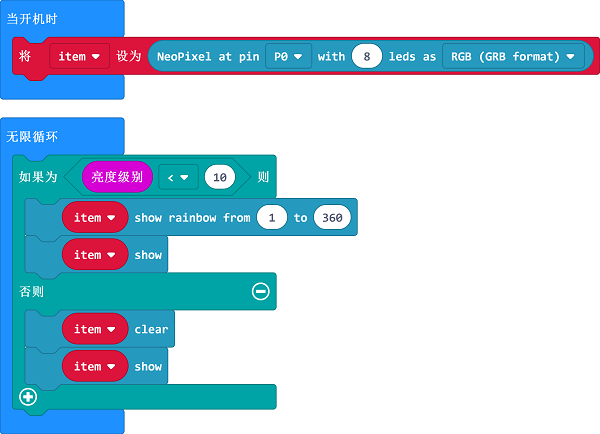

如图所示编写程序#

../../_images/case_14_03.png

代码详解#

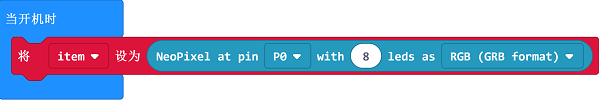

  • 1.将扩展板P0口设置为灯环信号输出口,将色彩模式设置为RGB模式。

../../_images/case_14_04.png

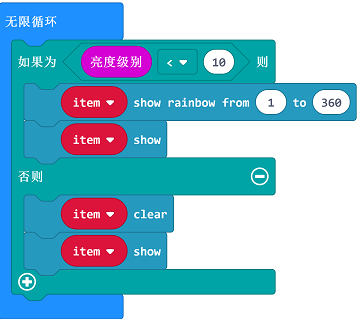

  • 2.当micro:bit接收到的光照强度低于10,控制灯环发出七彩的光芒。

../../_images/case_14_05.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_70bWD0iuK6AT

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

15.5. 实验结果#

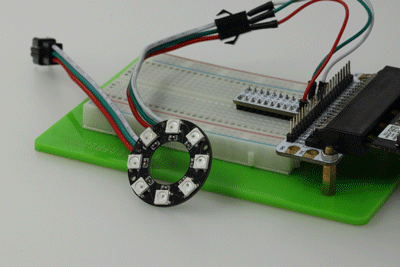

在暗处,灯环点亮;在亮处,灯环熄灭。

../../_images/F9B9ySD.gif

15.6. 思考#


当灯环亮起彩虹色后,让彩虹转动起来。该如何设计电路与编程?

15.7. 常见问题#
