8. 有源蜂鸣器#

8.1. 简介#


Octopus有源蜂鸣器Brick基于有源蜂鸣器,无法通过PWM控制音量。音量恒定。

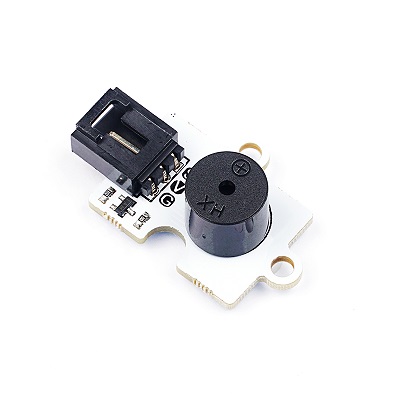

../../_images/Gs5XBx1.jpg

8.2. 特性#


  • 三线端口防止错误插拔,易于使用。

8.3. 技术规格#


项目 参数
SKU EF04030
电源需求 3V-5V
接口类型 模拟
引脚定义 S-Sigal V-VCC G-GND
检测范围 检测范围广
响应 快速响应
灵敏度 高灵敏度
电路 简单的驱动电路
寿命 稳定耐用
尺寸 19x27mm

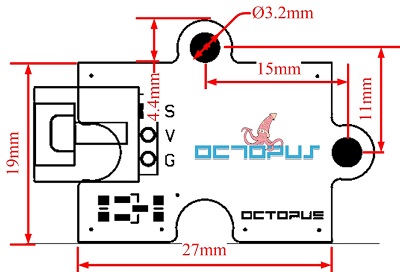

8.4. 外形与定位尺寸#


../../_images/GV8xv7y.jpg

8.5. 快速上手#


所需器材及连接示意图#

连接扩展板的P1口

以sensor:bit为例

../../_images/r3NAMg8.png

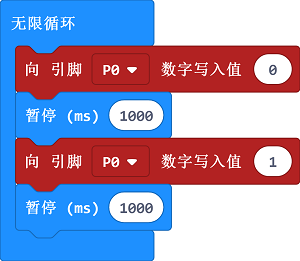

如图所示编写程序#

../../_images/04030_01.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_J82V5PgzghKR

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 蜂鸣器持续不断的发出蜂鸣声。
