8. 课程_07 温度传感器#

../../_images/fMCJitN.jpg

8.1. 简介#


温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分,品种繁多。在这次的实验中,我们将学习模拟温度传感器——TMP36,并将它的数值读出显示在micro:bit的显示屏上。

8.2. 元件清单#


硬件:#

  • 1 x micro:bit

  • 1 x USB线

  • 1 x microbit面包板扩展板

  • 1 x 面包板83 x 55 mm

  • 1 x TMP36温度传感器

  • 若干跳线

温馨提示:如果你需要以上所有元件,你可以购买我们的Elecfreaks小小科学家套件

../../_images/W4tseua.jpg

8.3. 主要元件介绍#


TMP36#

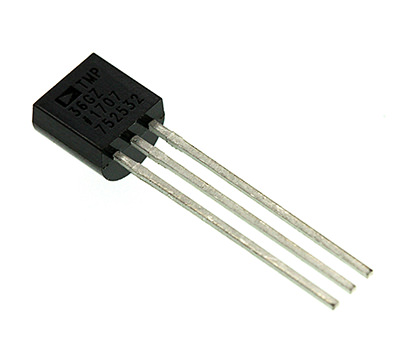

TMP36是一种模拟温度传感器,它的输出电压与温度成线性关系,温度越高,输出电压越大。

../../_images/SDoXRcM.jpg

注意:

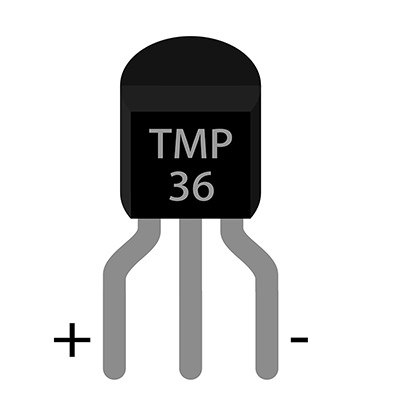

当我们正视TMP36芯片有文字的一面时,芯片最左边的引脚为VCC,中间引脚为Vout,最右边的引脚为GND。千万不要把芯片接反了,否则也能引起器件损坏。

../../_images/P6ZkUDh.jpg

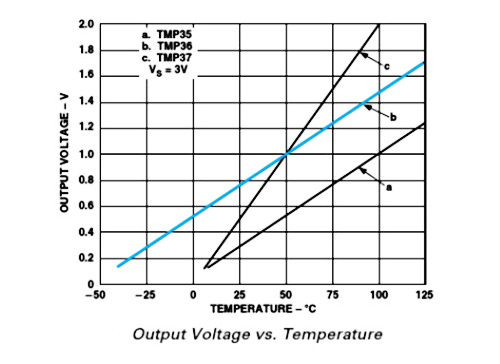

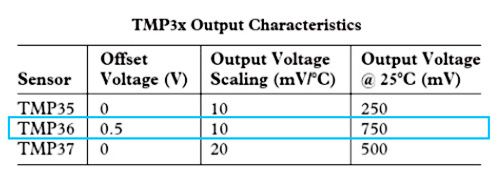

TMP36输出电压随温度变化的曲线是这样的:

../../_images/5R7izFc.jpg ../../_images/U2c4qdp.jpg

由上图可知温度的计算公式为:

温度(℃)=(输出电压(mV) - 500 ) / 10

8.4. 实验步骤#


硬件连接#

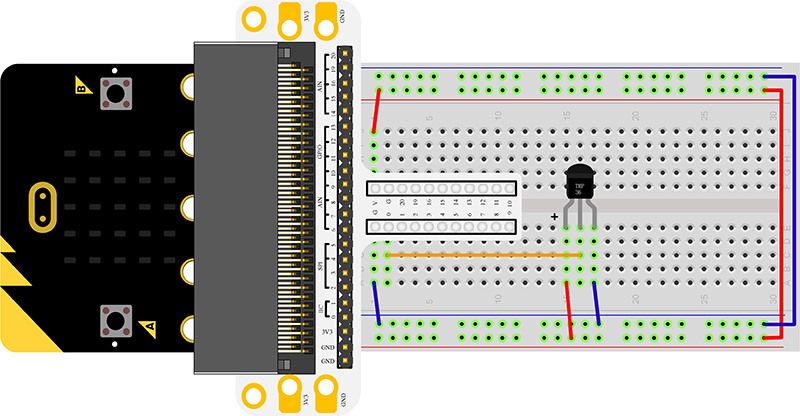

根据下面的图片将你的元件连接起来:

  • 1.温度传感器与扩展板P0口连接

../../_images/HnUeLBR.jpg

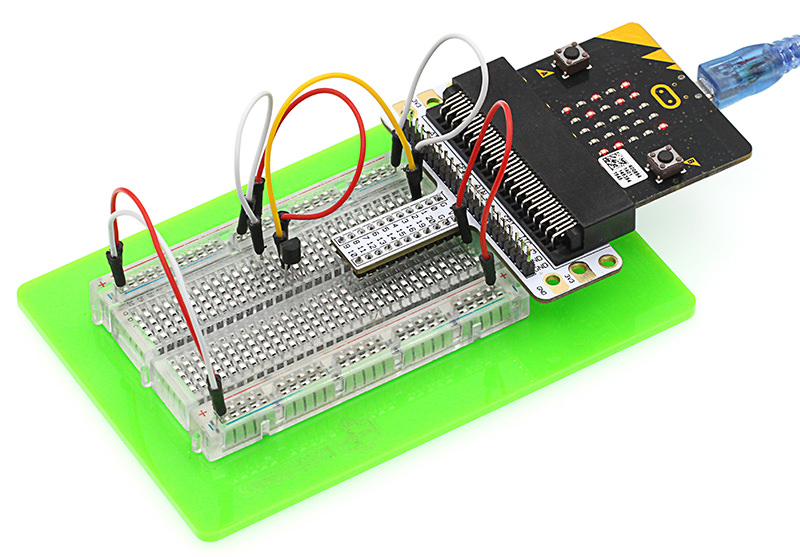

连接完成后如图:

../../_images/IAor80B.jpg

软件#

微软Makecode在线编辑器:makecode.microbit.org

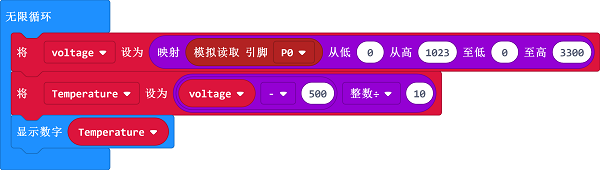

如图所示编写程序#

../../_images/case_07_01.png

代码详解#

  • 1.将P0通过传感器获取的数值,使用map函数,映射成0~1023之间的一个值,保存在voltage中

  • 2.将voltage中的值进行处理,转换成温度值,在点阵屏上面显示

../../_images/case_07_01.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_AKuYFoDsLJ7D

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

8.5. 实验结果#

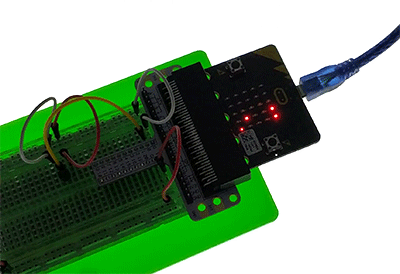

micro:bit屏幕上显示当前温度值。

../../_images/b0w5PkN.gif

8.6. 思考#
