5. 课程_04 光敏电阻#

../../_images/MwngMAi.jpg

5.1. 简介#

光敏电阻是一种基于内光电效应的特殊电阻，光线越强阻值就越低，光控开关通常就是以光敏电阻为核心元件。本次实验，我们通过光敏电阻来控制micro:bit5x5LED屏幕的亮度。

5.2. 元件清单#

硬件：#

  • 1 x micro:bit

  • 1 x USB线

  • 1 x micro:bit面包板扩展板

  • 1 x 面包板83 x 55 mm

  • 1 x 光敏电阻

  • 1 x 10kΩ电阻

  • 若干跳线

温馨提示：如果你需要以上所有元件，你可以购买我们的Elecfreaks小小科学家套件。

../../_images/W4tseua.jpg

5.3. 主要元件介绍#

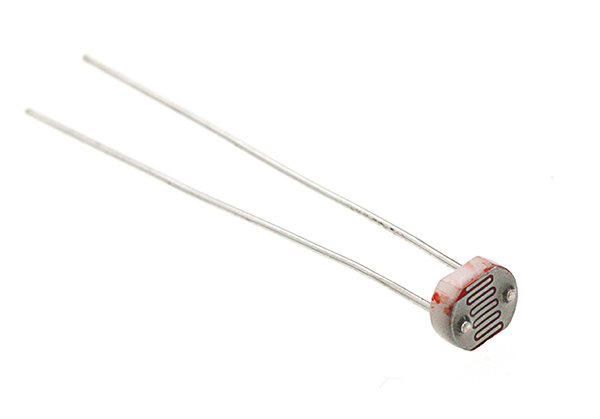

光敏电阻#

光敏电阻是用CdS或CdSe等半导体材料制成的特殊电阻器，其工作原理是基于内光电效应。光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。光敏电阻对光线十分敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5MΩ。

../../_images/jS03zGQ.jpg

5.4. 实验步骤#

硬件连接#

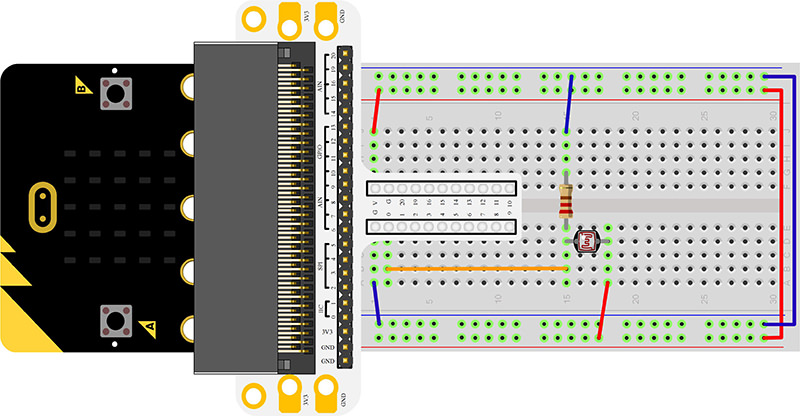

根据下面的图片将你的元件连接起来：

  • 1.将光敏电阻与P0口连接

  • 2.将10kΩ电阻与光敏电阻并连

../../_images/FtQDhiS.jpg

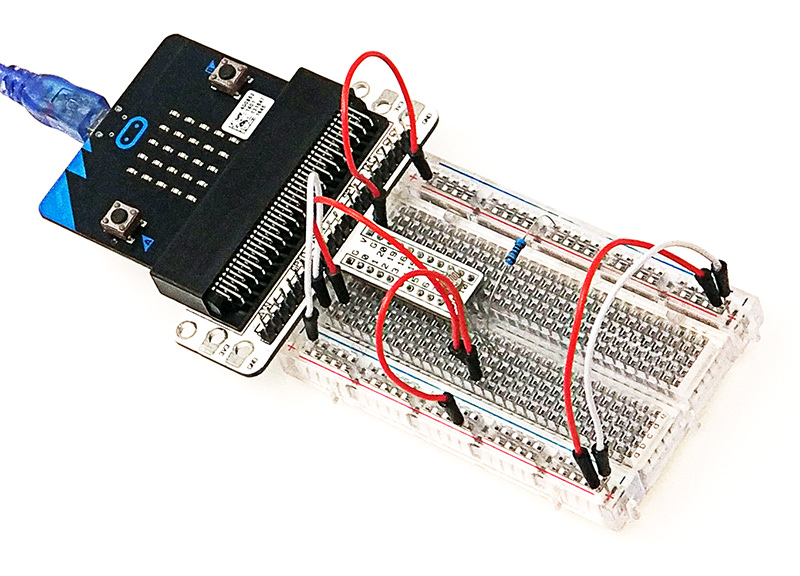

连接完成后如图:

../../_images/TMd3Fq8.jpg

软件#

微软Makecode在线编辑器:makecode.microbit.org

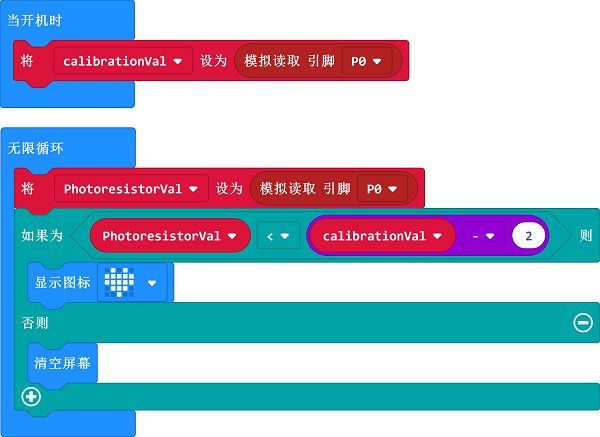

如图所示编写程序#

../../_images/case_04_01.png

代码详解#

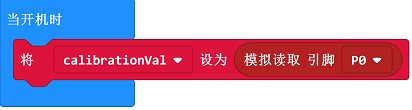

  • 1.当开机时，读取模拟电压作为亮度的参考值。

../../_images/case_04_02.png

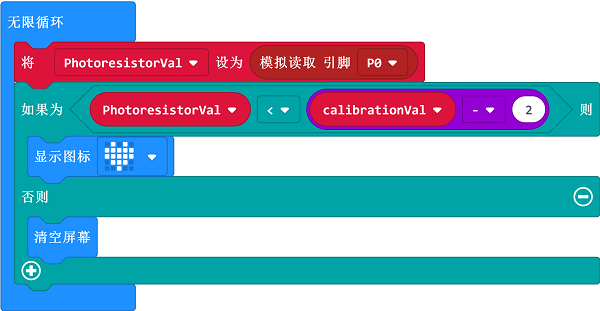

  • 2.在无限循环程序块中，循环扫描P0口的模拟电压。一旦当前电压值低于基准值减去2（表示光照强度变低，光敏电阻阻值下降），就说明已经关灯，此时显示一个爱心图标，calibrationVal-2用于调节感应灵敏度，数值越小灵敏度越高。

../../_images/case_04_03.png

参考程序#

请参考程序连接：https://makecode.microbit.org/_3tFFoPhLF7hX

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

5.5. 实验结果#

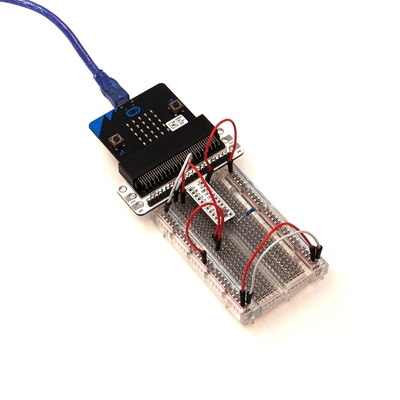

开灯时，micro:bit的LED屏幕上什么都不显示；而关灯后，屏幕上显示了一个爱心图标。

../../_images/1Xu4lBR.gif

5.6. 思考#

如果想要用光敏电阻来控制一颗LED的开与关，那么我们该如何设计电路与编程？
