16. 彩虹灯环#

16.1. 简介#

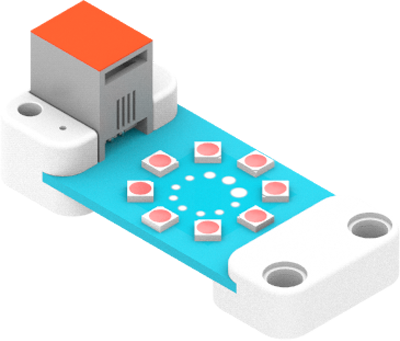

彩虹灯环是一种基于WS2812B灯珠的多彩灯环,可以显示RGB颜色

../_images/05015_01.png

16.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

16.3. 技术规格#


项目 参数
SKU EF05015
接口 RJ11
接口类型 数字输入
工作电压 3.3V
核心IC WS2812 3535封装
像素数量 8

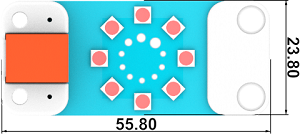

16.4. 外形与定位尺寸#


../_images/05015_02.png

16.5. 快速上手#


所需器材及连接示意图#

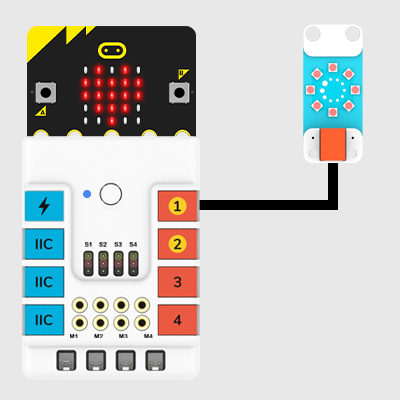

  • 如下图所示,将彩虹灯环连接到哪吒扩展板的J1端口。

../_images/05015_03.png

16.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给彩虹灯环编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

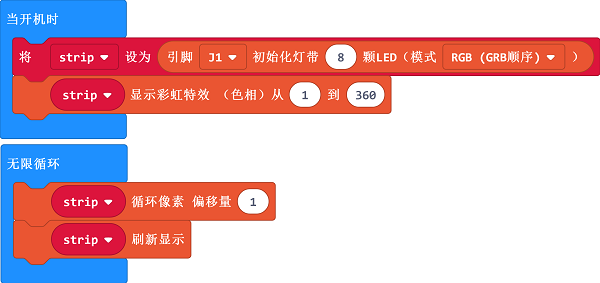

如图所示编写程序#

../_images/05015_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_bJJ3j2UfeTv7

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 彩虹灯环循环显示彩虹特效。

16.7. python编程#


步骤 1#

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

步骤 2#

参考程序#

from microbit import *
import neopixel
from enum import *
from random import randint
np = neopixel.NeoPixel(J1, 8)
while True:
    for pixel_id in range(0, len(np)):
        red = randint(0, 60)
        green = randint(0, 60)
        blue = randint(0, 60)
        np[pixel_id] = (red, green, blue)
        np.show()
        sleep(100)

结果#

  • 接通电源后,彩虹灯环循环显示彩虹特效。
