30. CO2传感器

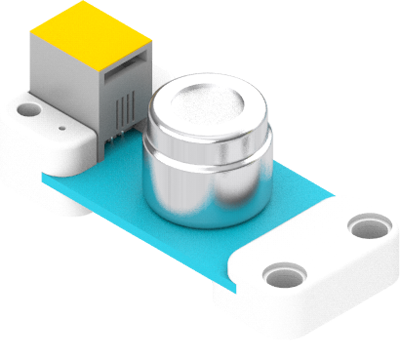

30.1. 简介

CO2浓度越高,输出的电压值就越小,对CO2极为敏感,同时还能排除酒精和CO的干扰。

../_images/05030_01.png

30.2. 特性


  • RJ11端口设计,防止误插,易于使用。

30.3. 技术规格


项目 参数
SKU EF05030
接口 RJ11
接口类型 模拟输出
工作电压 3.3V

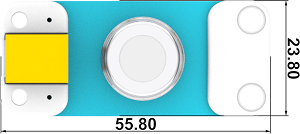

30.4. 外形与定位尺寸


../_images/05030_02.png

30.5. 快速上手

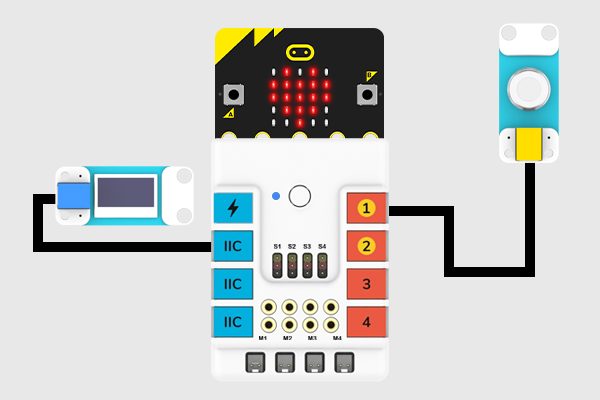

所需器材及连接示意图


  • 如下图所示,将CO2传感器连接到哪吒扩展板的J1端口,并将OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05030_03.png

30.6. makecode编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给CO2传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

如图所示编写程序

../_images/05030_06.png

参考程序

请参考程序连接:https://makecode.microbit.org/_RM63UfXXu6wh

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 通过OLED显示屏显示CO2传感器的返回值。

30.7. python编程


步骤 1

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

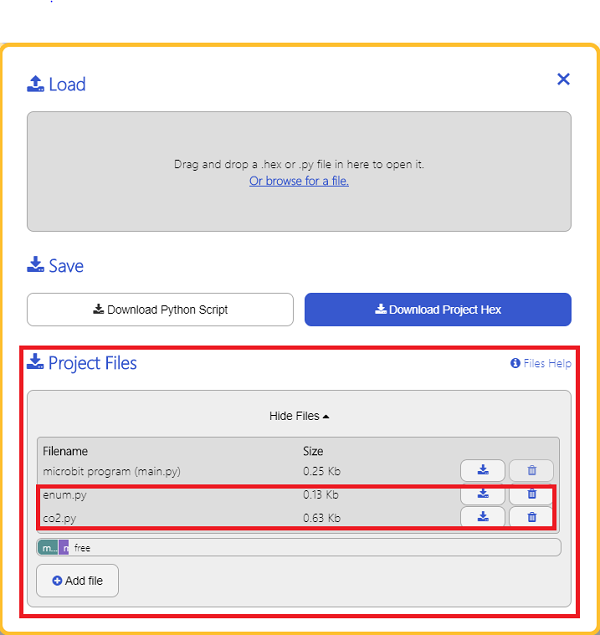

为了给CO2传感器编程,我们需要添加enum.py和co2.py两个文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择enum.py和co2.py两个文件添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05030_10.png

步骤 2

参考程序

from microbit import *
from enum import *
from co2 import *
co2 = CO2(J1)
while True:
    display.scroll(co2.get_co2())

结果

  • micro:bit的LED矩阵显示CO2传感器的返回值
