5. ADKey键盘电子积木#

5.1. 简介#

  • 这个键盘使用模拟输入，使用一个IO口判断五个按键。

  • 可以完成更多有趣的交互功能。

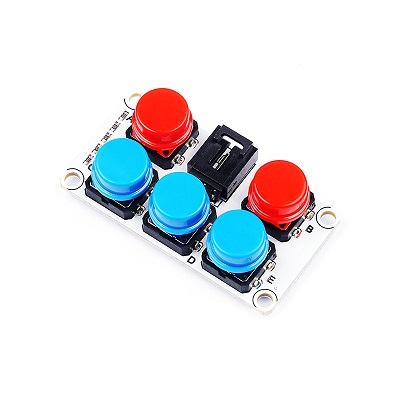

../../_images/04017.jpg

5.2. 特性#

  • 三线端口设计，防止误插，易于使用。

  • 3V电压支持micro:bit驱动

5.3. 技术规格#

项目 参数
SKU EF04017
电源需求 3V-5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

5.4. 外形与定位尺寸#

../../_images/04017-2.png

5.5. 快速上手#

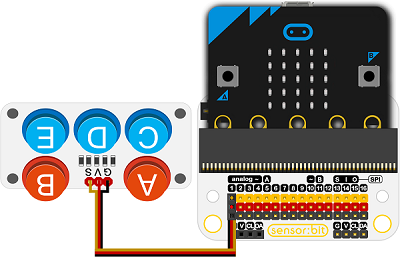

所需器材及连接示意图#

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/04017-3.png

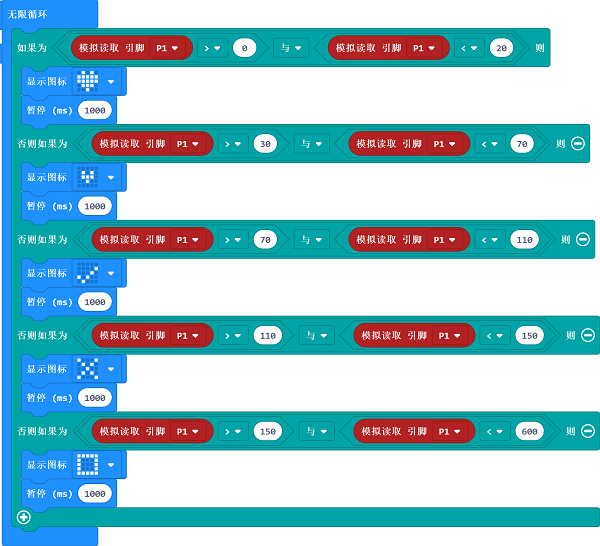

如图所示编写程序#

  • 模拟读取返回值，

  • 当返回值为：0~20，则为A按钮按下，显示一颗大心。

  • 以此类推。

../../_images/04017-4.png

参考程序#

请参考程序连接：https://makecode.microbit.org/_dqjTtAM5sfmy

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

结果#

  • 按压ADKeypad上面不同的按键，micro:bit点阵屏上显示不同的图形。

5.6. 相关案例#

5.7. 技术文档#
