14. 激光模块

14.1. 简介

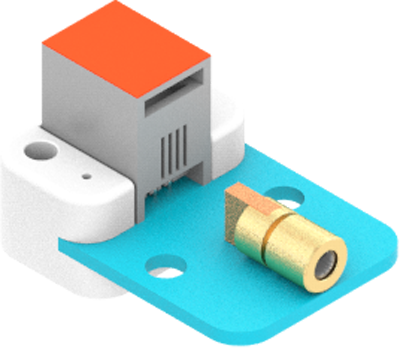

激光模块由发射光芯,聚光透镜,可调套筒三部分组成,可以直接通电即可使用。

../_images/05013_01.png

14.2. 特性


  • RJ11端口设计,防止误插,易于使用。

14.3. 技术规格


项目 参数
SKU EF05013
接口 RJ11
接口类型 数字输入
工作电压 3.3V
光点大小 15米处光点为φ10mm ~ φ15mm

14.4. 外形与定位尺寸


../_images/05013_02.png

14.5. 快速上手

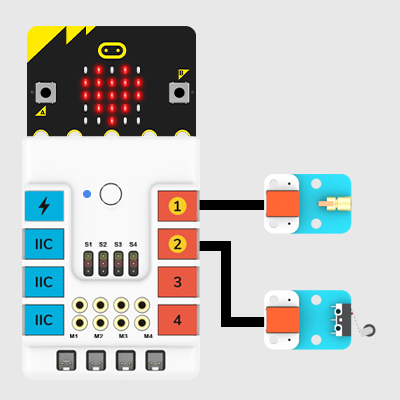

所需器材及连接示意图


  • 如下图所示,将激光模块连接到哪吒扩展板的J1端口,碰撞传感器连接到哪吒扩展板的J2端口。

../_images/05013_03.png

14.6. makecode编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给激光模块编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

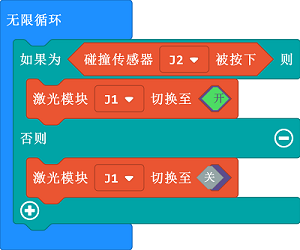

如图所示编写程序

../_images/05013_06.png

参考程序

请参考程序连接:https://makecode.microbit.org/_h561HC98cah2

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 当碰撞传感器被按下时,则打开激光模块,否则关闭激光模块。

14.7. python编程


步骤 1

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

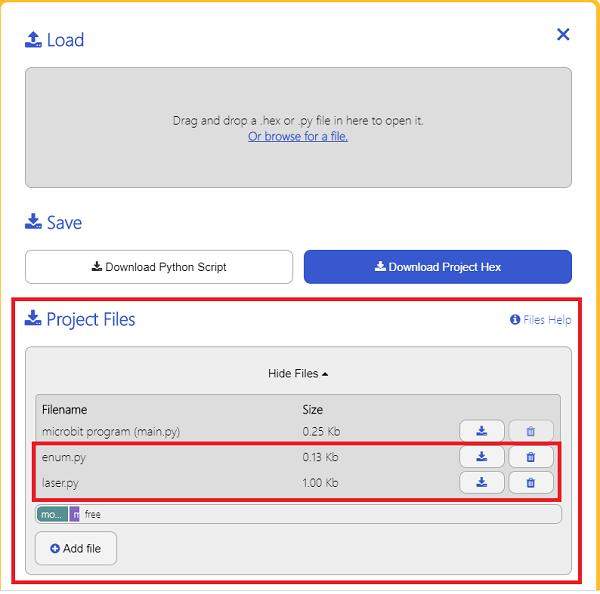

为了给激光模块编程,我们需要添加enum.py和laser.py两个文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择enum.py和laser.py添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05013_10.png

步骤 2

参考程序

from microbit import *
from enum import *
from laser import *
laser = LASER(J1)
while True:
    laser.set_laser(1)
    sleep(500)
    laser.set_laser(0)
    sleep(500)

结果

  • 接通电源后,激光模块点亮500毫秒后熄灭500毫秒。
