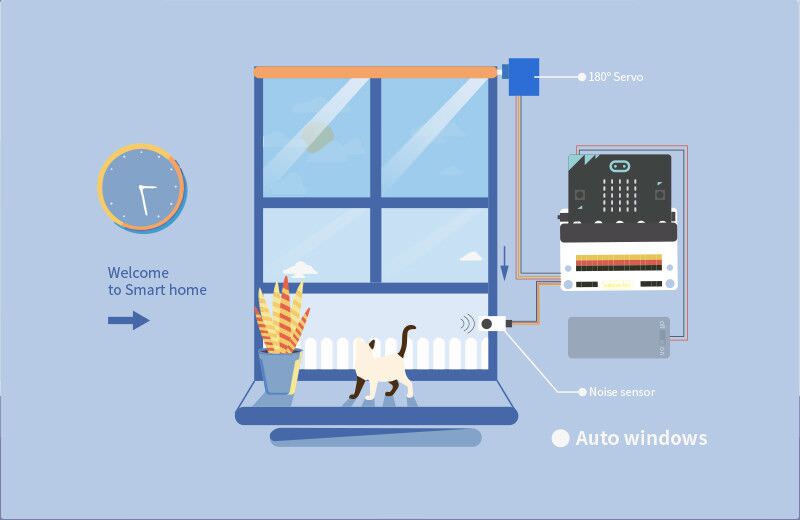

6. 案例04 智能控噪门窗#

../../_images/krV05be.jpg

6.1. 目的#


  • 制作一个智能门窗。

6.2. 使用材料#


6.3. 背景知识#


什么是智能门窗#

  • 噪声污染是生活当中都会遇到的问题,房内声贝大于70分贝时会对人的健康产生影响,借助miro:bit设计一个当外部噪声超过70分贝时,自动关闭门窗的智能设备。

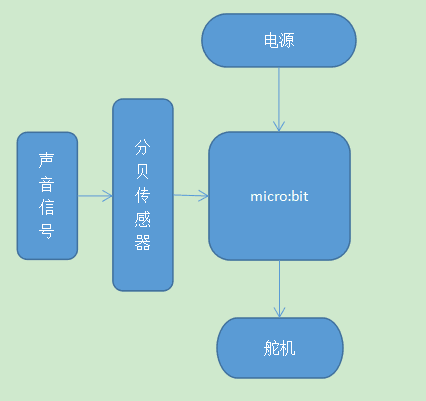

智能门窗原理#

  • 由micro:bit控制分贝接收模块接收外部信号,micro:bit判断声贝是否符合标准,大于70分贝,控制舵机关闭门窗。

../../_images/pVCMbrY.png

6.4. 结构场景搭建#


准备一把美工刀和一些瓦楞纸板。

../../_images/PuJE7uj1.jpg

搭建成如图样式:

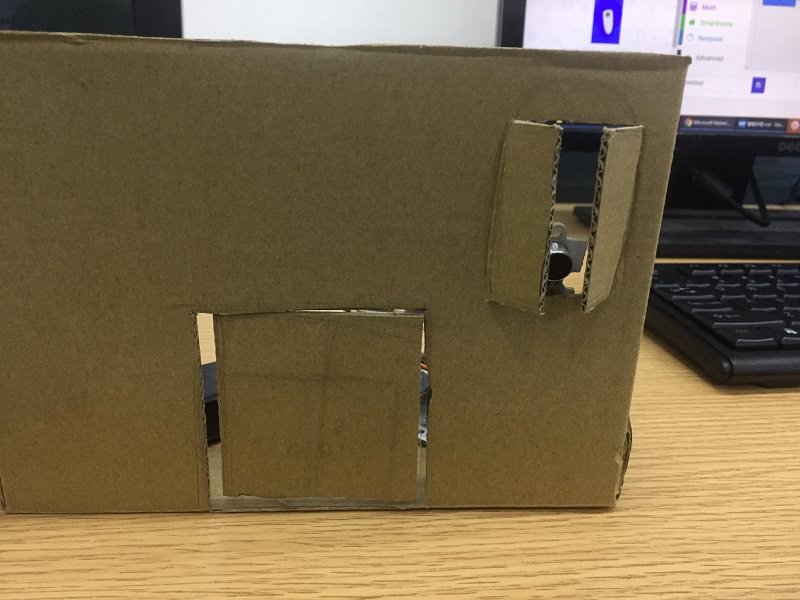

正面:

../../_images/sPzbv3R.jpg

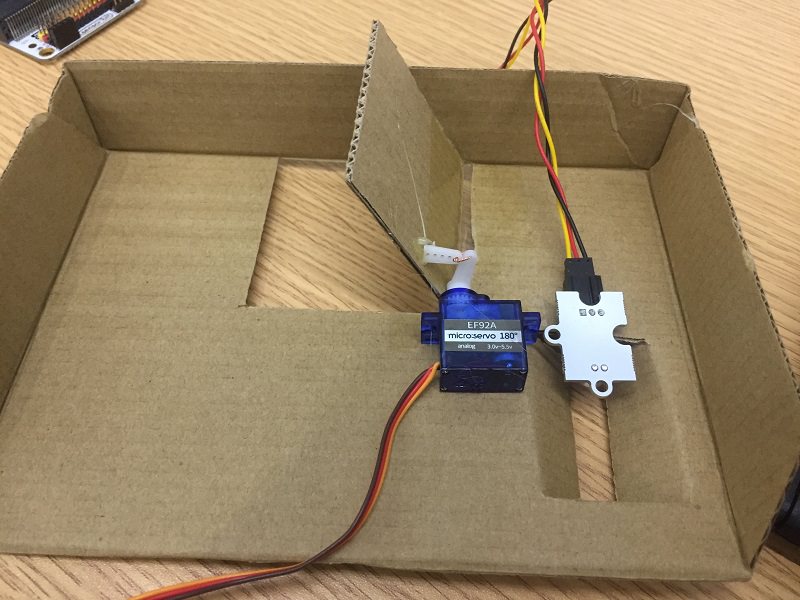

背面:

../../_images/hvyJ9Ow.jpg

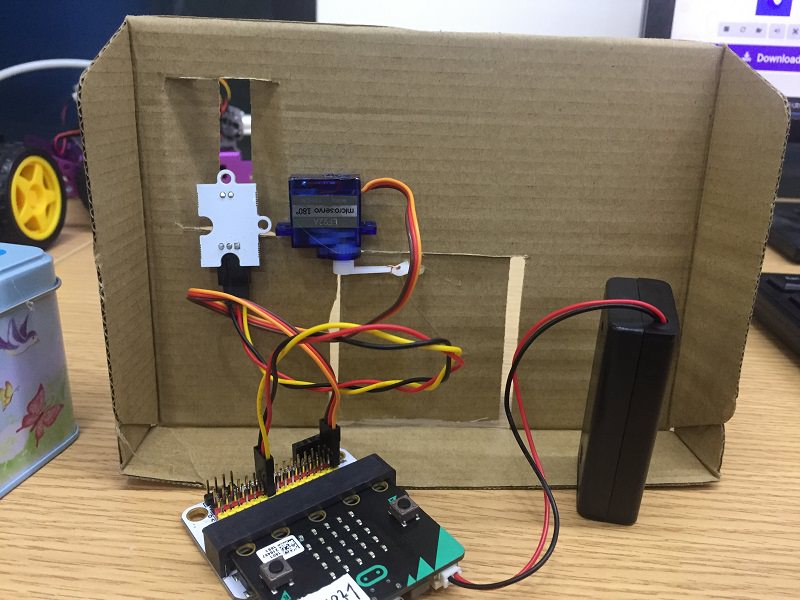

将元器件按如图摆放黏贴。

../../_images/oSZrVnY.jpg

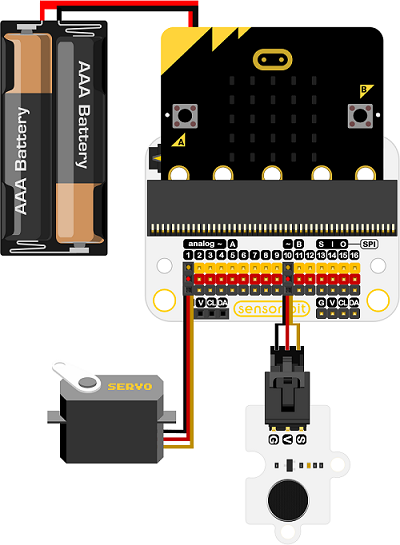

6.5. 硬件连接图#


../../_images/GONK3U8.png

6.6. 软件#


微软makecode

IO口使用注意事项

6.7. 编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smart_home_kit_case_01_01.png

为了给智慧家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/smart_home_kit_case_01_02.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

在“基本”中拖出一个“当开机时”积木块,在其中插入“向伺服机构引脚”积木块将p1设置为低电平。

../../_images/smart_home_kit_case_04_03.png

步骤 3#

在“无限循环”积木块中,拖入“将变量设为”模块将分贝检测模块中的分贝数值赋值给noise变量。

../../_images/smart_home_kit_case_04_04.png

步骤 4#

判断返回的变量值是否大于70分贝,如果大于70分贝成立,拖入“向伺服机构引脚”积木块将p1口设置为0度,关闭门窗。

../../_images/smart_home_kit_case_04_05.png

步骤 5#

如果返回的变量值小于70分贝,将保持舵机初始状态。设置p1口为100度,打开门窗。

../../_images/smart_home_kit_case_04_06.png

程序#

请参考程序连接:https://makecode.microbit.org/_Trh6x75hYcAT

你也可以通过以下网页直接下载程序。

---

6.8. 结论#


当噪声大于70分贝,micro:bit控制舵机打开门窗,当噪声小于70分贝,micro:bit控制舵机保持原本关闭状态。

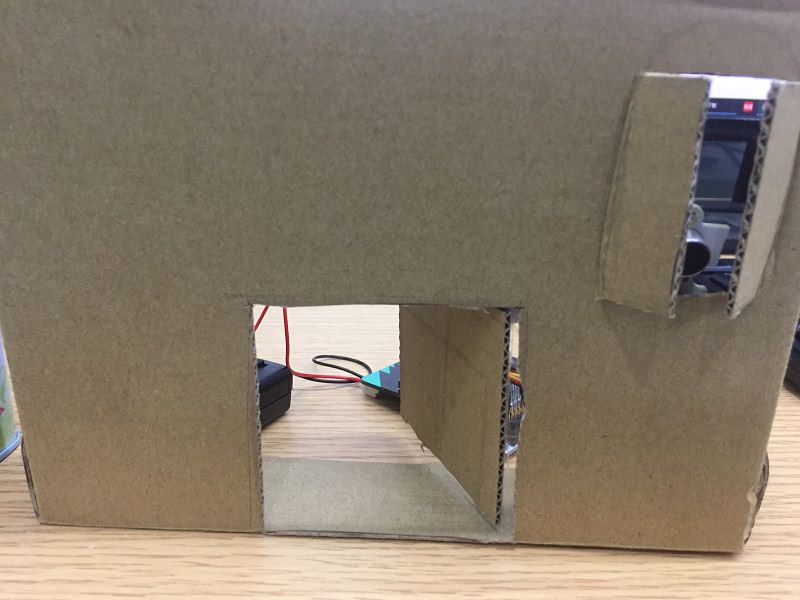

正面:

../../_images/2JsAZKA.jpg

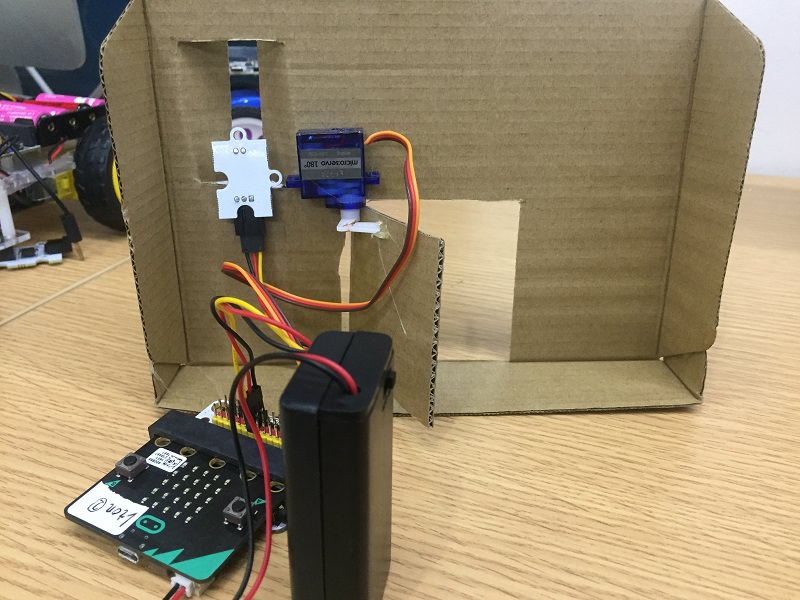

背面:

../../_images/rGIkINB.jpg

6.9. 思考#


如何根据室内温度,判断是否打开门窗通风。
