6. 课程_05 三色LED#

../../_images/mEAx3Tx.jpg

6.1. 简介#

三色LED是LED灯的一种。它能够发出红、绿、蓝三种不同颜色的光线。在本次实验中，我们将让RGB LED在红、绿、蓝三种颜色之间渐变转换。

6.2. 元件清单#

硬件：#

  • 1 x micro:bit

  • 1 x USB线

  • 1 x microbit面包板扩展板

  • 1 x 面包板83 x 55 mm

  • 1 x RGB LED

  • 3 x 100欧姆电阻

  • 若干跳线

温馨提示：如果你需要以上所有元件，你可以购买我们的Elecfreaks小小科学家套件。

../../_images/W4tseua.jpg

6.3. 主要元件介绍#

三色LED#

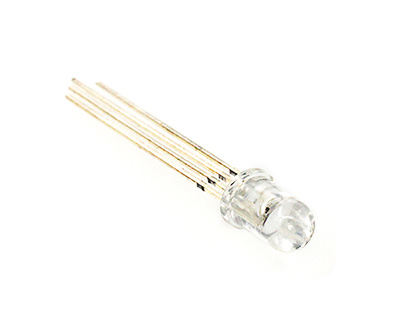

三色LED是LED的一种，把红色LED、绿色LED、蓝色LED集合成一个元件，就是RGB LED。我们都知道，光的三原色分别为红色、绿色、蓝色，利用这三种颜色进行不同组份地组合，能够合成出万物所有的颜色。同样，利用RGB LED进行不同亮度的组合，能够形成无数种颜色。

../../_images/9VLb4LB.jpg ../../_images/kaoHHJ2.jpg

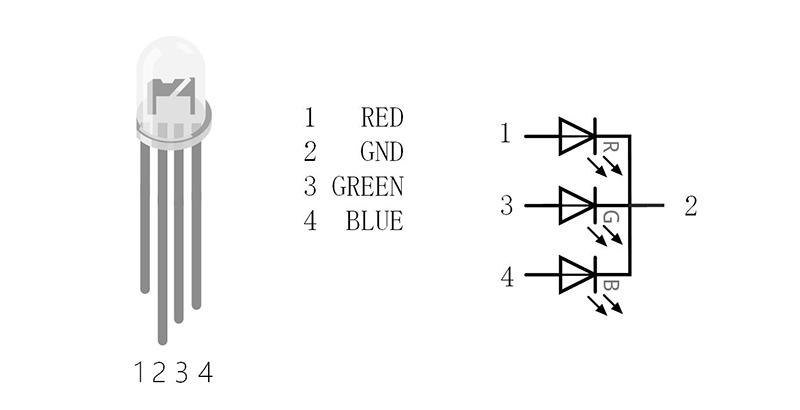

三色LED分为两种类型，分别为共阴极与共阳极：共阴极的RGB LED公共端接GND；共阳极的RGB LED公共端接VCC。在本实验中，我们选用共阴极的三色LED。

6.4. 实验步骤#

硬件连接#

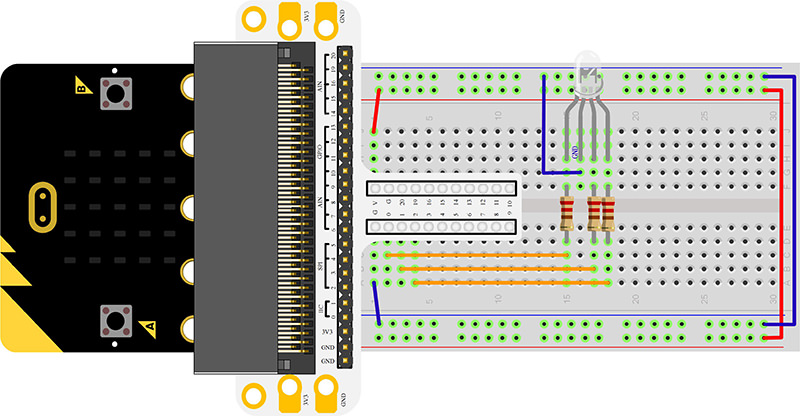

根据下面的图片将你的元件连接起来：

  • 1.将led灯的RGB信号引脚分别对应连接扩展板的P0，P1，P2口，并连接一个100Ω的电阻。

  • 2.将GND与扩展板GND通过面包板连接。

../../_images/krrGHBs.jpg

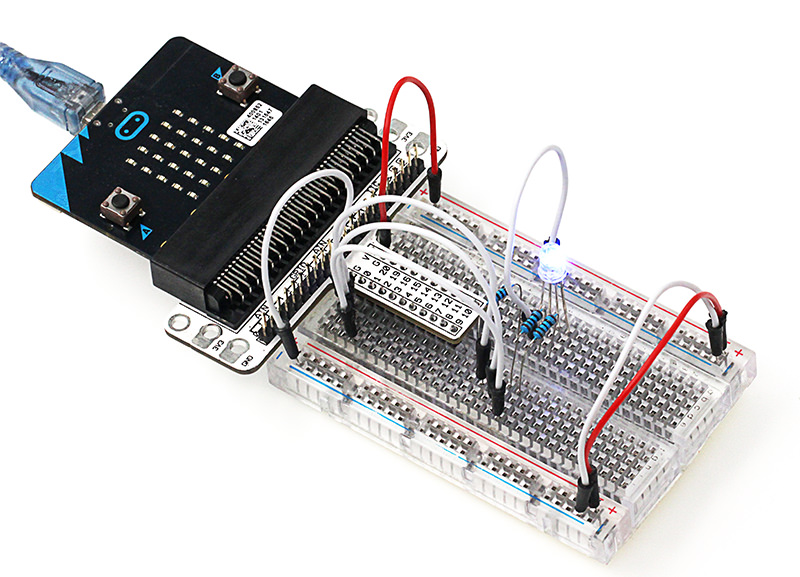

连接完成后如图:

../../_images/DkfsnTs.jpg

软件#

微软Makecode在线编辑器:makecode.microbit.org

添加Package#

  • 无需添加

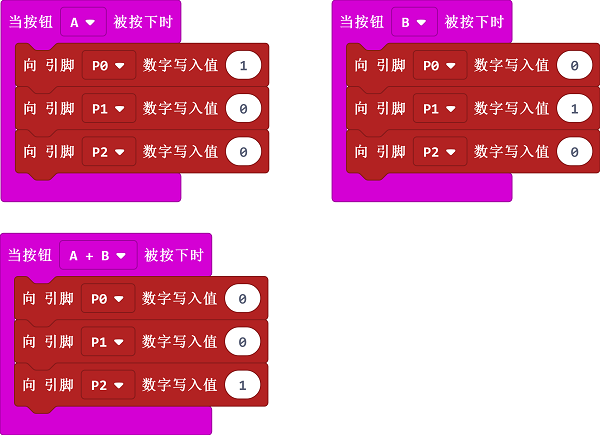

如图所示编写程序#

../../_images/case_05_01.png

代码详解#

  • 1.当A按下时，设置R为1，G、B的值为0，同理，编写当B按下时，当A+B按下时的代码块。

../../_images/case_05_02.png

参考程序#

请参考程序连接：https://makecode.microbit.org/_Th3Vum76F4Tr

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

6.5. 实验结果#

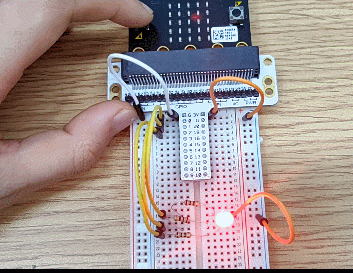

按下按钮A，LED发出红光。 按下按钮B，LED发出绿光。 同时按下按钮A和B， LED发出蓝光。

../../_images/fDTbmRK.gif

6.6. 思考#

如果想要用三色LED发出青色、品红色、黄色的光线，该如何设计电路与编程？

6.7. 常见问题#
