5. 3路IO基础扩展板(basic:bit)#

5.1. 简介#


basic:bit是micro:bit基础扩展板。它板载了蜂鸣器,有P0、P1、P2三组GVS排针。它体积小巧、结构简单,足够完成98%以上的micro:bit案例。

5.2. 特性#


  • 体积小巧,设计巧妙,完美地匹配micro:bit。

  • 螺丝钉既能固定主板,又能引出电源与IO口。

  • 引出Micro:bit主板上的P0、P1、P2、3V、GND引脚。

  • 引出的三个IO口足够完成98%以上的micro:bit案例。

  • 板载蜂鸣器,可通过开关选择接通与断开。

5.3. 参数#


  • 电压:3.3V。(说明:由Micro:bit供电。)

  • 可扩展IO数量:3

  • 尺寸:51.7mm x 29.1mm。

尺寸图#

5.4. 包装清单#


  • 1 x basic:bit主板

  • 7 x 螺丝钉(说明:只需要五个,另外两个备用)

5.5. 案例学习#


所需材料#

  • 1 x micro:bit

  • 1 x basic:bit

  • 1 x Octopus LED模块

  • 1 x USB数据线

  • 1 x GVS线(或跳线)

组装#

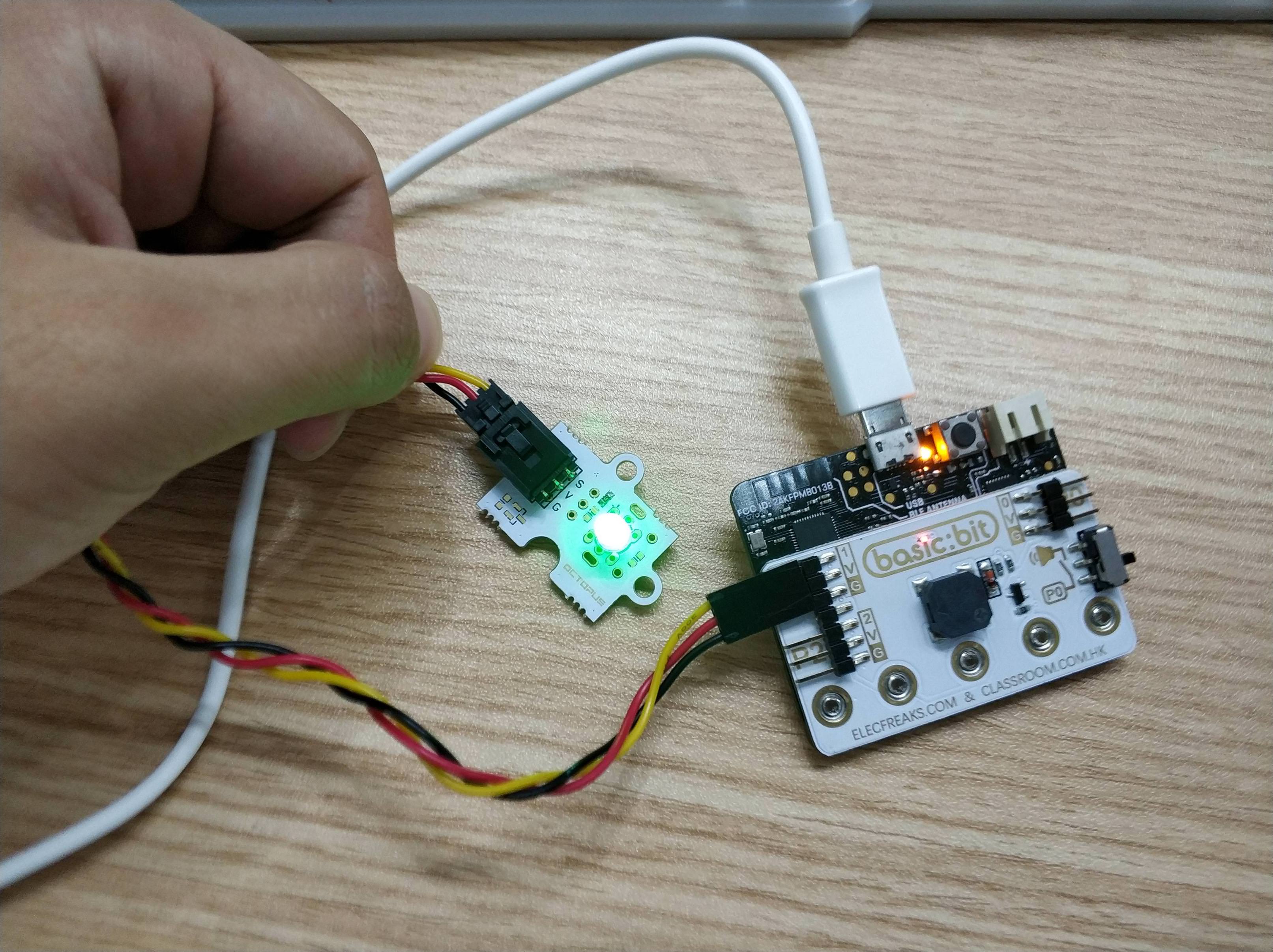

../_images/CIdYsAa.jpg 用螺丝将basic:bit固定到micro:bit上。 将Octopus LED模块连接至P1口。 开关拨至蜂鸣器一端。

示例代码#

程序链接:https://makecode.microbit.org/_TWuPw3eE8eEE

你也能通过以下页面直接下载该程序。

显示效果#

将以上代码保存到micro:bit上后,按下按钮A,蜂鸣器开始循环播放铃声,同时Octopus LED模块上的LED灯间隔一秒闪烁。
