31. 课程_31 摩斯密码发射


  • 在MakeCode页面给你的micro:bit编程,做一个简单的莫斯密码发射器(需要准备几个弹簧夹哦)

    此项目由加州大学伯克利分校的Anahita在新加坡暑期实习期间设计。

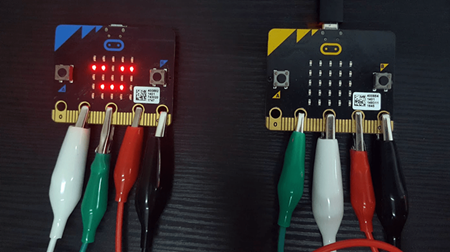

31.1. 目标


../../_images/YOYd2Bm.png

  1. 成功连接2台micro:bit

  2. 通过A,B按钮控制micro:bit间的信号发送

  3. 通过A,B按钮控制micro:bit间的信号接收

  4. 学习在MakeCode中编程

31.2. 所需材料


  • 2 x micro:bits

  • 4 x 鳄鱼夹

  • 1 x micro USB接线

31.3. 步棸 0 – 预备


  • 我们会编写两则代码:一则是从micro:bit中发送信号;另一则是从micro:bit中接收信号。

  • 为了让接收信号的micro:bit辨别信号发送,我们需要在信号发送和信号停止之间设定一个时间段。

  • 这样,我们可以通过暂停时长来辨别信号的发送。

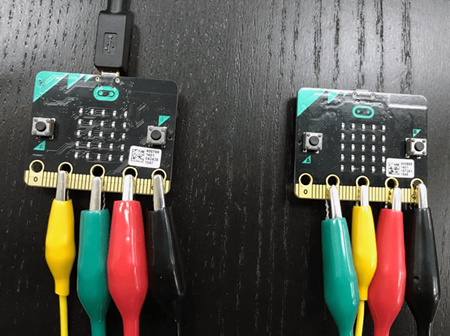

31.4. 步棸 1 – 鳄鱼夹


../../_images/b7We5ZR.png

我们希望通过第一台micro:bit上的pin1金手指发送信号,通过第二台micro:bit的pin2金手指接收(反之亦然)

连接:

  1. GND(第一台micro:bit) 连 GND(第二台micro:bit)。

  2. 3V (第一台micro:bit)连 3V(第二台micro:bit)。

  3. Pin 1(第一台micro:bit) 连 Pin 2(第二台micro:bit)。

  4. Pin 2(第一台micro:bit) to Pin 1(第二台micro:bit)。

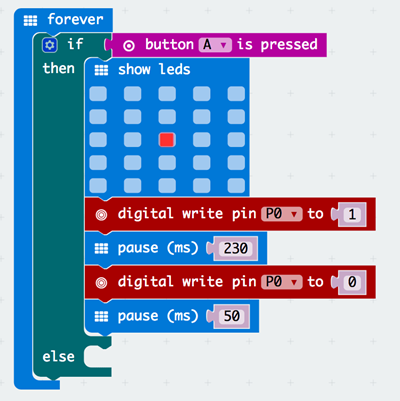

31.5. 步棸2 – 信号发送: 按钮 A


../../_images/6nlQFM9.png

按下按钮A即发送信号。把此信号定义为一个“小点”(如上图示)。

  1. 打开一个未编程的MakeCode页面,命名为“Sender(发送)”。

  2. 从Logic中拖出“if-then-else”嵌入至forever下方。

  3. 从Input中拖出“button A is pressed”嵌入至if后方。

  4. 从Basic中拖出“show led block”嵌入至then后方,在led屏中间点一个小点。

  5. 点击Advacnced,在Pins中找到“digital write pin”,设置P0为1。(这个代码表示发送信号)。

  6. 从Basic中拖出“pause(ms)”,设置为230 ms。(这个暂停时间指信号发送时间)。

  7. 点击Advacnced,在Pins中找到“digital write pin”,设置P0为0。(这个代码表示信号停止发送)。

  8. 从Basic中拖出“pause(ms)”,设置为50 ms。

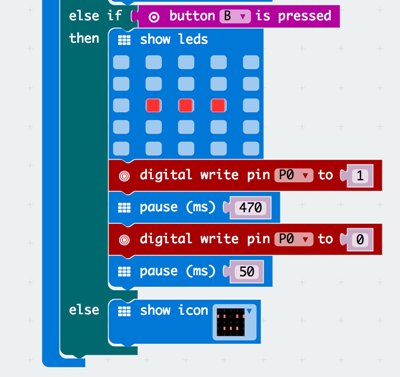

31.6. 步棸 3 – 信号发送: 按钮 B


../../_images/gtjlrr9.png

按下按钮B即发送信号。把此信号定义为一个“三小点”。

  1. 在“if-then-else”添加一个“else if”。

  2. 如上图所示,按照步棸2重复操作。(按下按钮B,“三小点”显示并暂停 470 ms)。

  3. 在“else”后方嵌入”show icon“ 表示信号发送完成。

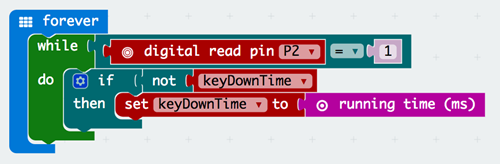

31.7. 步棸 4 – 接收: 感应信号


../../_images/z13lhzA.png

我们需要用到“running time (ms)”代码框记录信号接收和信号停止的时间。

  1. 在MakeCode新建一个项目,命名为“Receiver”。

  2. 从Loops抽屉中拖出“while do”方块嵌入至“forever”下方。

  3. 从“Logic”抽屉中拖出“=”嵌入至while后方。

  4. 在“=”前面嵌入digital read pin方块,将数字设为1(这个代码意为micro:bit已探测到信号;一定要将digital read pin设为P2弹簧夹夹取的位置)。

  5. 在“Variables”中设置一个新变量为“keyDownTime”。

  6. 添加“if-then”嵌入至“do”后方。

  7. 从Logic中拖出“not”至if后方嵌入,附上keyDownTime变量。

  8. 进入Input,点击more,拖出running time (ms)至“set keyDownTime to”后方。

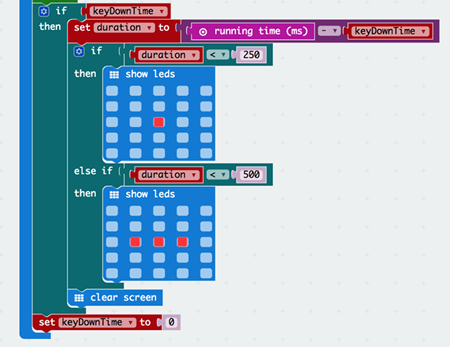

31.8. 步棸5 – 接收: 显示信号


../../_images/Z4yzOpc.png

在屏幕上显示正确信号。

  1. 在“Logic”中拖出“if-then”方块嵌入至“while”下方,嵌入DragkeyDownTime变量至if后方 (此代码表示方框内的指令会在接收信号后运行)。

  2. 在“Variable”抽屉中添加变量“duration”,在后面嵌入“Math”抽屉中的“0-0”方块,添加“running 。time”和“keyDownTime” ,此代码表示编程开始运行的时长和信号被侦测的时间。

  3. 从“Logic”中拖出“if-then”方块,在后方嵌入“0<0”为duration < 250(我们在此设定为250是因为前面的代码“小点”设定的是230ms)。

  4. 如上图编码所示“show led”,一个小点。

  5. 如上图编码所示“show led”,三个小点。

  6. 添加一个“clear screen”,在信号被接收后,屏幕信息会被清除。

  7. 设置keyDownTime为0,当你发送新信号的时候,micro:bit又会开始运行。

31.9. 完成!


先检查两台micro:bit的LED显示屏是可工作的,当你按下按钮,两台micro:bit都会显示相同信号。

想要挑战更多?试试在第二台micro:bit上转换摩斯密码把
