37. MQ2气体传感器电子积木#

37.1. 简介#

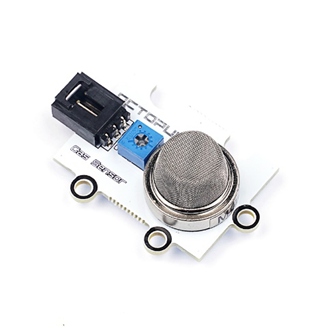

MQ2模拟气体传感器用于消费和工业市场的气体泄漏检测设备中,适用于检测LPG,异丁烷,丙烷,甲烷,酒精,氢,烟气,具有高灵敏度和快速响应时间灵敏度可通过电位器调节。

../../_images/04028_01.png

37.2. 特性#


  • 三线端口设计,防止误插,易于使用。

37.3. 技术规格#


项目 参数
SKU EF04028
接口类型 模拟
引脚定义 S-Sigal V-VCC G-GND
工作电压 5V
产品尺寸 38x27mm

尺寸:

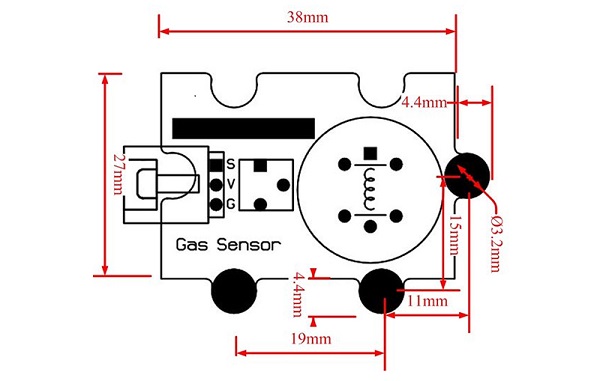

37.4. 外形与定位尺寸#


../../_images/04028_02.png

37.5. 快速上手#


所需器材及连接示意图#

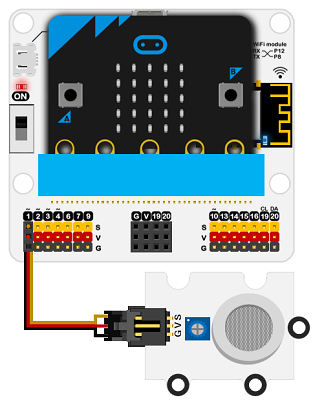

  • 如下图所示,将MQ2气体传感器连接到扩展板的P1端口。

以iot:bit为例

../../_images/04028_03.png

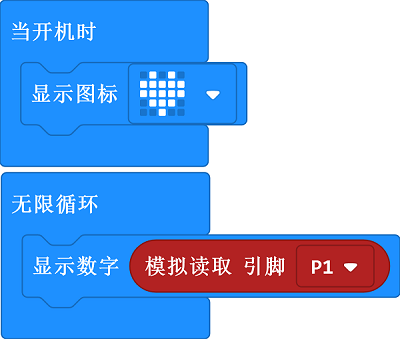

如图所示编写程序#

../../_images/04028_04.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_KJVXj9Co2UXU

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 硬件连接后需要预热十分钟,等读数相对稳定后再将传感器探头靠近烟雾范围进行检测。

  • 随着环境烟雾的改变,micro:bit的led显示器上显示的数值随烟雾浓度升高而变大。

37.6. python编程#


步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

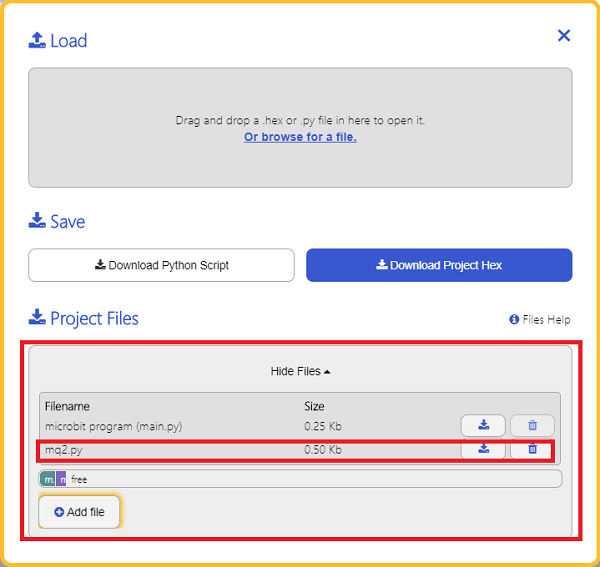

为了给MQ2气体传感器编程,我们需要添加mq2.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择mq2.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04028_10.png

步骤 2#

参考程序#


from microbit import *
from mq2 import *

co = MQ2(pin1)
while True:
    display.scroll(co.get_smoke())

结果#

  • micro:bit的LED矩阵显示当前MQ2气体传感器的返回值。

37.7. 相关案例#


37.8. 技术文档#
