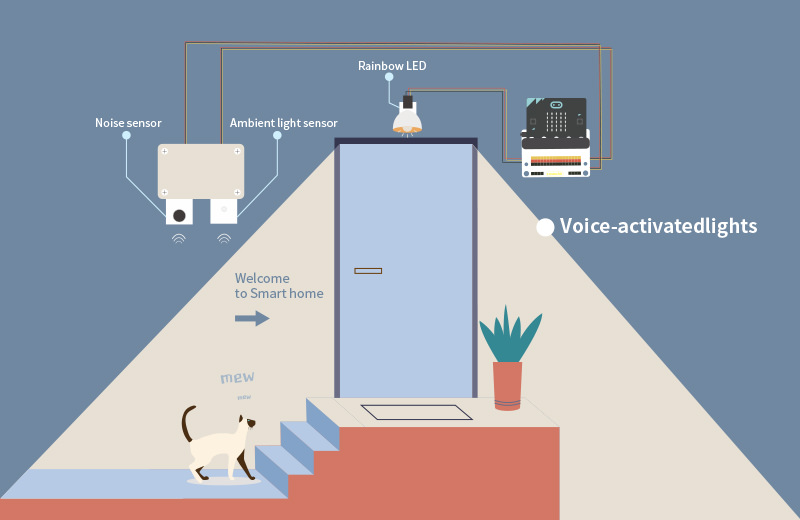

3. 案例01 声光控制灯

../../_images/OyHm1YO.jpg

3.1. 目的


  • 制作一个声光控制的多彩LED灯。

3.2. 使用材料


  • 1 x Smart home Kit

  • 1 x 瓦楞纸板

3.3. 背景知识

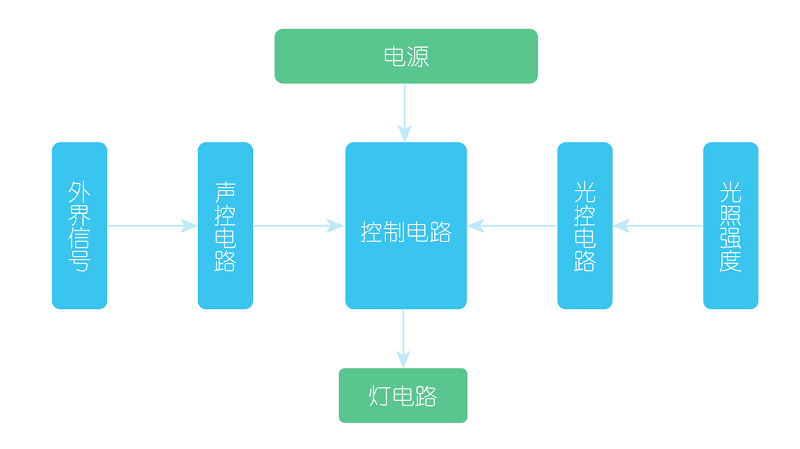

声光控灯原理

  • 白天光线较强时,受光控自锁,有声响也不通电开灯;当傍晚环境光线变暗后,开关自动进入待机状态,遇有说话声、脚步声等声响时,会立即通电,亮灯,延时一段时间后自动断电;能延长灯泡寿命6倍以上,节电率达90%;既可避免摸黑找开关造成的摔伤碰伤,又可杜绝楼道灯有人开、没人关的现象。

../../_images/ZUlVGdQ.png

3.4. 结构场景搭建


准备一把美工刀和一些瓦楞纸板。

../../_images/PuJE7uj1.jpg

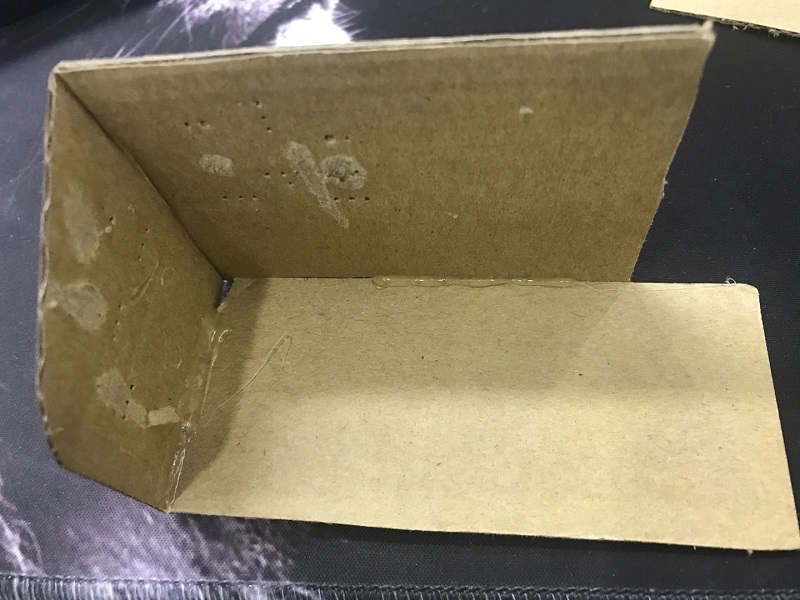

搭建成如图样式:

../../_images/Ttp5RK9.jpg

将元器件按如图摆放黏贴。

../../_images/7uAAhWi.jpg

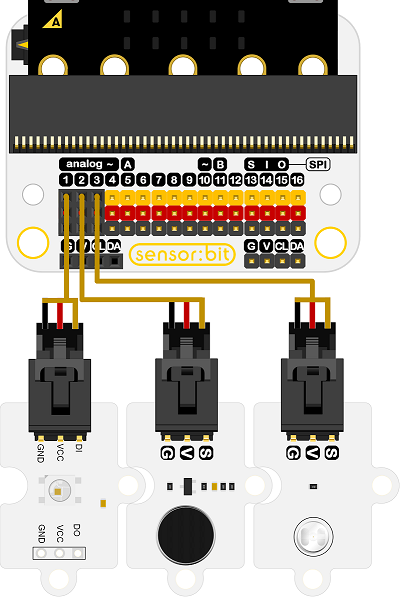

3.5. 硬件连接图


../../_images/j3m26Nl.png

单颗彩虹LED连接到sensorbit的P1口;

声音检测模块连接到P2口;

光线传感器模块连接到P3口。

3.6. 软件


微软makecode IO口使用注意事项

因为本案例中使用到P3接口,而P3接口同时也被板载LED点阵显示屏占用,故需要禁用板载LED点阵显示功能,以避免产生错误的数据。

3.7. 编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smart_home_kit_case_01_01.png

为了给智慧家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/smart_home_kit_case_01_02.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

在“基本”中拖出一个“无限循环”积木块,在其中插入显示数字积木块。

从“LED”中拖出一“LED启用’false’”积木块,选择false,以禁用板载LED点阵显示屏功能。

../../_images/smart_home_kit_case_01_03.png

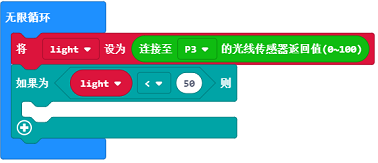

步骤 3

在“无限循环”积木块中,首先插入读取光线值模块,赋值给light变量。

然后判断光线值是否大于50,大于则为白天,小于则为黑夜。

../../_images/smart_home_kit_case_01_04.png

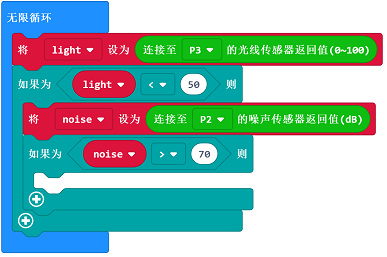

步骤 4

当判断光线值小于50,也就是黑夜的时候,插入读取声音音量模块,赋值给noise变量。

然后判断音量是否大于70,以检测是否有人发声。

../../_images/smart_home_kit_case_01_05.png

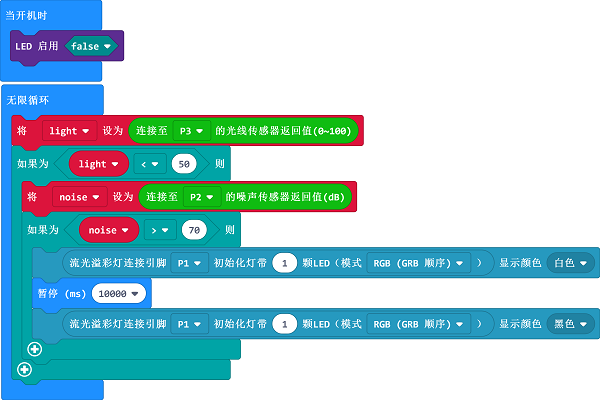

步骤 5

当判断有超过70dB的声音时,彩虹led亮起白色光,延迟10秒钟,长亮10秒,然后关闭。

../../_images/smart_home_kit_case_01_06.png

程序

请参考程序连接:https://makecode.microbit.org/_E5LA935g0ieq

你也可以通过以下网页直接下载程序。

---

注意: 不同区域光线亮度不同,以实测为准。

3.8. 结论

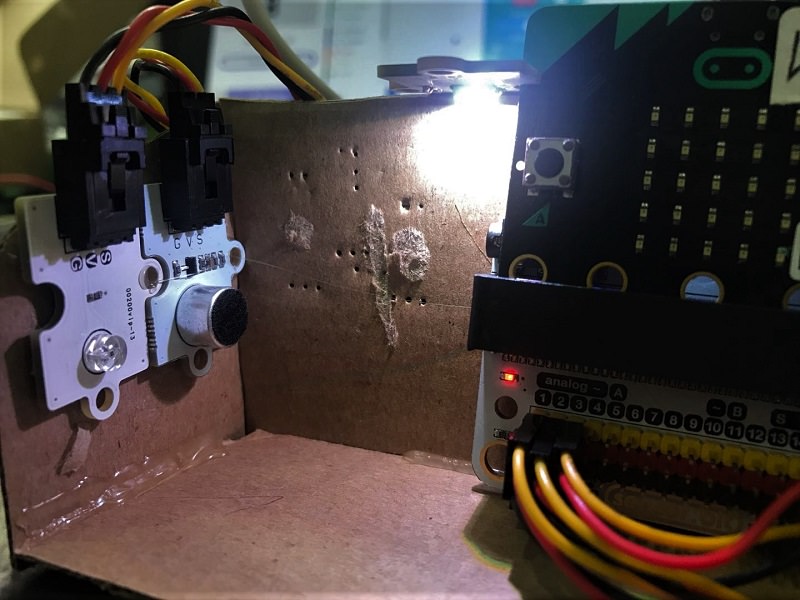

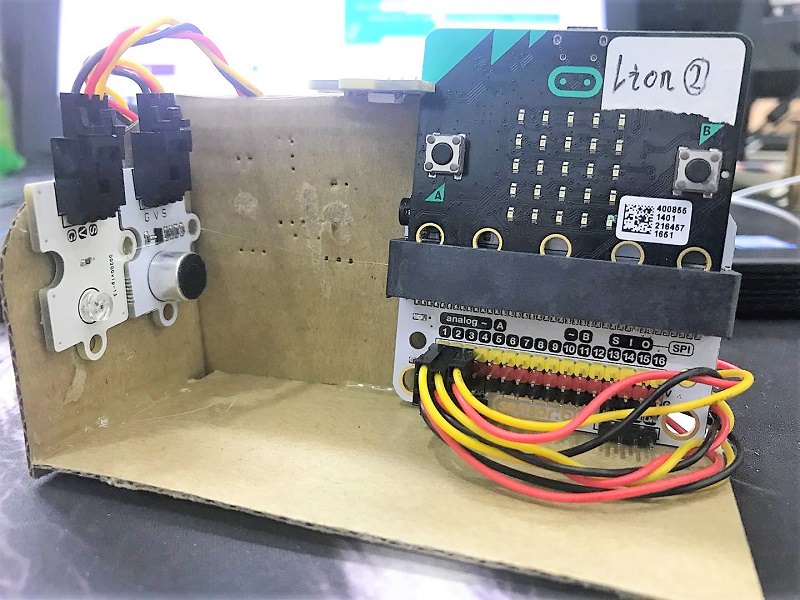

白天光线充足时,不管发出多大声音灯都不会亮起,当黑夜来临,拍一下手,发出一些声音,灯就亮起10秒。

../../_images/31mzhfy.jpg

../../_images/ymeyq3M.jpg

3.9. 思考


如何将单颗彩虹LED发光编程为彩虹色。
