18. 案例10 智能防撞小车

18.1. 目的


  • 使用Ringbit二代小车扩展超声波模块后完成智能防撞。

18.2. 使用材料


  • 1 x Ring:bit Car 套件

  • 1 x micro:bit主板

  • 1 x Ringbit二代小车专用超声波模块Sonar:bit

18.3. 硬件连接图

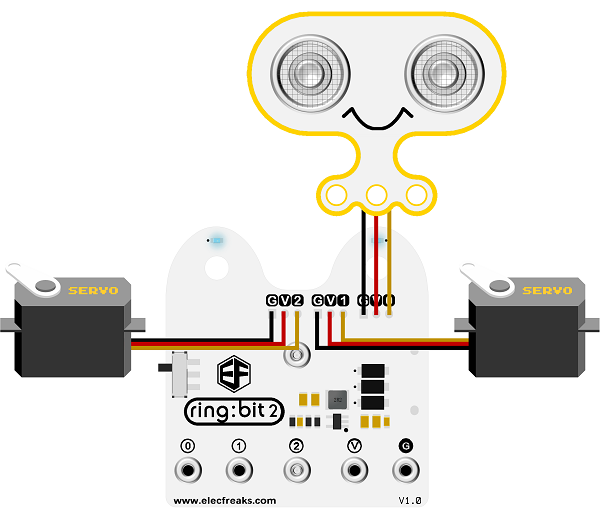

  • Ring:bit扩展版的P1口连接左轮舵机,P2口连接右轮舵机,超声波模块连接到P0口。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/case_10_01.png

18.4. 软件平台


微软makecode在线积木块编程https://makecode.microbit.org/#

18.5. 编程


步骤 1

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/2qCyzQ71.png

  • 为了给Ring:bit套件编程,我们需要添加一个代码库。在代码抽屉底部找到“Extensions”,并点击它。这时会弹出一个对话框。搜索“ringbit”,然后点击下载这个代码库。

../../_images/1Wq2Mov1.jpg

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

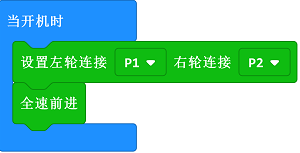

  • On start积木块中插入设置左右轮舵机连接口积木块,端口号以实际舵机连接端口为准。

  • 全速向前行驶。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_car_v2_case_10_01.png

步骤 3

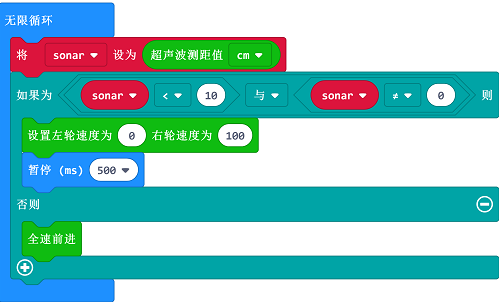

  • forever(永久循环)积木块中设置sonar变量,并且将超声波返回值赋值给sonar变量。

  • 插入if判断积木块,判断sonar值是否小于10,并且不等于0。

  • 如果是,设置右轮速度为100,左轮速度为0,延时500ms,完成左转避障。

  • 如果不是,全速前进。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_car_v2_case_10_02.png

参考代码

请参考程序连接:https://makecode.microbit.org/_RTwFcMeA1MMY

你也可以通过以下网页直接下载程序。

---

18.6. 结论


  • Ring:bit小车在前方10cm处有障碍时会自动左转避障。

18.7. 思考


  • 问:为什么要判断不等于0

  • 答:超声波超出检测范围返回值也是0

18.8. 常见问题
