10. 触摸传感器电子积木#

10.1. 简介#

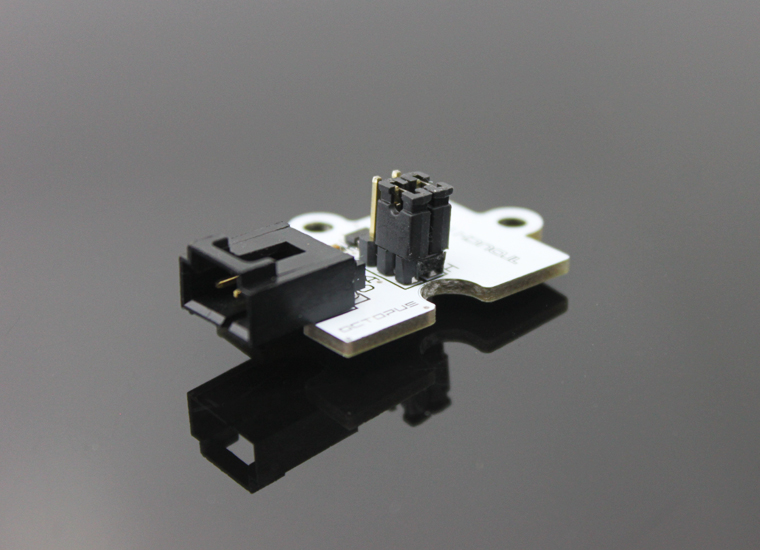

Touch PAD Brick是一种传感器模块,主要通过电容式触摸TTP223-BA6充电IC和压力体,陶瓷,玻璃等介电材料,并且电荷水平用于检测传感器模块触摸开关的微小变化

../../_images/XLSIYQj.jpg

10.2. 特性#


  • 三线端口防止错误插拔,易于使用。

10.3. 技术规格#


项目 参数
SKU EF04011
工作电压 2.0V~5.5V
抗干扰 在强烈的外部干扰下也可以确保稳定的操作
灵敏度 灵敏度可通过0~50pF CS电容外部调节
选择模式 提供两种可选模式
输出模式 提供两种输出模式
高低电平输出模式 可选择高低电平输出模式(AHLB引脚)
绝缘特性 绝缘介质可在0MM~10MM范围内
## 外形与定位尺寸
---

10.4. 快速上手#

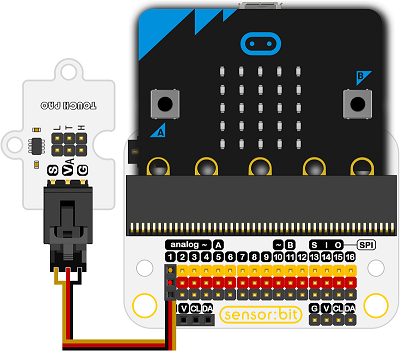

所需器材及连接示意图#

1 x micro:bit

1 x sensor:bit

1 x Touch PAD Brick

连接到扩展板的P1口

../../_images/xqYKZ0r.png

添加Package#

在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/smtcNoB.png

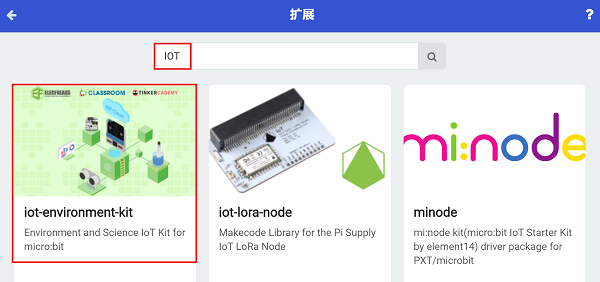

点击“Extensions”,在弹出的对话框中搜索“iot”,下载iot代码库。 ../../_images/qChMeYd.png

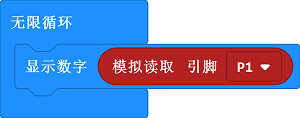

如图所示编写程序#

../../_images/04011_03.png

参考程序#

请参考程序连接: https://makecode.microbit.org/_UJELf0aERP9z 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • micro:bit的点阵屏上显示出相关的传感器数据信息。

10.5. 相关案例#


10.6. 技术文档#
