12. iot套件案例05:监测站保护装置#

12.1. 目的#


  • 制作一个监测站保护装置。

12.2. 使用材料#


12.3. 背景知识#


什么是自防护#

  • 当你的环境监测站放在室外环境中时,为了防止装置被破坏,测得数据遭到干扰,所以需要设置一个自保护装置,以提醒他人不要靠近。

12.4. 硬件连接图#

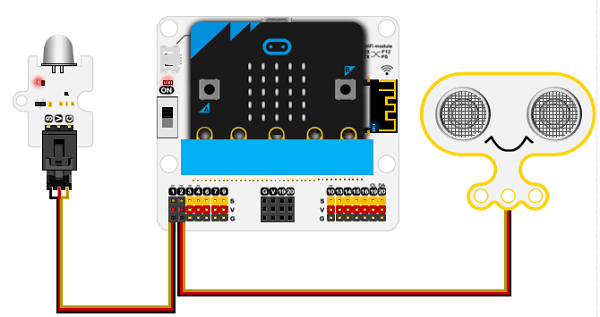

如图所示,将超声波模块连接到P1口。

人体红外传感器模块连接到P10口。

板载蜂鸣器,已经连接到P0口。

../../_images/case_05_011.png

12.5. 软件#


微软makecode

12.6. 编程#


步骤 1#

  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/iot_bit_11.png

  • 为了给IoT物联网环境科学套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“IOT”,然后点击下载这个代码库。

../../_images/iot_bit_12.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

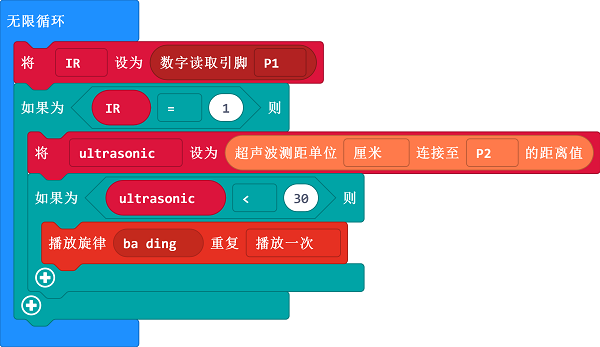

无限循环中插入读取P1口数值赋值给IR积木块,判断IR是否为1

IR参数为1的时候,再读取超声波返回值赋值给ultrasonic变量。

如果ultrasonic变量小于30,播放一声ba ding提示请勿靠近。

../../_images/case_05_021.png

程序#

请参考程序连接:https://makecode.microbit.org/_VXacj8Cc9VKE

你也可以通过以下网页直接下载程序。

现象#


  • 当检测到活物且距离足够近的时候,会播放声音提醒。
