8. RTC时钟电子积木

8.1. 简介

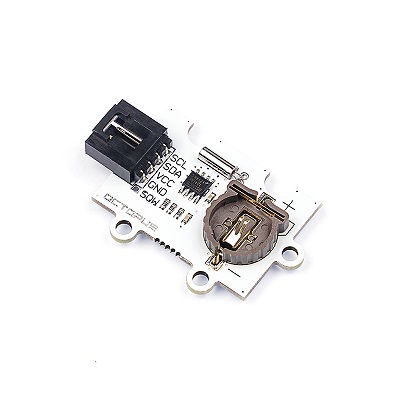

  • OCTOPUS实时时钟是一个时钟模块,可以通过使用DS1307时钟芯片实现年、月、日、小时的计数。

../../_images/gqYrhXw.jpg

8.2. 特性


  • 该芯片具有很多优点、低电压、具有56字节大小的非易失性RAM时钟日历。

  • 完整的BCD码实时时钟芯片,地址和数据通过双线双向串行总线传输、提供秒、分、小时等信息、自动调整每个月的天数。

  • 更令人惊讶的是,芯片也具有闰年补偿功能。

  • 芯片内置电源检测电路,支持掉电检测和电池切换功能。

8.3. 技术规格


项目 参数
SKU EF04005
接口 双线串行接口(IIC通信)
输出 可编程方波输出
检测 自动断电检测和开关电路
功耗 在备用电池模式下,功耗小于500nA
工业工作温度 -40至80℃
电源需求 3v-5v
接口类型 数字
引脚定义 1-GND 2-VCC 3-SCK 4-SDA 5-RST

8.4. 快速上手

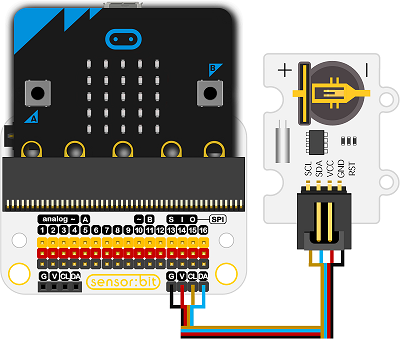

所需器材及连接示意图

  • 如图所示,连接至iic接口。

以sensor:bit为例

../../_images/WrOpBWb.png

添加Package


  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/smtcNoB.png

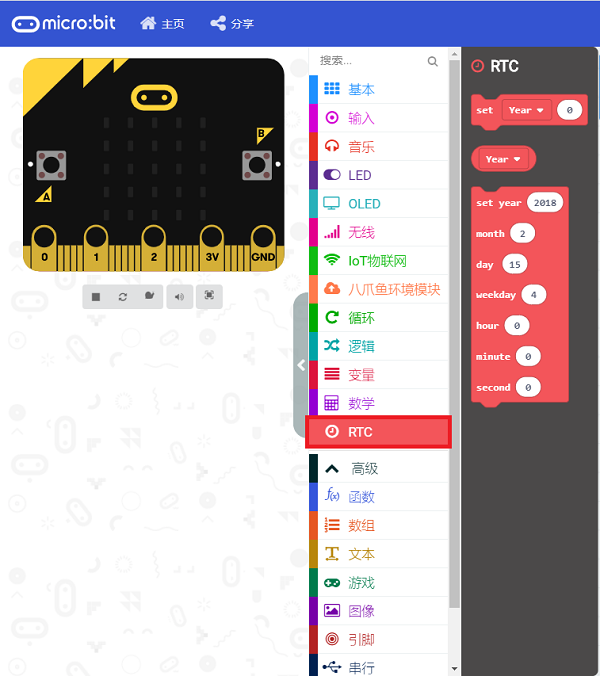

  • 点击“扩展”,在弹出的对话框中搜索“iot”,下载iot代码库。

../../_images/AaZxCEb1.jpg

../../_images/pVEXZaA.png

如图所示编写程序


  • 当开机时设置秒钟数为“10”,循环显示秒。每60秒循环一次。

../../_images/pOLA97P.png

参考程序

https://makecode.microbit.org/_4aj9yohK5Rm1

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • micro:bit 点阵屏上显示当前秒钟数,每60秒循环一次。

8.5. Python 编程

步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus\sensor\./images/05001_07.png

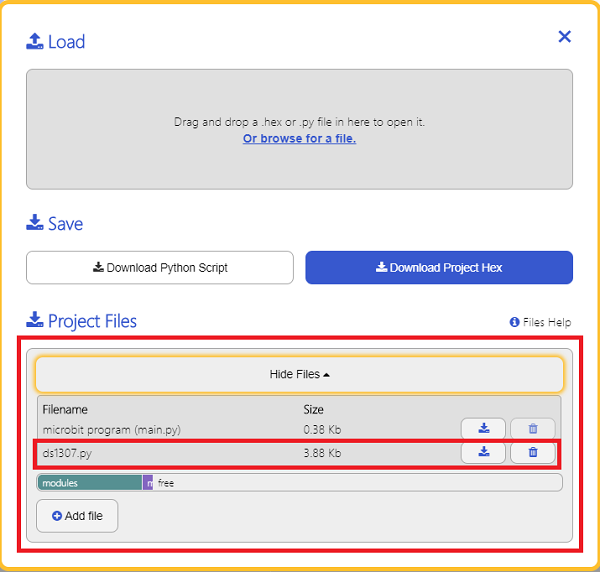

为了给RTC时钟模块编程,我们需要添加ds1307.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择ds1307.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04005_10.png

步骤 2

参考程序

from microbit import *
from ds1307 import *

RTC = DS1307()
RTC.start()
while 1:
    if button_a.is_pressed():
        RTC.Hour(12)
        RTC.Minute(30)
        RTC.Second(45)
    elif button_b.is_pressed():
        display.scroll(RTC.Second())

结果

  • 通过LED矩阵显示RTC时钟返回的秒数。

8.6. 相关案例


8.7. 技术文档
