2. 蓝色电位器电子积木

2.1. 简介

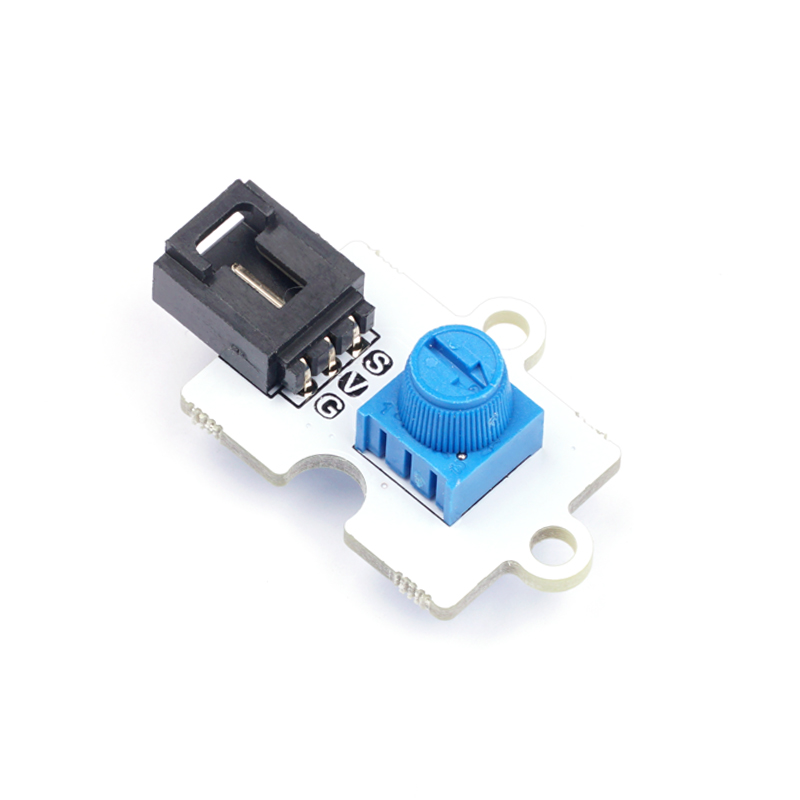

octopus蓝色电位器电子积木是一个10K的电位器模块。通过旋转电位器旋钮来改变电阻值,既能实现分压,又能为单片机的模拟输入IO口提供模拟量信号。该模块接口采用3线防反插接口,可以方便使用GVS线连接。

../../_images/04085.JPG

2.2. 特性


  • 采用3线防反插接口。

  • 无需用螺丝刀,徒手旋转即可调节电阻。

  • 结构紧凑。

2.3. 参数


项目 参数
品名 Octopus蓝色电位器电子积木
SKU EF04085
标称阻值范围 0-10K
工作电压 DC 2.7-5.5V
接口 GVS防反插接口
尺寸 详见下图
净重 3.5g

外型尺寸

../../_images/octopus_board.png

2.4. 快速上手


硬件连接

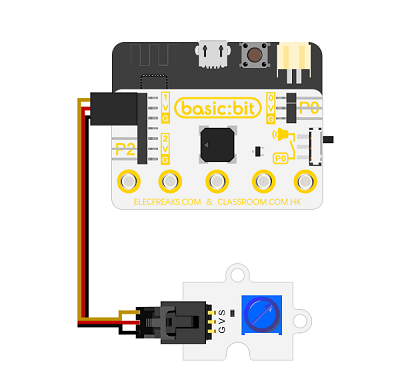

将该模块连接至micro:bit扩展板P1口。(如下图)

../../_images/04085.png

软件编程

打开Makecode在线编辑器,编写代码,使电位器控制micro:bit主板LED点阵灯的变化。

程序代码链接:https://makecode.microbit.org/_8FFaqMHP34Vj

你也能通过下列窗口直接下载代码

结果

旋转电位器旋钮,模拟输入值会以柱形图的形式显示在micro:bit屏幕上。

2.5. Python 编程

步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus\input\./images/05001_07.png

为了给电位器模块编程,我们需要添加trimpot.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择trimpot.py添加进来。

../../_images/05001_08.png ../../_images/05001_09.png ../../_images/04041_10.png

步骤 2

参考程序

from microbit import *
from trimpot import *

s = TRIMPOT(pin1)
while True:
    display.scroll(s.get_analog())

结果

  • 通过LED矩阵显示电位器的返回值。
