26. 课程_24 game:bit套件#

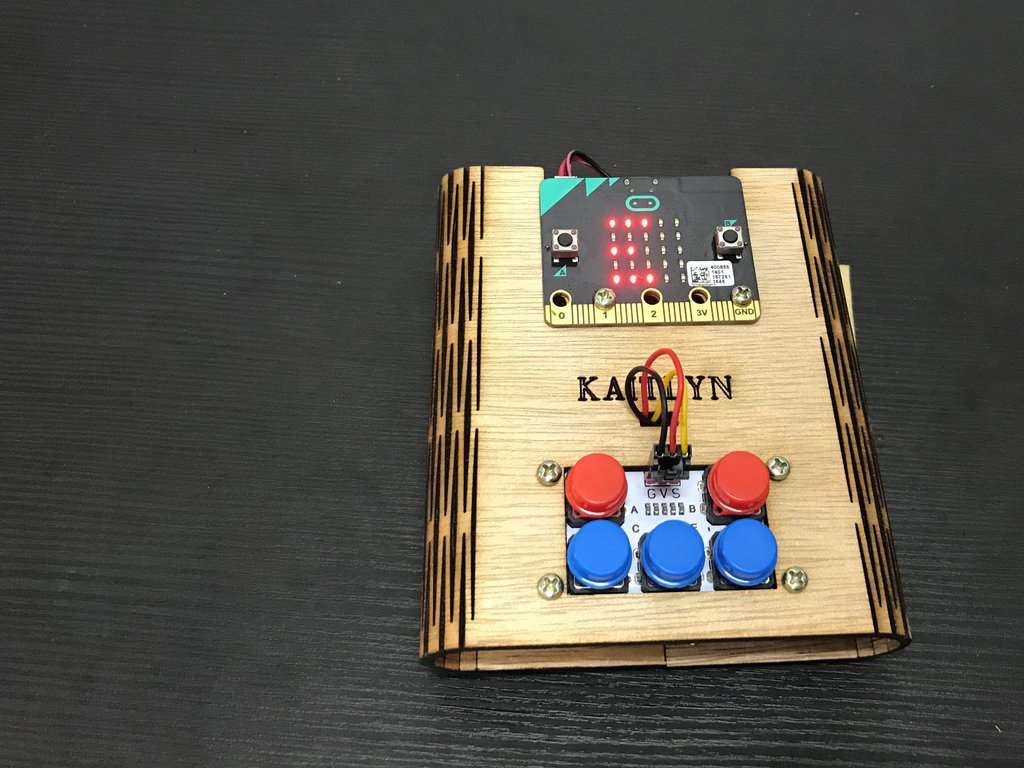

  • 让我们一起来动手组装把~

../../_images/N3HnCBy.jpg

26.1. 目标#


  • 组装 game:bit

  • 防止game:bit损坏

  • 小提示: 可以滑动上下文观看图片详情哟

26.2. 材料#


  • 1 x Game:bit kit

  • 1 x 螺丝刀

26.3. Step 1 – 按钮#


../../_images/Ri5D7oe.png

../../_images/v7LZ0th.png

../../_images/sqGhzdF.png

../../_images/msMn858.png

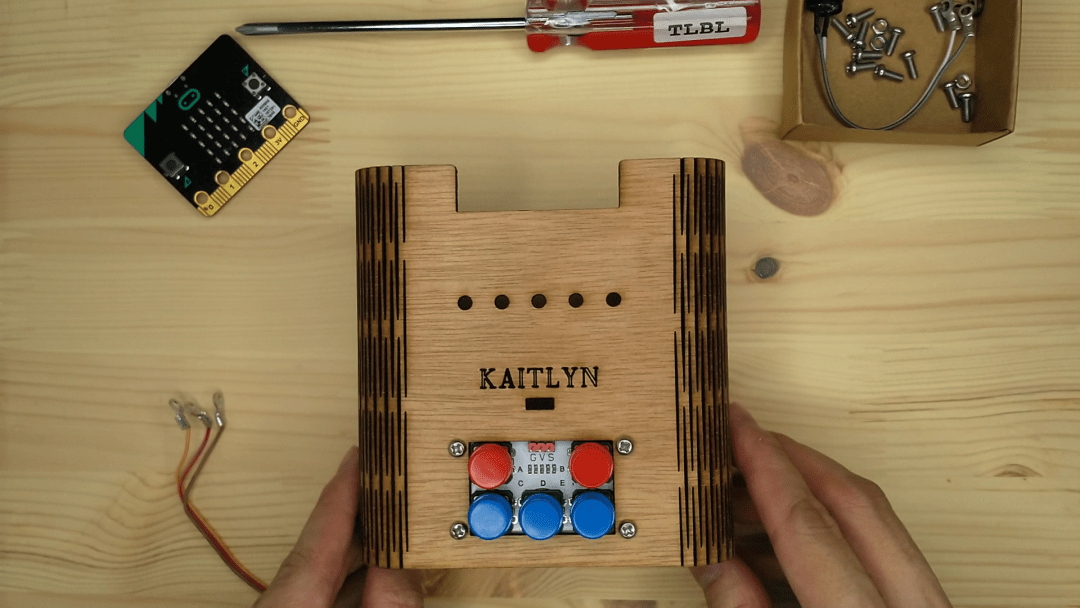

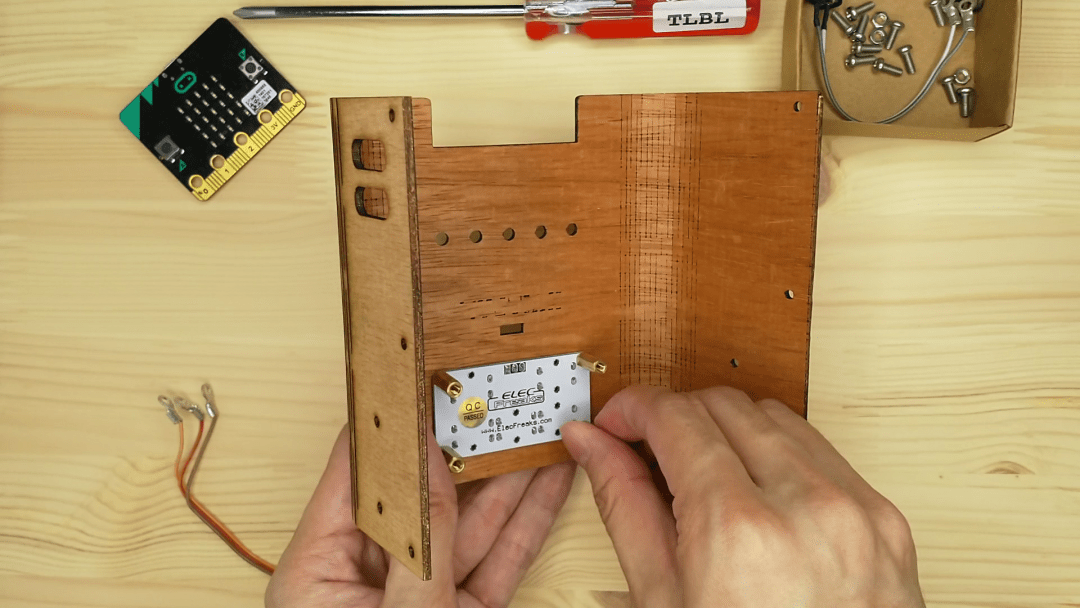

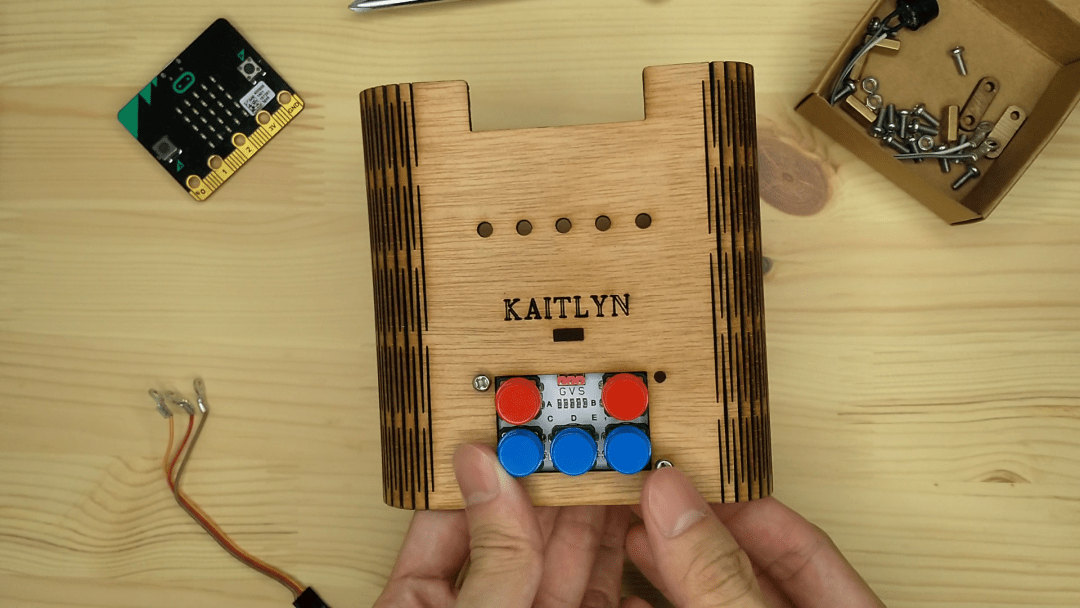

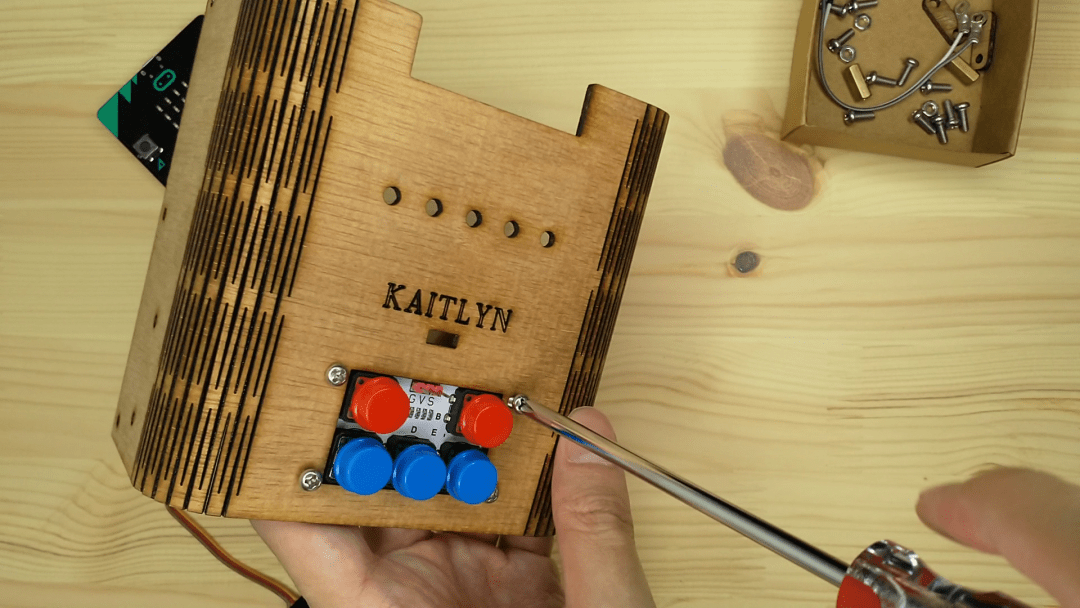

  1. 先组装ADKeypad,注意红色按钮在上方

  2. 用螺丝刀把四个角的螺丝拧紧,并用金色的螺母固定好

26.4. Step 2 – 装线#


../../_images/Gae1BQv.png

../../_images/XahUTgw.png

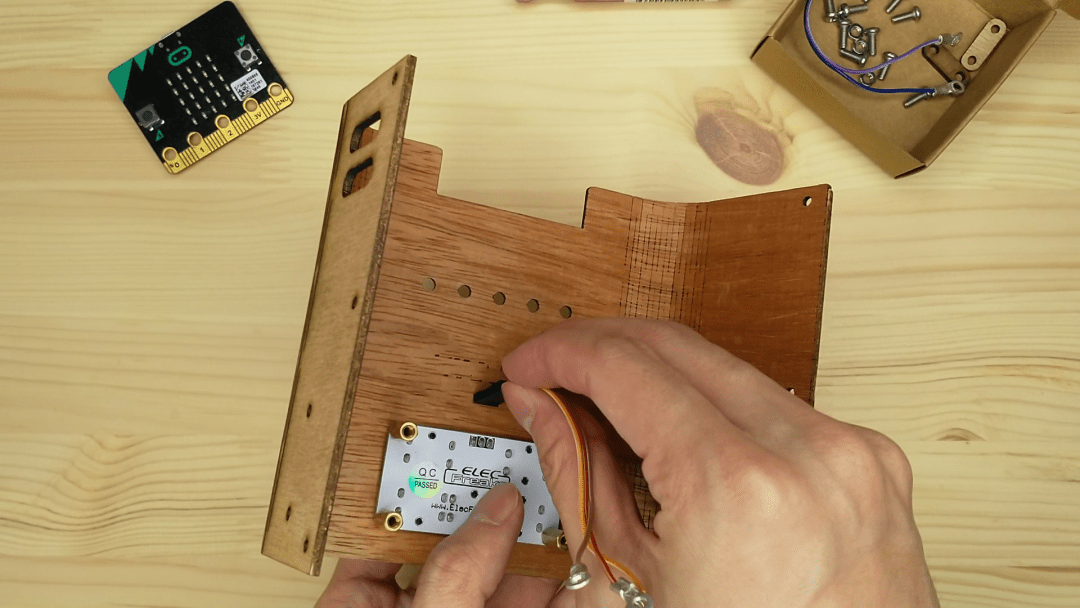

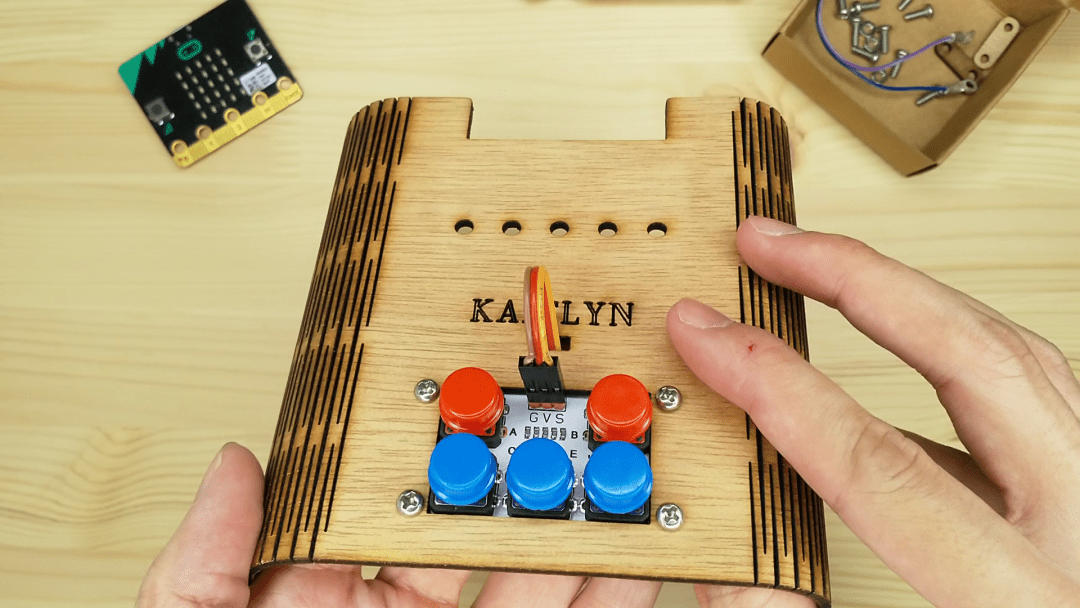

  1. 通过小孔将三色线连接到ADKeypad,棕色线连至 G (ground), 红色线连至 V (voltage) ,橘色线连至 S (signal).

  2. 其实三色线上的各个颜色不一定要与GVS对应,但对应安装是最好的.

26.5. Step 3 – 安装micro:bit,连接micro:bit与ADKeypad!#


../../_images/dV72K9F.png

../../_images/iLVDOqM.png

../../_images/XUJ1XrF.png

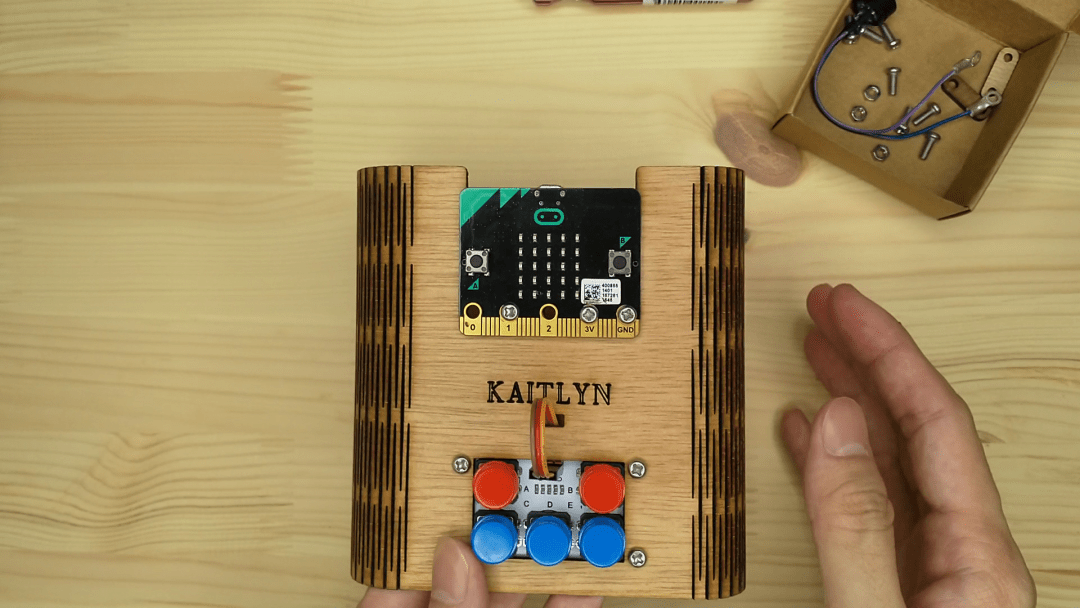

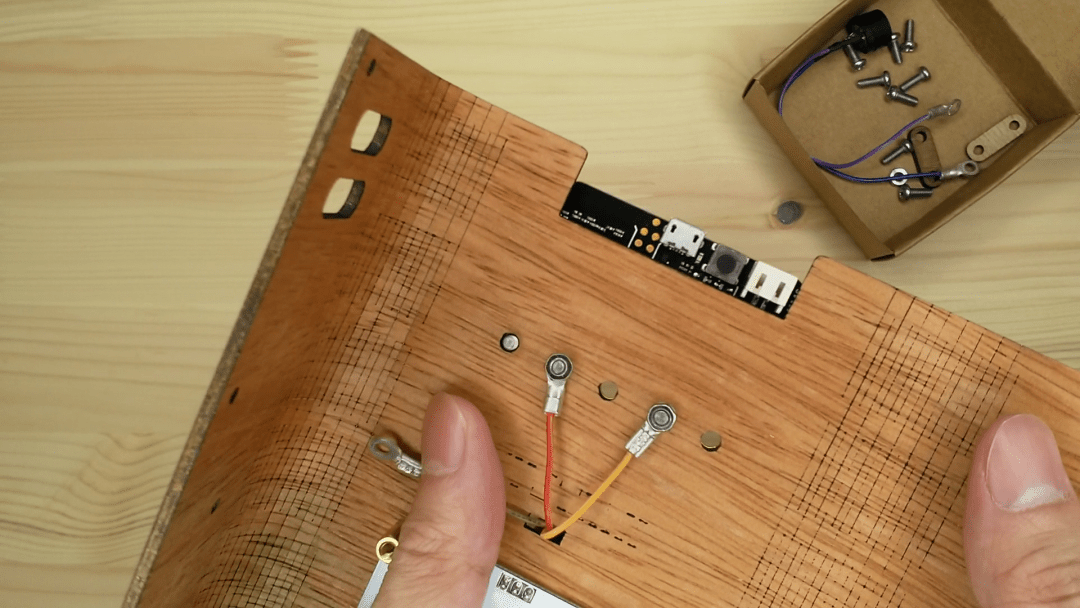

  1. 把micro:bit安装在木板的最上方

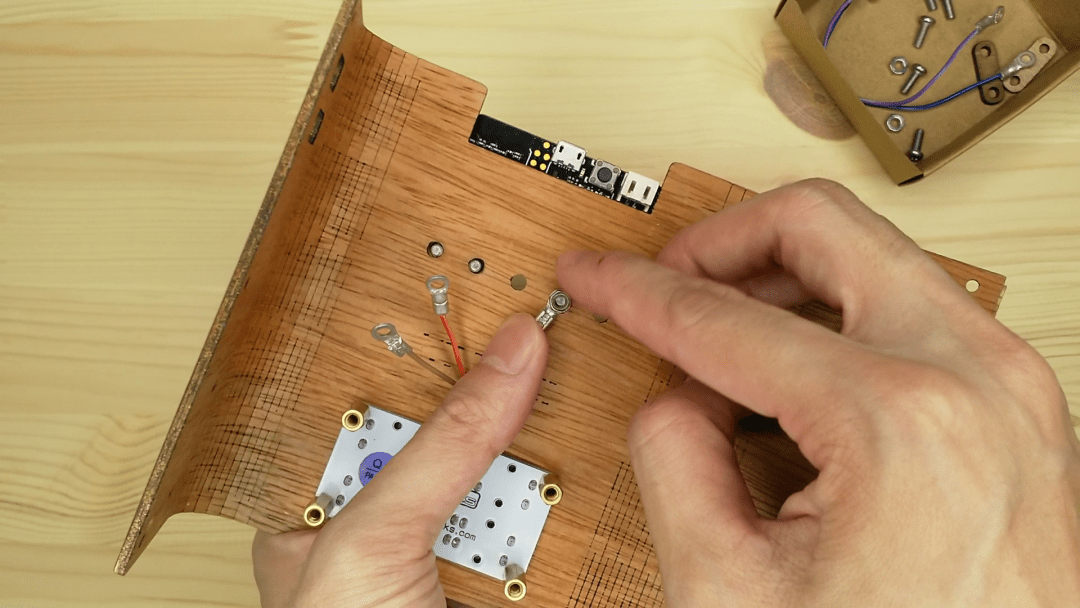

  2. 分别在micro:bit的 金手指P1, 3V 以及 GND 内装上螺丝,我们将会通过金手指P1连接micro:bit 与ADKeypad

  3. 在反面,用螺母把P1上的螺丝和ADKeypad的橘色线固定,再用螺母把3V上的螺丝和ADKeypad的红色线固定

  4. 将棕色线和GND螺丝连接,但先不要固定!!

26.6. Step 4 – 安装蜂鸣器#


../../_images/AXzsW5w.png

../../_images/sADlgNh.png

../../_images/zuMPjY9.png

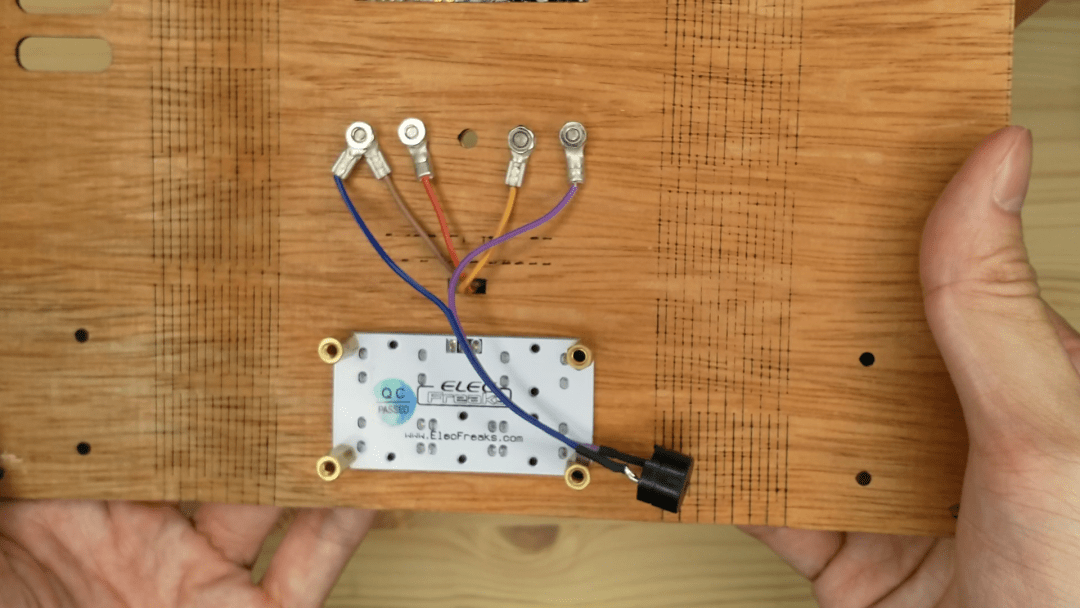

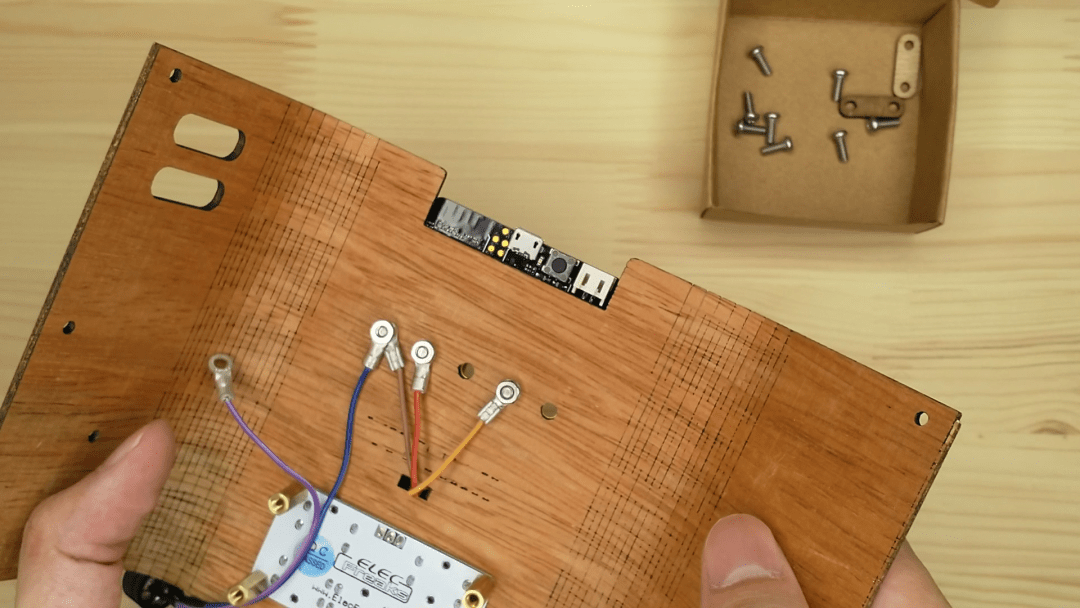

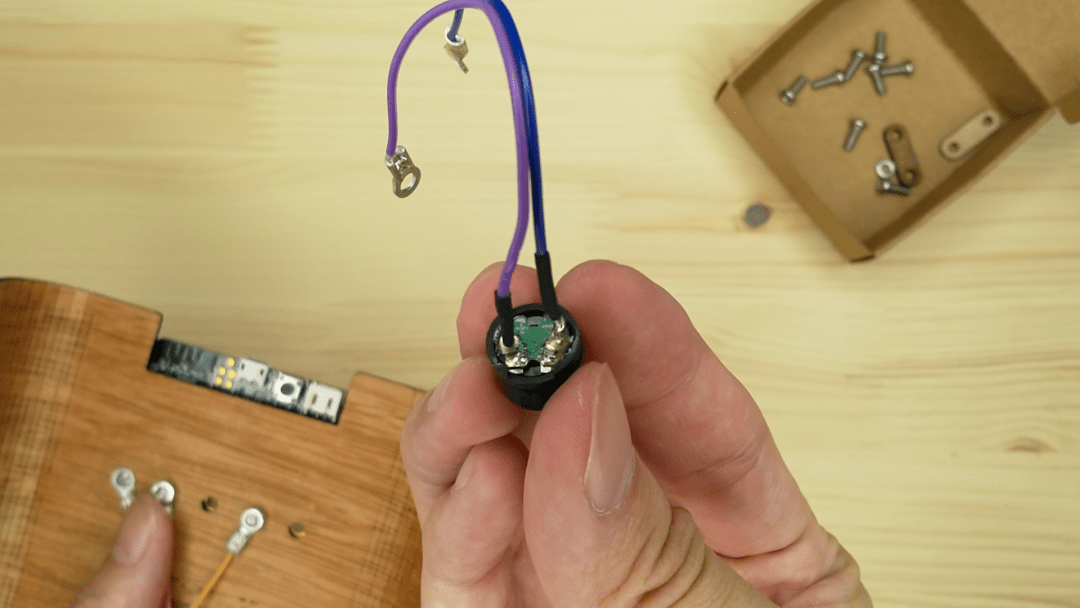

  1. 在蜂鸣器的底部有标注正负极导线.请注意哪种颜色是正极(+),哪种颜色是负极(-) ,电力参数能帮你更好的使用GND及3V金手指

  2. 将蜂鸣器的负极导线连接至GND上的螺丝并拧紧

  3. 将蜂鸣器的正极导线连接至micro:bit的P0金手指,用螺丝和螺母固定

  4. 请注意蜂鸣器只有和micro:bit的P0金手指连接才会有声音!否则makecode 中的 “Music”方块的编码是无效的!

26.7. Step 5 – 安装电池#


../../_images/TwHv0lF.png

../../_images/0p4hRJ9.png

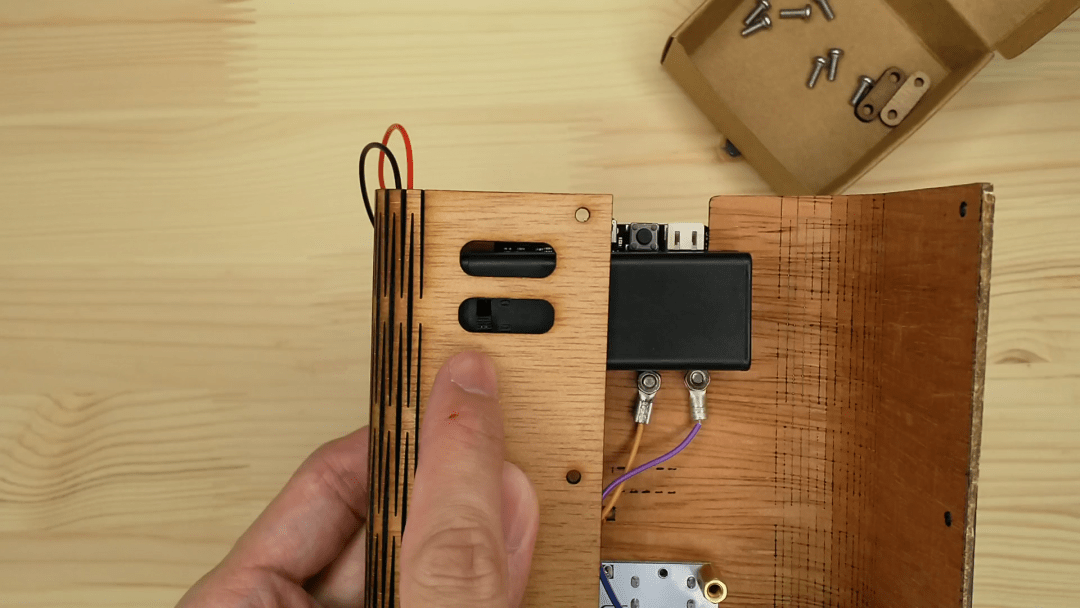

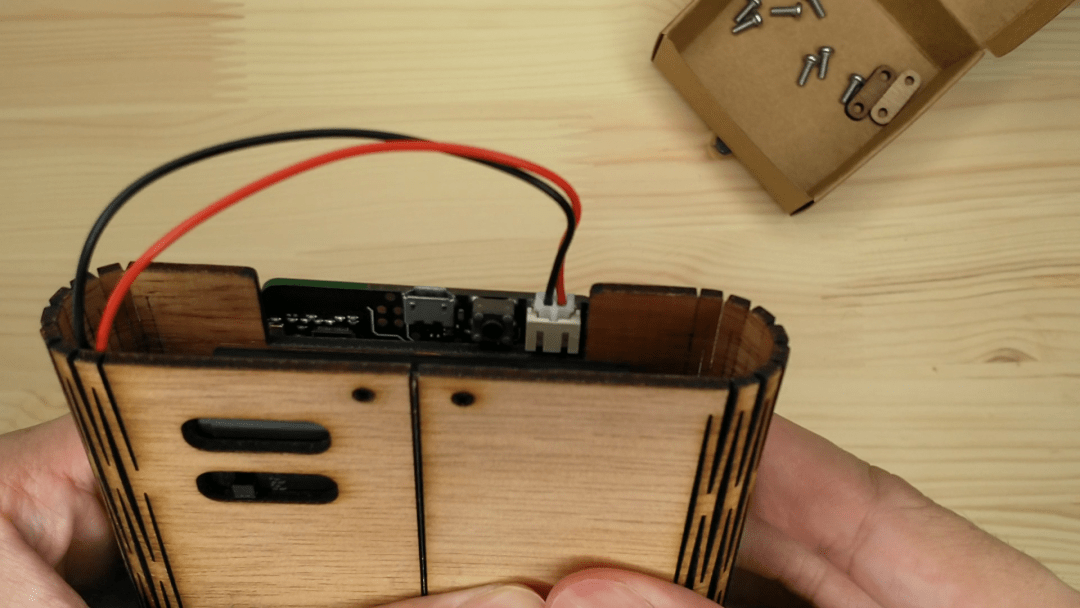

  1. 最后的步棸是给你的game:bit安装电池

  2. 安装两节3A电池在micro:bit的电池箱里

  3. 将电池组水平的置入game:bit中,方便操作on/off开关

26.8. Step 6 – 初步成型#


../../_images/mccKFUr.png

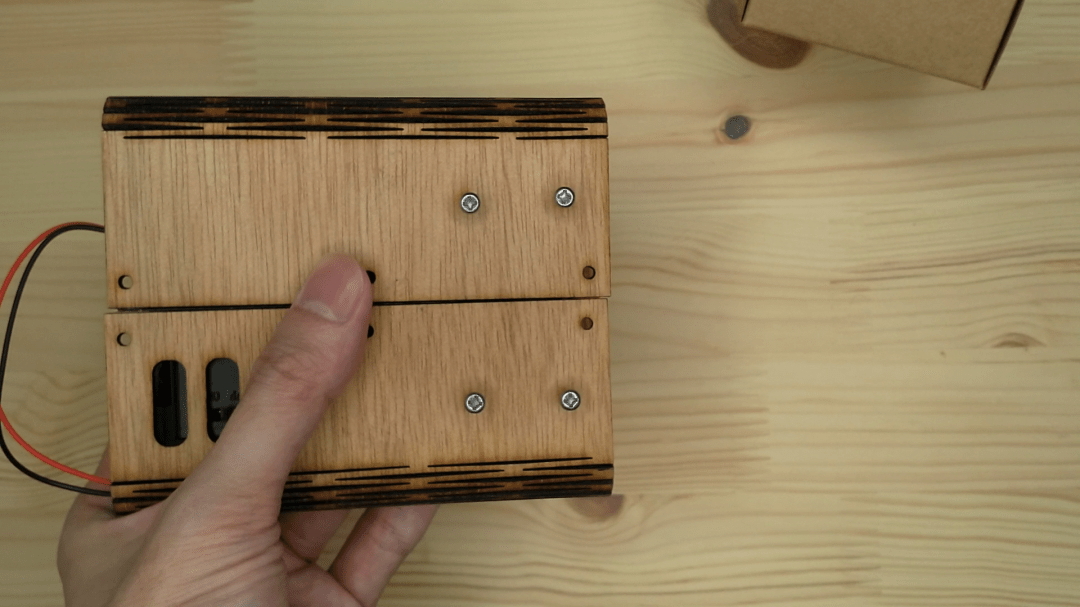

  1. 关上game:bit,把反面的4个螺丝和螺母对齐,固定ADKeypad.

  2. 将螺丝和螺母拧紧.

26.9. Step 7 – 完成啦#


../../_images/sBHbG0a.png

../../_images/ZcUqTg2.png

../../_images/DFeFWob.png

../../_images/KPRamuy.png

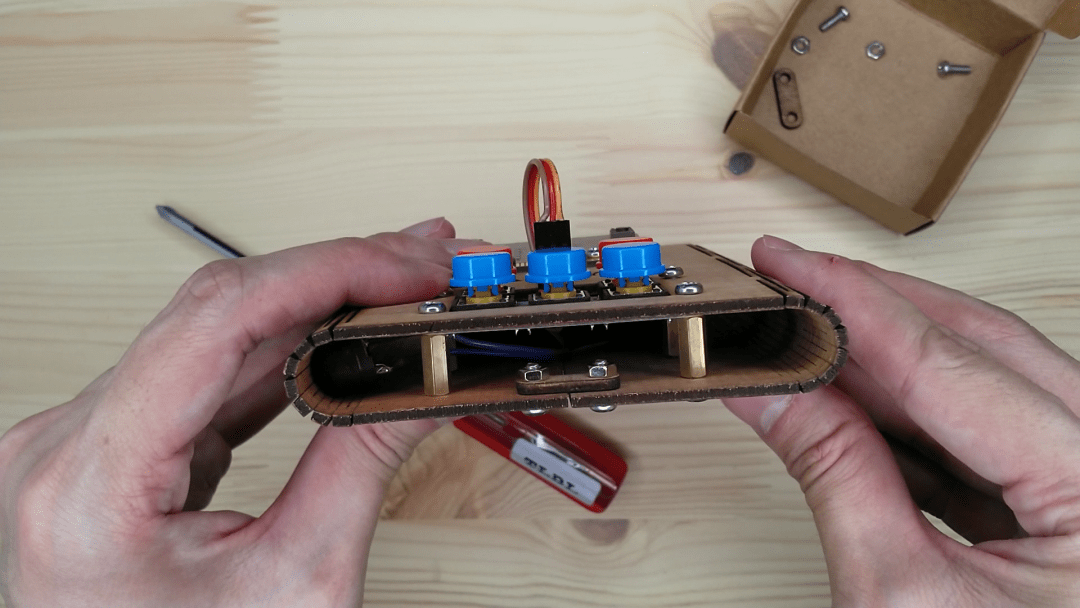

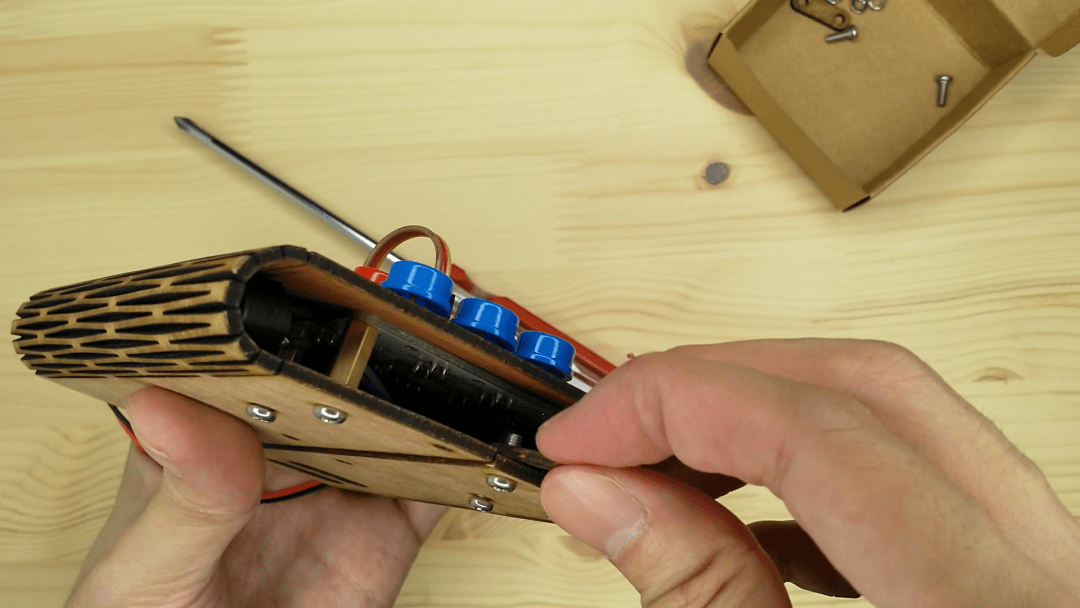

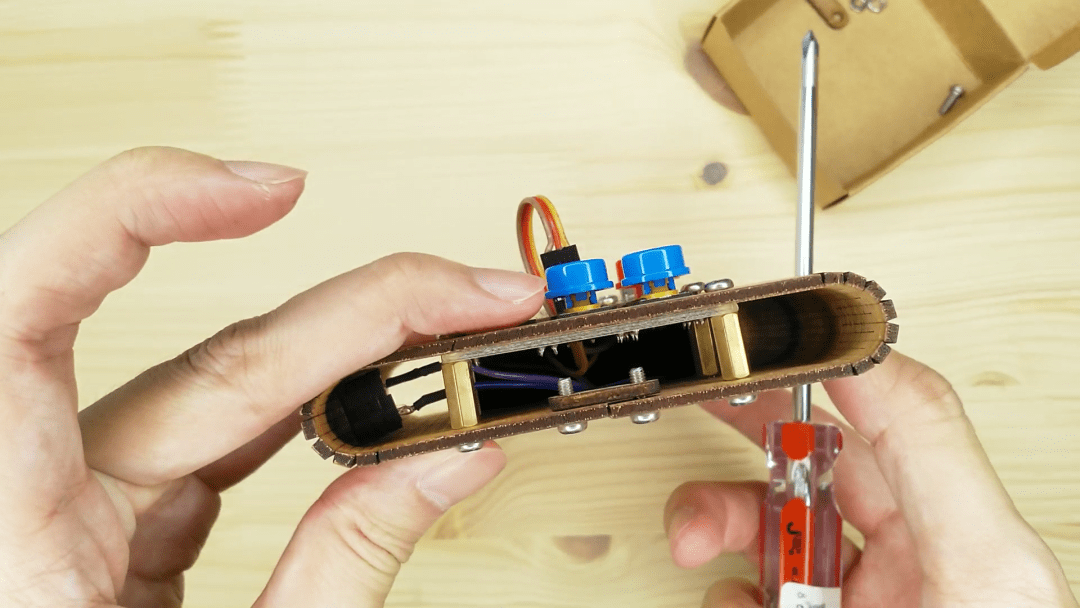

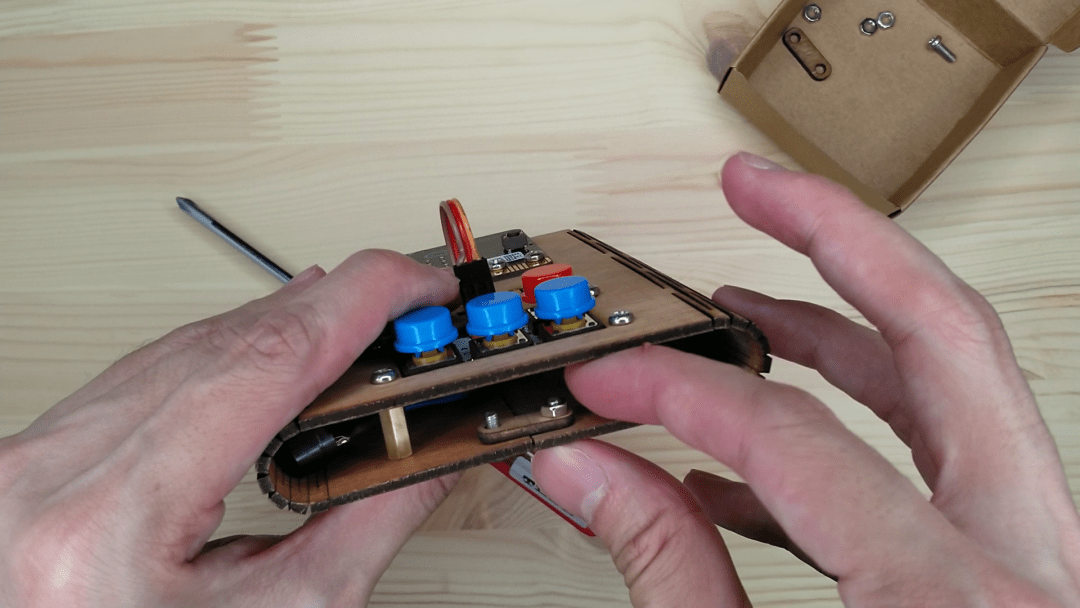

  1. 将边边上的2个孔装上螺丝,并安上夹持器,用螺帽固定.

  2. 另一边相同操作.

  3. 夹持器可以帮助固定,所以不要弄丢啦!

26.10. 非常酷哦!#


现在你的Game:bit就全部完成啦 – 开始编程吧! 玩“规避小行星”等有趣小游戏.
