28. 模拟水位传感器电子积木

28.1. 简介


Octopus Water level sensor是我们OCTOPUS系列的水位传感器电子积木,它的基本设计是根据OCTOPUS电子积木系列设定的,它的外形、PCB固定孔、电子积木的接口的设定是相同的。

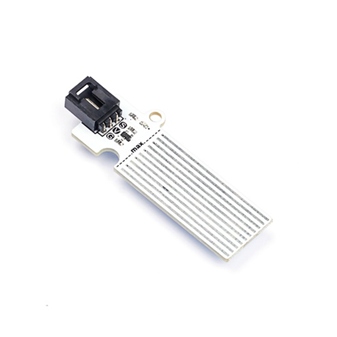

模拟水位电子积木是一款简单易用、性价比高的传感器,通过具有一系列的暴露的平行导线测量其水量大小而判断水位。

轻松完成水量到模拟信号的转换,输出的模拟值可以直接被micor:bit读取,达到水位报警的功能。

特别注意:MAX水位线上方元件不防水,请勿将其没入水中。

../../_images/04094_01.jpg

28.2. 特性


  • 简单、使用方便、体积小巧。

  • 采用3V供电,可支持micro:bit。

  • 接线方便。

28.3. 参数


  • 品名:模拟水位传感器电子积木

  • SKU:EF04094

  • 工作电压:DC 3~5.5V

  • 连接模式:G-GND,V-VCC,S-信号引脚

  • 尺寸:59.15 x 19mm

  • 净重:5.5g

28.4. 外型与定位尺寸


28.5. 快速上手


硬件连接

将模块通过带扣杜邦线插入octopus:bit上的P1引脚,将micro:bit主板插入octopus:bit。

软件编程

程序代码链接:https://makecode.microbit.org/_4urWJCMeuh4L

你也能通过下列窗口直接下载代码

结果

点阵显示屏显示当前水位值。

28.6. Python 编程

步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus\sensor\./images/05001_07.png

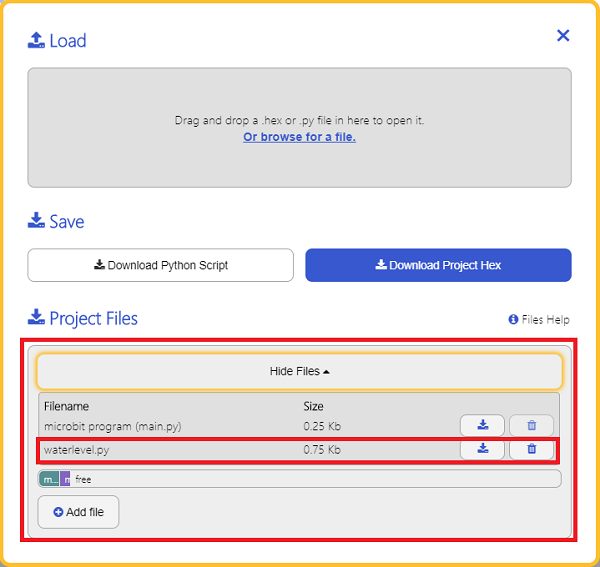

为了给水位传感器编程,我们需要添加waterlevel.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择waterlevel.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04094_10.png

步骤 2

参考程序

from microbit import *
from waterlevel import *

s = WATERLEVEL(pin1)
while True:
    display.scroll(s.get_waterlevel())

结果

  • 通过LED矩阵显示水位传感器的返回值。
