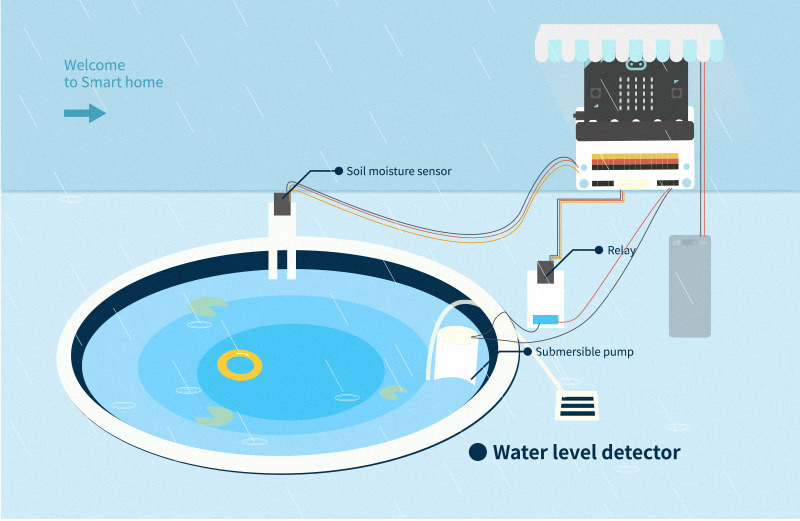

7. 案例05 水位监测器

../../_images/r7N0vxc.jpg

7.1. 目的


  • 制作一个水位监测器。

7.2. 使用材料


  • 1 x Smart home Kit

  • 1 x 小水池

7.3. 背景知识


什么是水位监测器

  • 大禹治水是治理黄河水灾,生活中不能缺少水,但水过多同样会造成灾害,水位监测器可以实时监测水位,超过警戒水位时,使用micro:bit控制抽水泵抽出多余的水,防止水灾蔓延。

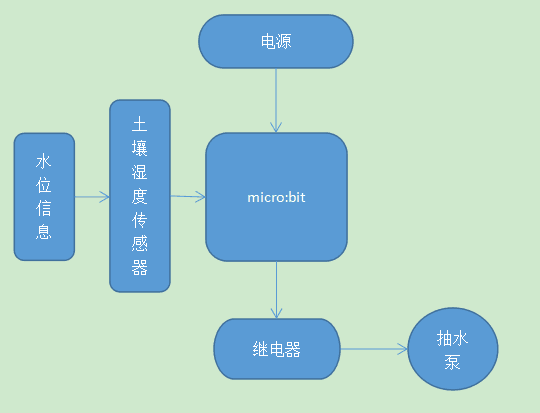

水位监测器原理

  • 通过micro:bit接收土壤湿度传感器的信号,当接收到信号,控制继电器模块打开,给抽水泵供电,抽取多余的水。

../../_images/YBkcXZq.png

7.4. 结构场景搭建

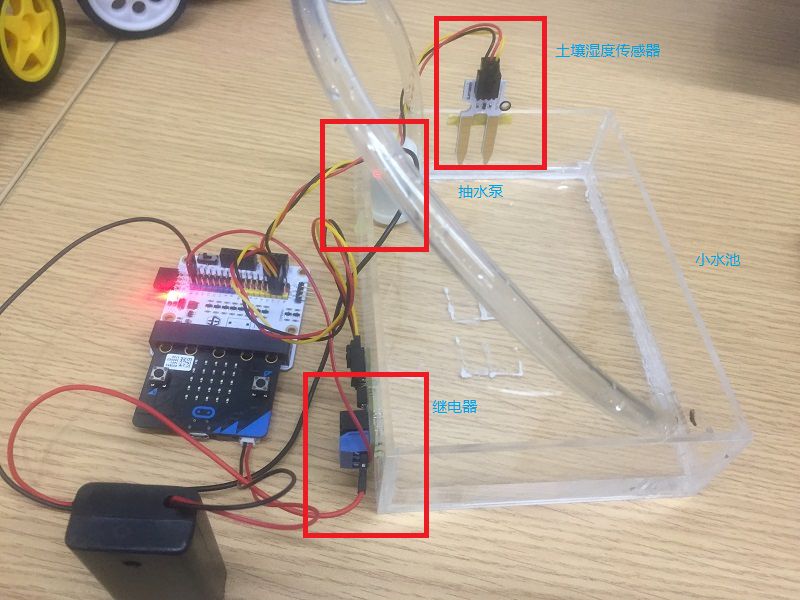

准备一个小水池,搭建成如图样式,将原件如图摆放粘贴:

../../_images/86tb1yO.jpg

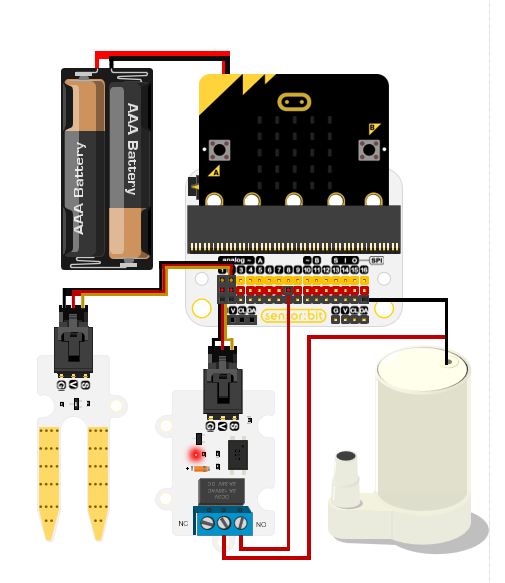

7.5. 硬件连接图


../../_images/ZoIRMwZ.png

7.6. 软件


微软makecode

IO口使用注意事项

7.7. 编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smart_home_kit_case_01_01.png

为了给智慧家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/smart_home_kit_case_01_02.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

在“无限循环”积木块中,加入循环判断条件积木块,从“引脚”函数块中加入“模拟读取引脚” 读取p2的值,判断是否大于500,也就是是否达到警戒水位,从土壤湿度传感器中传入的数值大于500为达到警戒水位,条件成立,低于500说明还未达到警戒水位。

../../_images/smart_home_kit_case_05_03.png

步骤 3

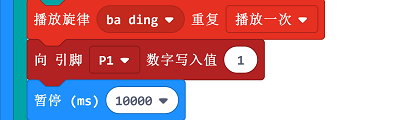

条件成立后,发出警戒警报声,拖入“播放旋律”积木块设置为ba ding 发出一次,拖入“向引脚数字写入值”积木块,将p1口的继电器开关打开,抽水泵工作。

../../_images/smart_home_kit_case_05_04.png

步骤 4

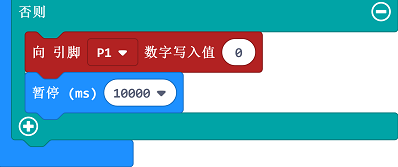

条件不成立,拖入“向引脚数字写入值”积木块,依旧将p1口置0,使继电器关闭,抽水泵不工作。

../../_images/smart_home_kit_case_05_05.png

程序

请参考程序连接:https://makecode.microbit.org/_9KqHhp1J45ho

你也可以通过以下网页直接下载程序。

---

7.8. 结论


当水位达到警戒水位,micro:bit接收到土壤湿度传感器信号,发送指令给继电器模块,继电器打开,抽水泵导电,将多余的水抽出,当水被抽出,水位低于警戒值,micro:bit关闭继电器,抽水泵停止抽水。

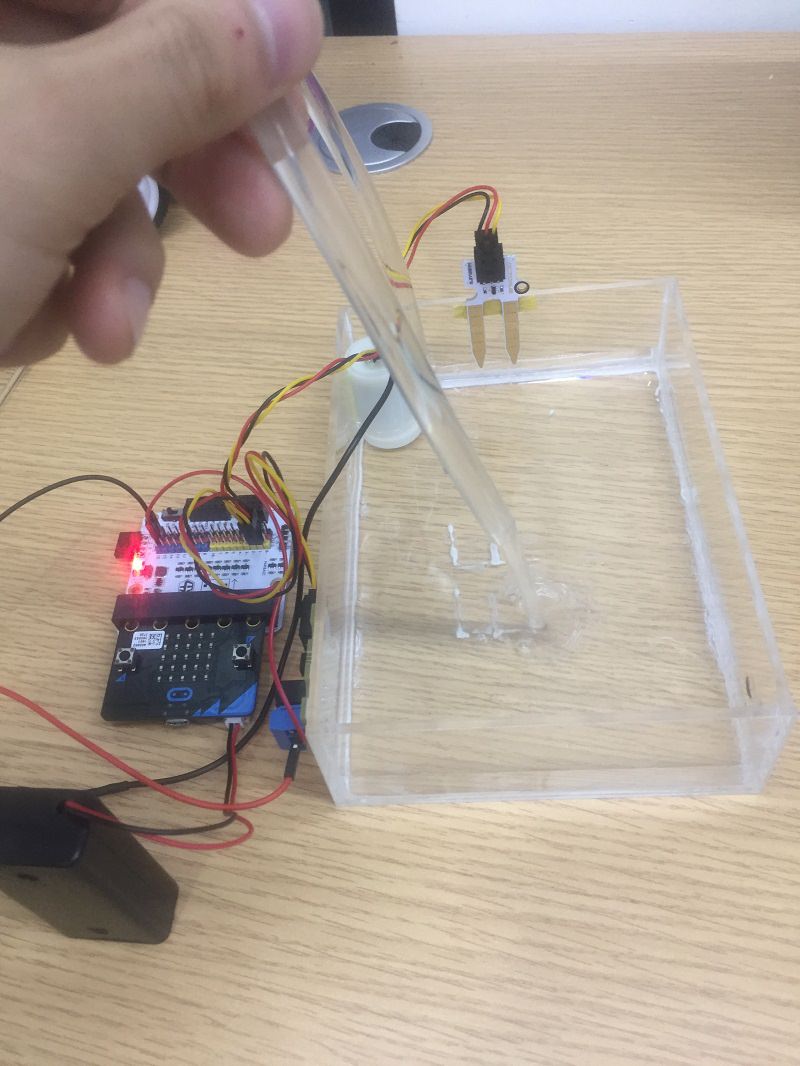

抽水: ../../_images/991WoLx.jpg

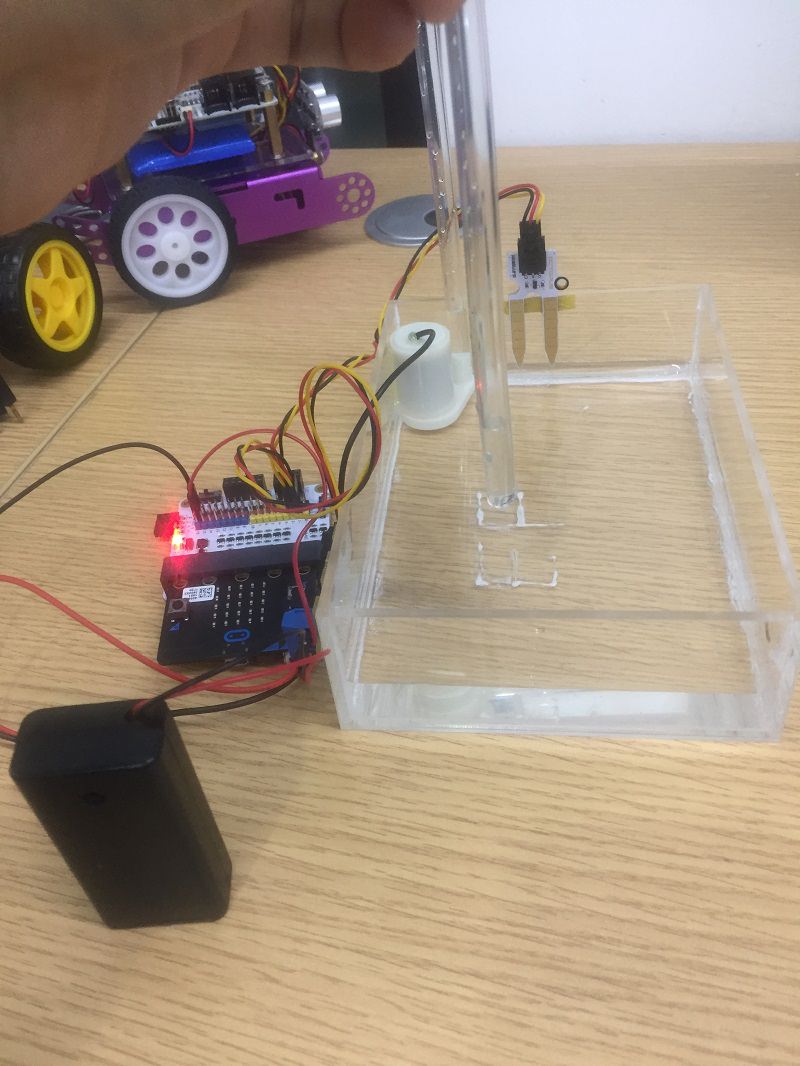

停止抽水: ../../_images/hPf3xtQ.jpg

7.9. 思考


很多小朋友都会在家里养鱼,当有事外出时,鱼儿如果缺水,那就是很麻烦的一件事情了,设计一个给鱼缸加水的装置,来确保外出时鱼儿不会缺水。
