9. 软件编程案例07:蜂鸣器#

9.1. 简介#


  • 蜂鸣器是一种一体化结构的电子讯响器,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。本次实验,我们用micro:bit驱动蜂鸣器,让它发出不同的声音的高频与低频间来回循环,就像警报声一样。

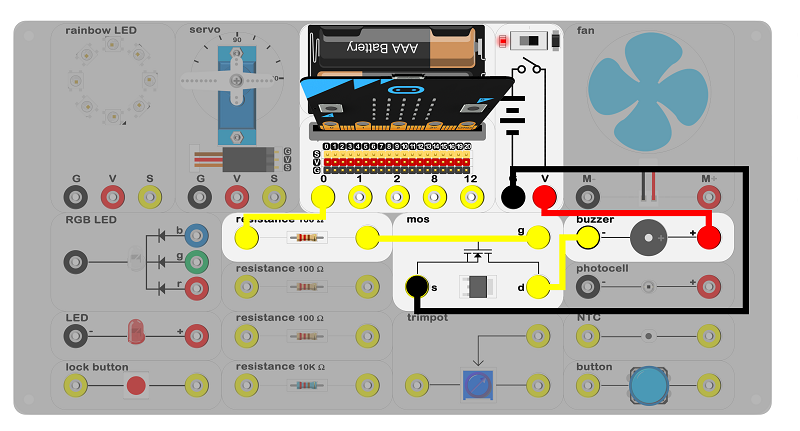

9.2. 硬件连线图#


../../_images/4EceRG6.png

  • 使用香蕉线按如上图连接电路,电池盒内放入2颗7号AAA电池。

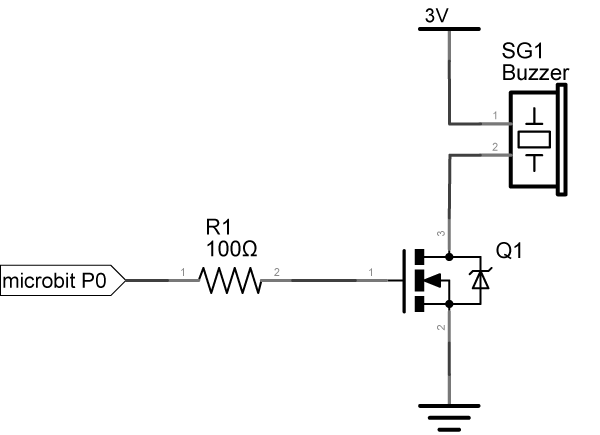

9.3. 电路原理图#


../../_images/kl4b2QE.png

  • micro:bit插槽的GND端和电池GND相连内部,形成电流回路。

  • micro:bit的P0口输出一个方波,经过三极管放大后驱动蜂鸣器。

9.4. 主要元件介绍#


蜂鸣器#

  • 蜂鸣器是一种发声器件,它由振动装置和谐振装置组成。按照控制方式分类,可把蜂鸣器又分为有源型与无源型。

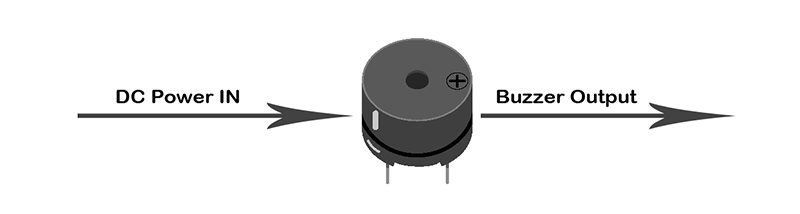

  • 有源型蜂鸣器的工作发声原理是:蜂鸣器内部集成振荡系统与放大取样电路,当有直流电源通过蜂鸣器时会使谐振装置产生声音信号,有源型蜂鸣器的工作发声原理图如下:

../../_images/spNnKiB1.jpg

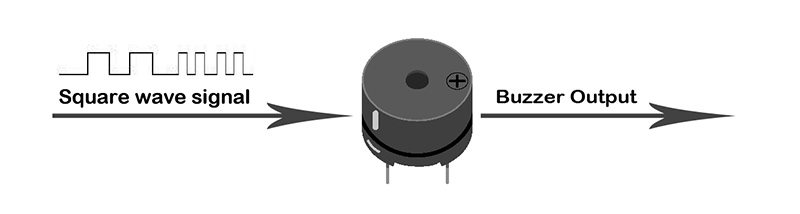

  • 无源型蜂鸣器的工作发声原理是:方波信号输入谐振装置转换为声音信号输出,无源型蜂鸣器的工作发声原理图如下:

../../_images/kNHyjjl1.jpg

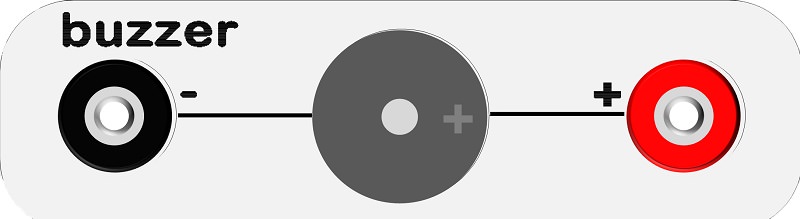

  • 在实验箱板载了一颗无源蜂鸣器。

../../_images/xyNlKjk.jpg

Mos管#

  • 三极管是一种控制电流的半导体器件,其作用是把微弱信号放大成幅度值较大的电信号。如果直接把micro:bit产生的PWM信号输入至蜂鸣器,蜂鸣器只会发出微弱的声音,这是因为IO口的驱动电流通常都是非常微弱的,不足以直接驱动蜂鸣器这类器件。这时候,我们就需要用到三极管将PWM信号的电流放大,从而让蜂鸣器能发出正常的声响。

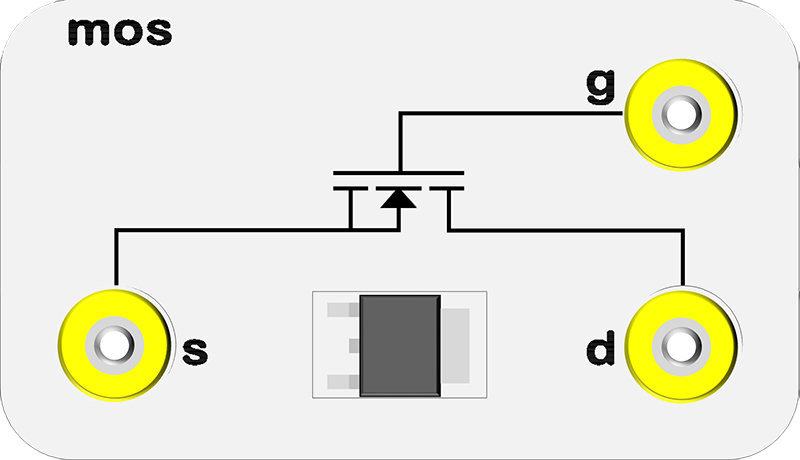

  • 实验箱板载了一颗mos管。

../../_images/NnmYwRp.jpg

- 连线时注意正负极。

9.5. 软件编程设计#


步骤 1#

../../_images/t34k5Zb.png

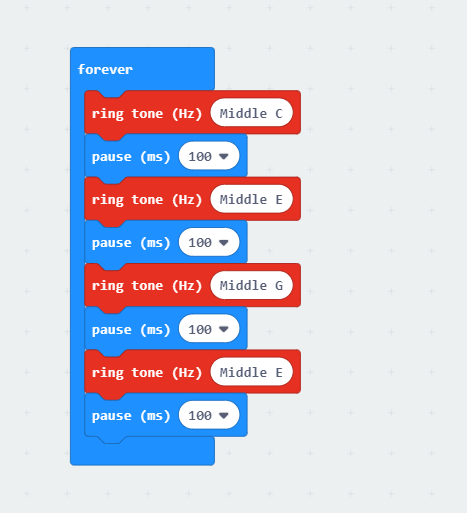

步骤 2#

../../_images/vyb4j8a.png

  • 按顺序依次插入播放音调和延迟积木块,播放CEGE音调。

程序#

---

9.6. 结论#


  • 发出不同的声音的高频与低频间来回循环,就像警报声一样。
