7. 单路巡线电子积木#

7.1. 简介#

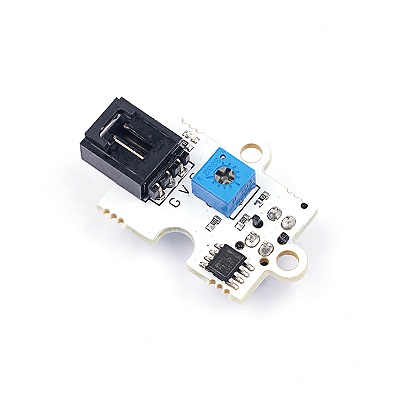

  • 单路巡线电子积木是一种基于TCRT5000光电敏感元件的传感器,它可以灵敏地检测红外反射信号。

../../_images/H1J5LWu.jpg

7.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

7.3. 技术规格#


项目 参数
SKU EF04002
电源需求 3V-5V
接口类型 数字
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

7.4. 外形与定位尺寸#


../../_images/cdNd1Kw1.png

7.5. 快速上手#

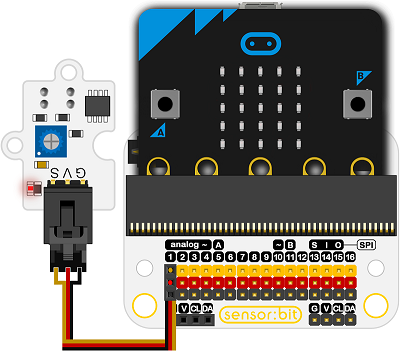

所需器材及连接示意图#

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/md29vd4.png

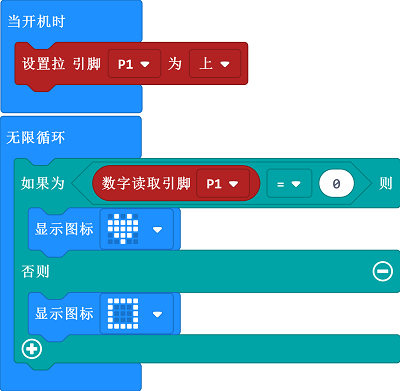

如图所示编写程序#


  • 将P1口拉为高电平以初始化模块。

  • 当检测到有物体靠近返回值为0,数字读取引脚为0时,显示一颗心。

  • 否则显示一个方框。

../../_images/04002_03.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_2vF4fKc5rdoP

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当检测到有物体靠近,显示一颗心,否则显示矩形图案。
