11. 软件编程案例09:自锁按钮

11.1. 简介


  • 自锁开关,是一种常见的按钮开关。当我们初次按下开关按钮时,开关电路连接并保持这种状态,即自锁。再次按下开关按钮时,开关断开,同时开关按钮弹出来。在这次实验中,我们将使用自锁开关来控制LED的点亮与熄灭。

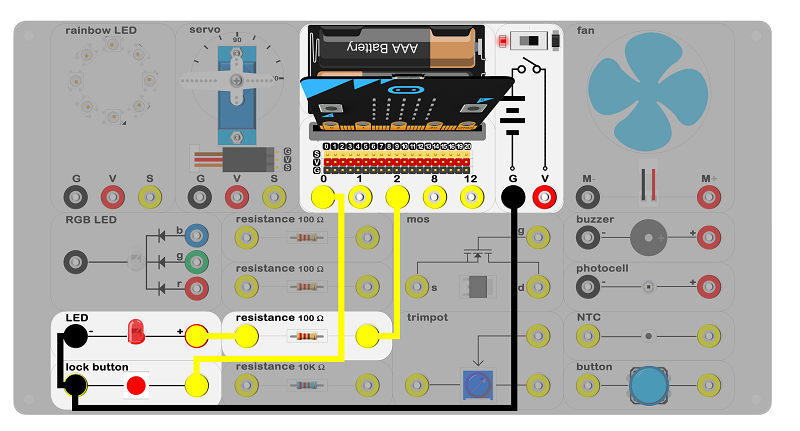

11.2. 硬件连线图


../../_images/2hsQnmL.png

  • 使用香蕉线按如上图连接电路,电池盒内放入2颗7号AAA电池。

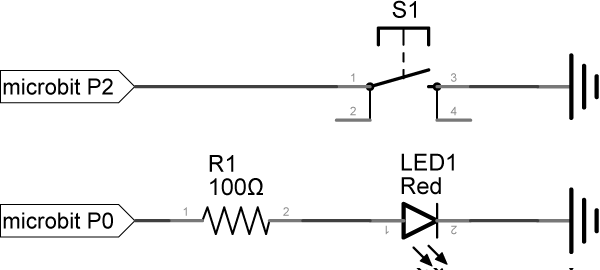

11.3. 电路原理图


../../_images/VT0SVKN.png

  • micro:bit插槽的GND端和电池GND相连内部,形成电流回路。

11.4. 主要元件介绍


自锁开关

  • 自锁开关一般是指开关自带机械锁定功能,按下去,松手后按钮是不会完全跳起来的,处于锁定状态,需要再按一次,才解锁完全跳起来。它就叫自锁开关。早期的直接完全断电的电视机、显示器就是使用的这种类型的开关。

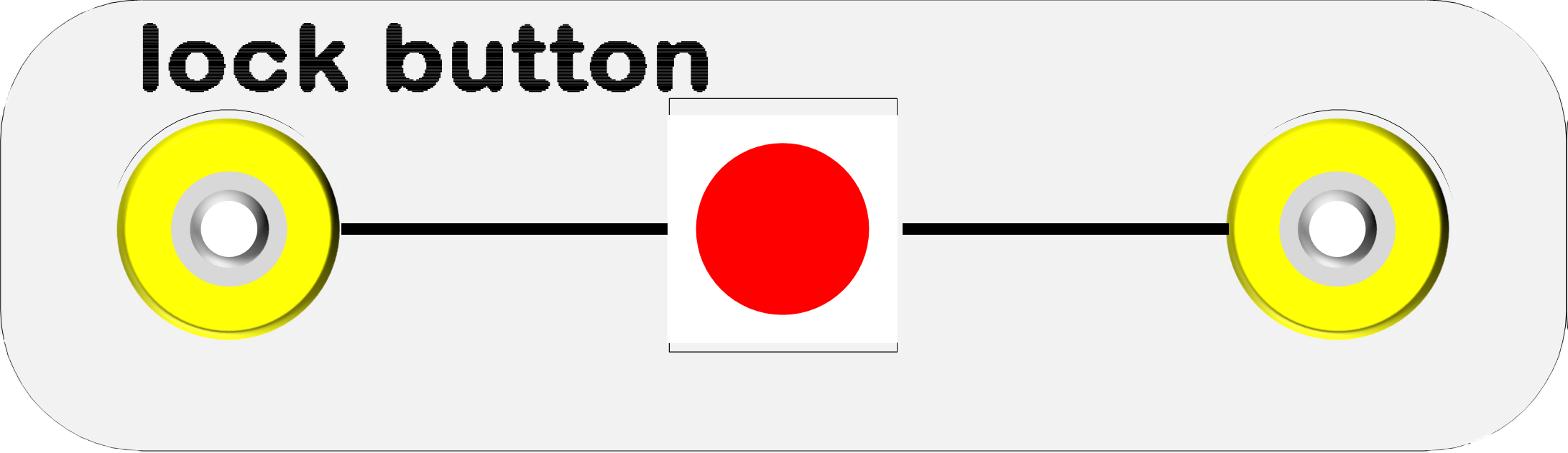

  • 在实验箱板载了一颗带红色键帽的自锁按钮。

../../_images/3iIZPHP.png

- 连线时注意正负极。

11.5. 软件编程设计


步骤 1

../../_images/t34k5Zb.png

步骤 2

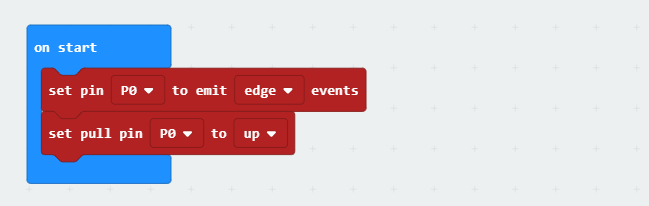

  • 在on start积木块中插入设置引脚P0以触发边缘事件,之后插入拉引脚P0为上,默认高电平并且可以检测电平变化的边沿。

../../_images/aIzHYGY.png

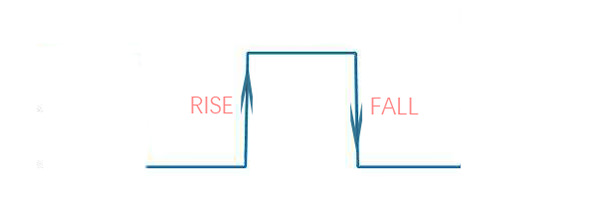

  • 每次按下按钮的时候,P0口的电压就会改变一次.0V到3.3V的时候,我们称之为“上升沿”(RISE)。当3.3V切换到0V时,我们称之为“下降沿”(FALL)。

../../_images/kcnveNe.jpg

步骤 3

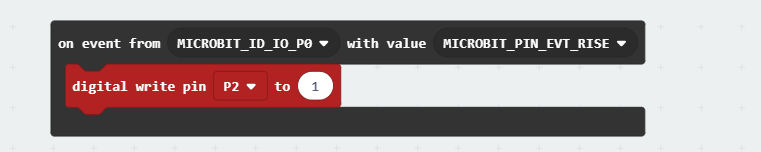

  • 设置一个事件,监测P0电压的上升和下降。当上升沿来临时,向P2口数字写入1,以点亮LED灯。

../../_images/c6aX7T8.png

步骤 4

  • 当下降沿来临时,向P2口数字写入0,以熄灭LED灯。

../../_images/c6aX7T8.png

程序

---

11.6. 结论


  • 按下自锁开关,LED点亮;再按一次,LED熄灭。

11.7. 思考


  • 如何用自锁开关来控制micro:bit点阵显示屏,如何编写代码。
