5. DHT11温湿度传感器#

5.1. 简介#

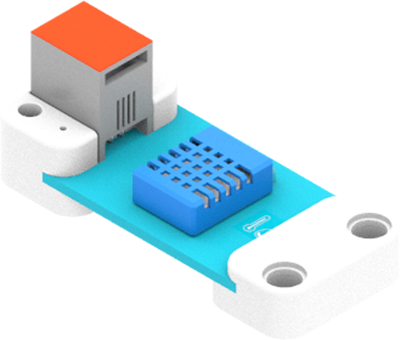

温湿度传感器是基于DHT11数字温湿度传感元件的模块,对环境温度和湿度变化敏感,可用于温度报警,湿度测试等工作。

../_images/05004_01.png

5.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

5.3. 技术规格#


项目 参数
SKU EF05004
接口 RJ11
接口类型 数字输出
工作电压 3.3V

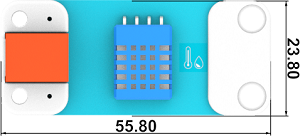

5.4. 外形与定位尺寸#


../_images/05004_02.png

5.5. 快速上手#


所需器材及连接示意图#

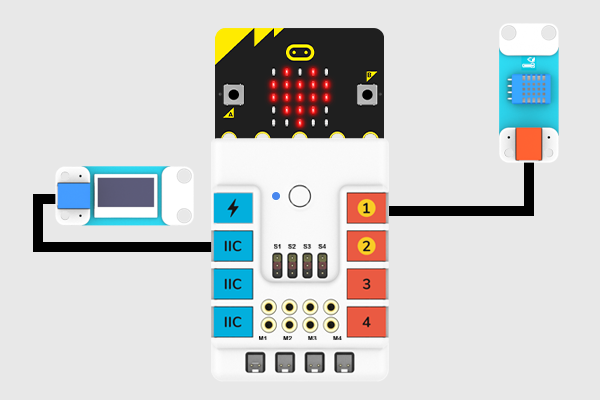

  • 如下图所示,将DHT11温湿度传感器连接到哪吒扩展板的J1端口,并将OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05004_03.png

5.6. makecode编程#


步骤 1#

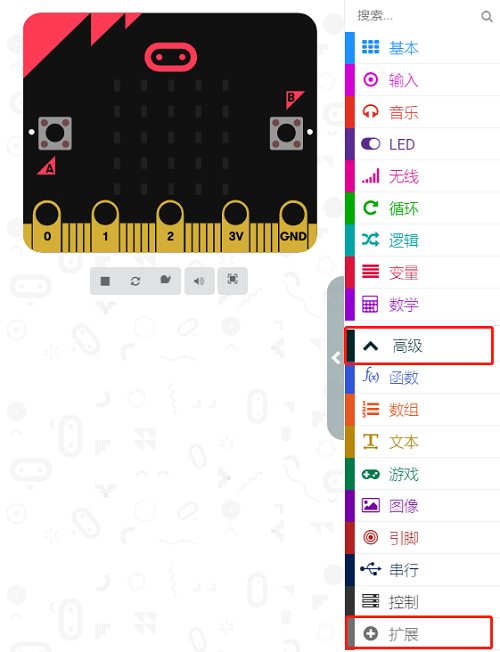

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

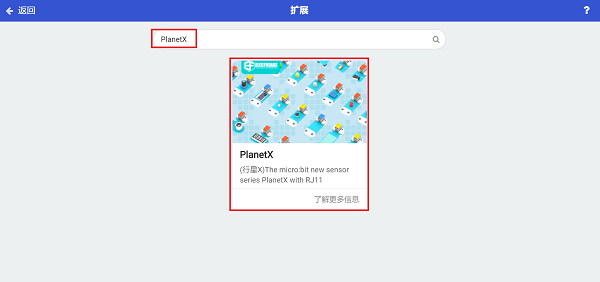

为了给DHT11温湿度传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

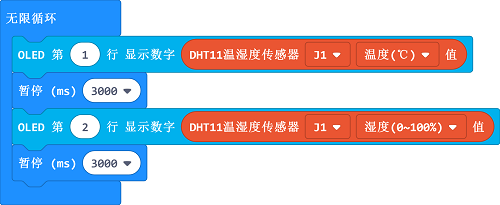

如图所示编写程序#

../_images/05004_06.png

*注意:*DHT11温湿度传感器,在需要检测温度和湿度的时候,需要在两次检测中间延时3秒。

参考程序#

请参考程序连接:https://makecode.microbit.org/_7rRCz0AyM9pd

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过OLED显示屏可以看到当前环境的温度值和湿度值,每六秒刷新一次。
