7. 案例05:震惊盒子#

7.1. 目的#


  • 制作一个震惊盒子。

7.2. 使用材料#


  • 1 x 舵机

  • 1 x 瓦楞纸板

  • 1 x 溶胶枪

  • 1 x 剪刀

  • 1 x 手工刀

  • 1 x 碰撞传感器

  • 1 x 电池盒

  • 1 x basic kit主板

7.3. 背景知识#


什么是震惊盒子#

  • 想要搞怪一下么?那就来做一个震惊盒子吧,关灯情况下,效果更好噢,来和小伙伴一起观看吧!

贴纸展示盒原理#

  • 使用micro:bit 通过basic kit扩展板,接收碰撞检测模块的信号,当接收到信号,控制舵机转动,变换四个角度不同的脸。

7.4. 结构场景搭建#

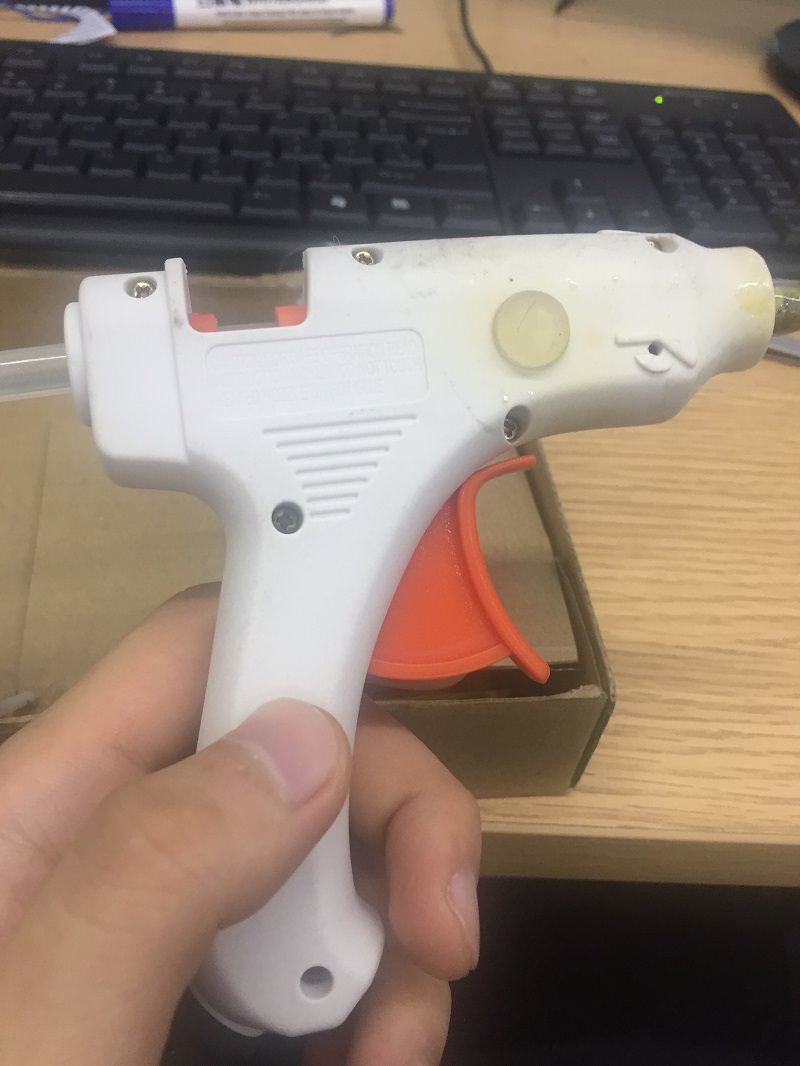

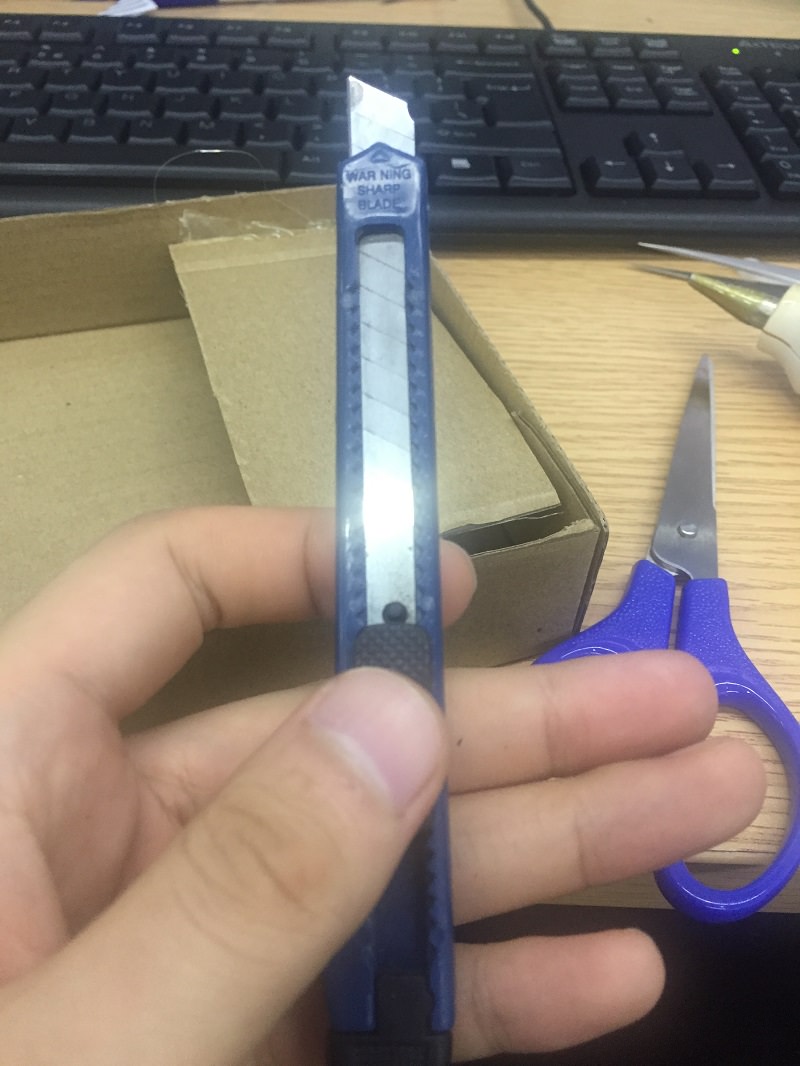

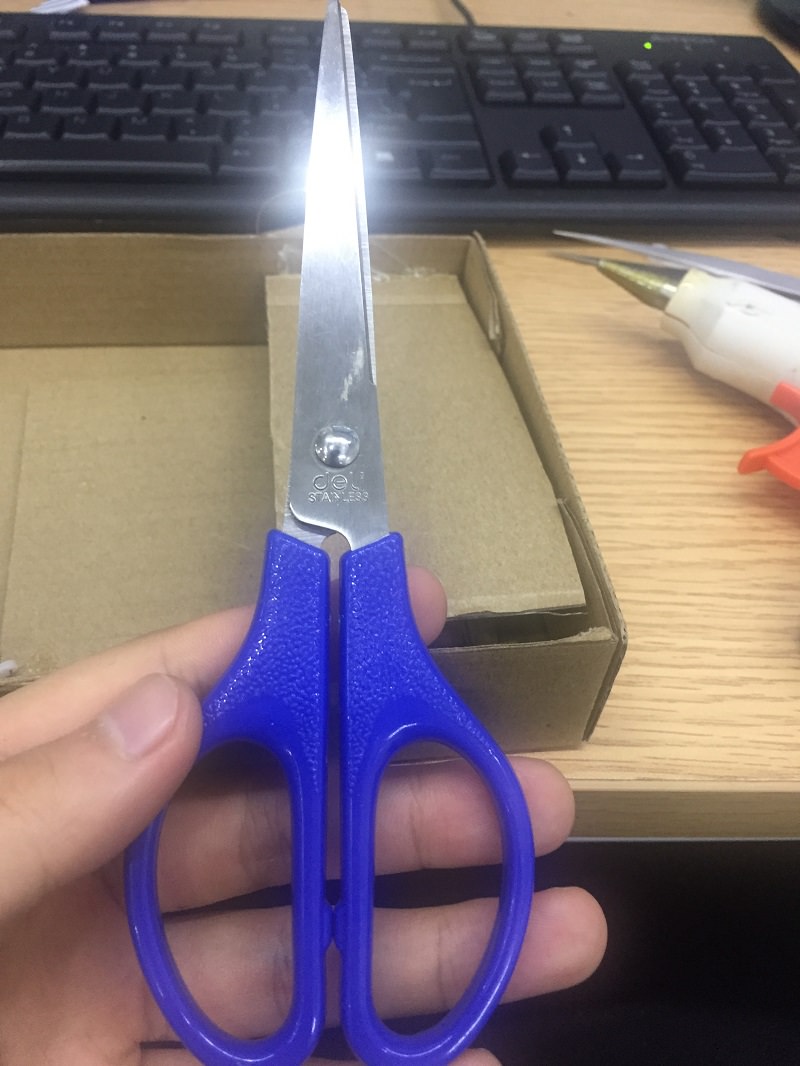

准备一把美工刀,溶胶枪,剪刀和一些瓦楞纸板。

../../_images/5fTCOyS.jpg

../../_images/OsrstYv.jpg

../../_images/t6A0IwP.jpg

搭建成如图样式:

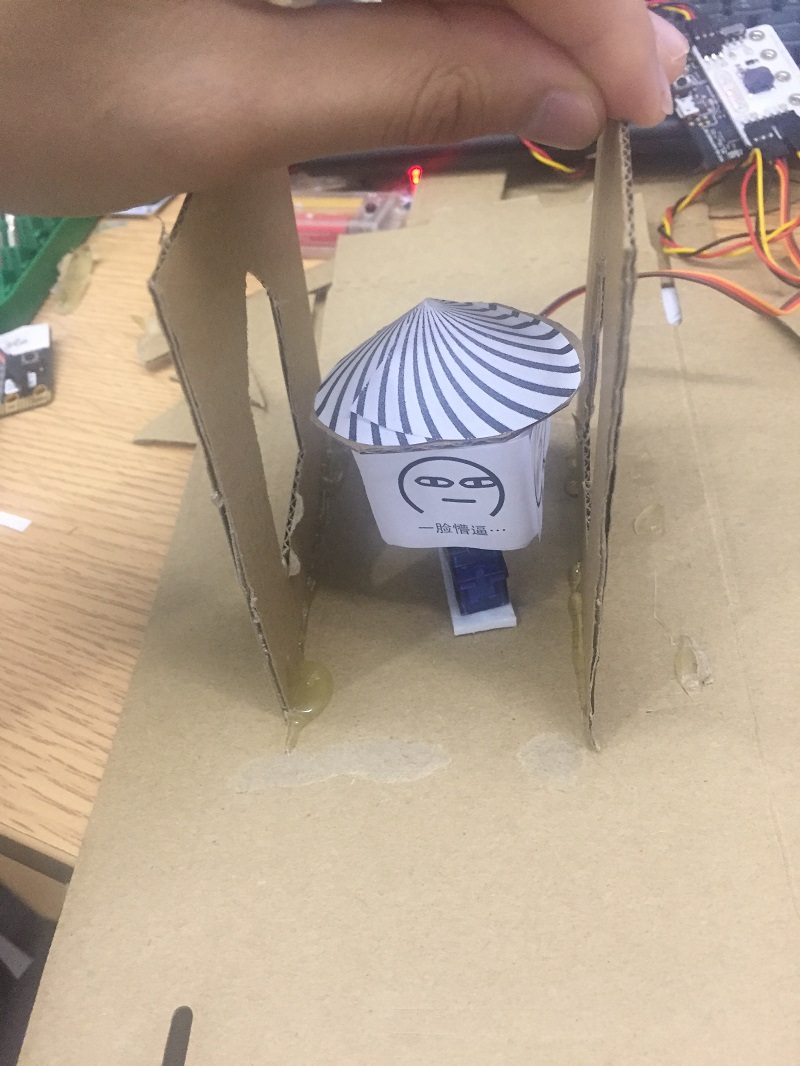

先做好一个四面贴上四张脸的四方小盒子,将它固定在舵机的转叶上,再将它固定在一张瓦楞纸板上:

../../_images/XUKaZuB.jpg

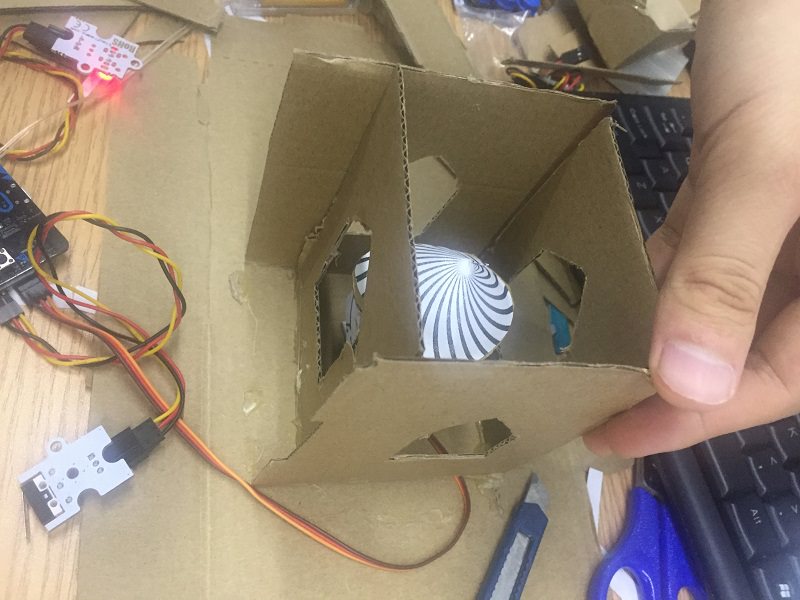

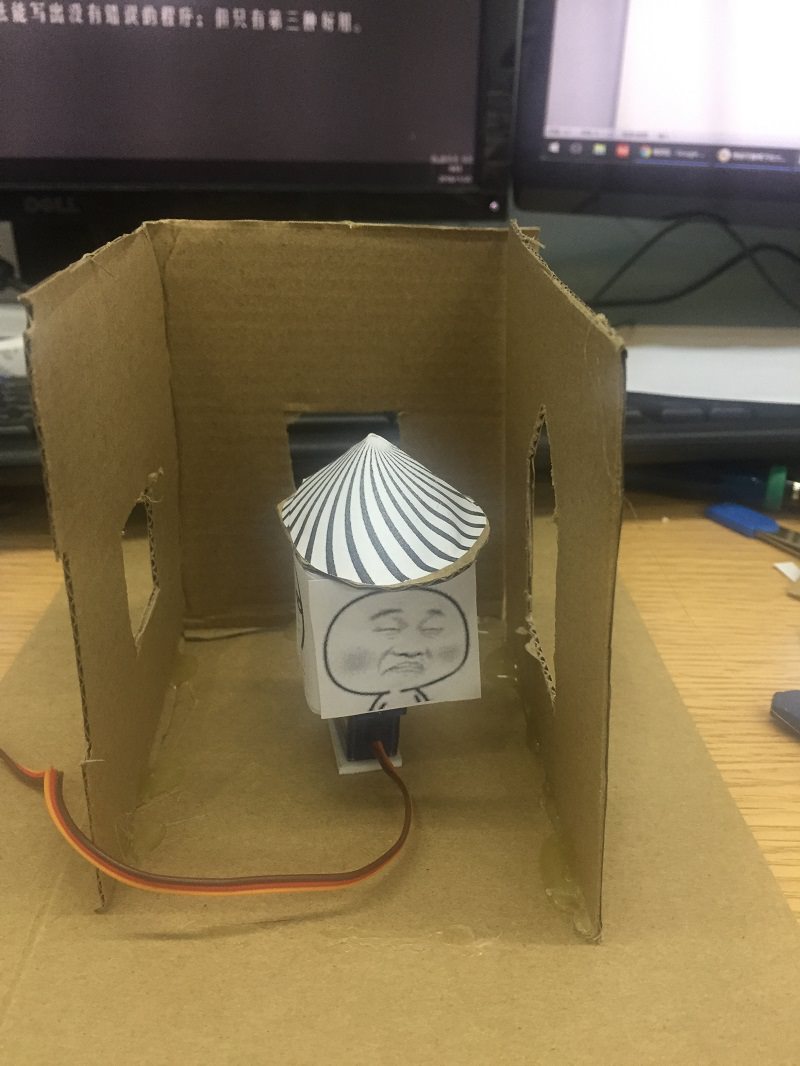

逐渐的将四个面都用中间挖好中间小盒子大小的中空纸板围起来,注意围的离舵机近一点,效果更好:

../../_images/ZzkorKa.jpg

../../_images/bhjsZG9.jpg

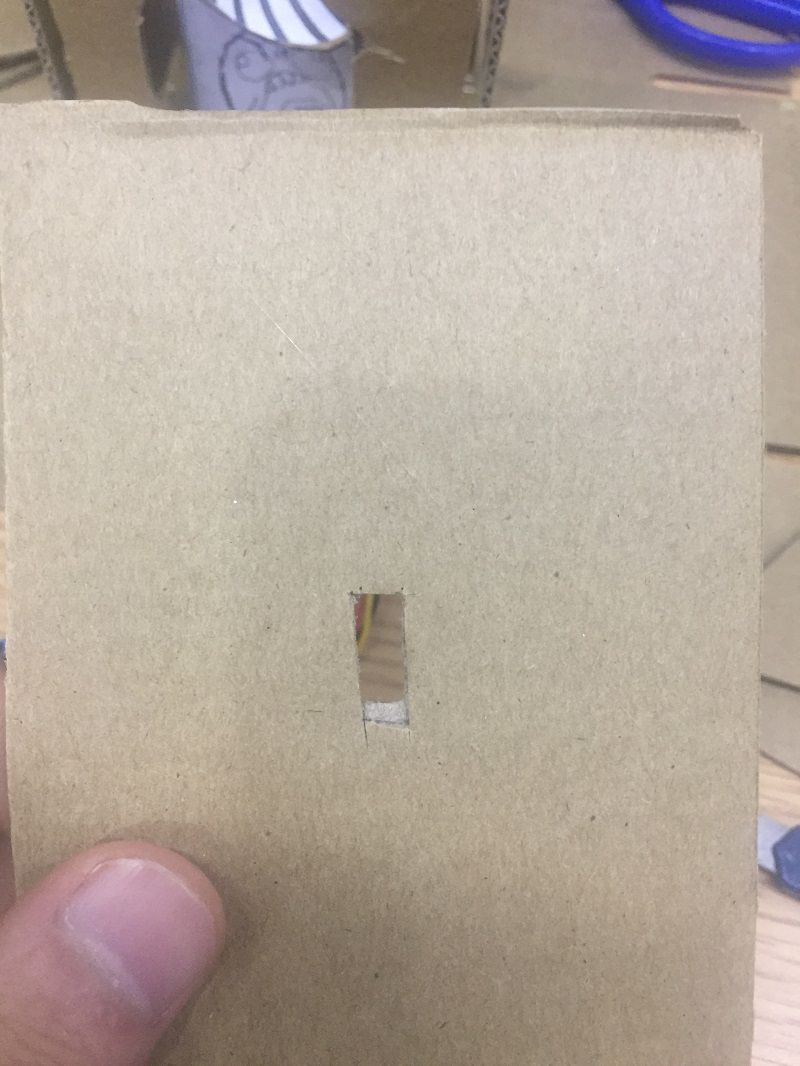

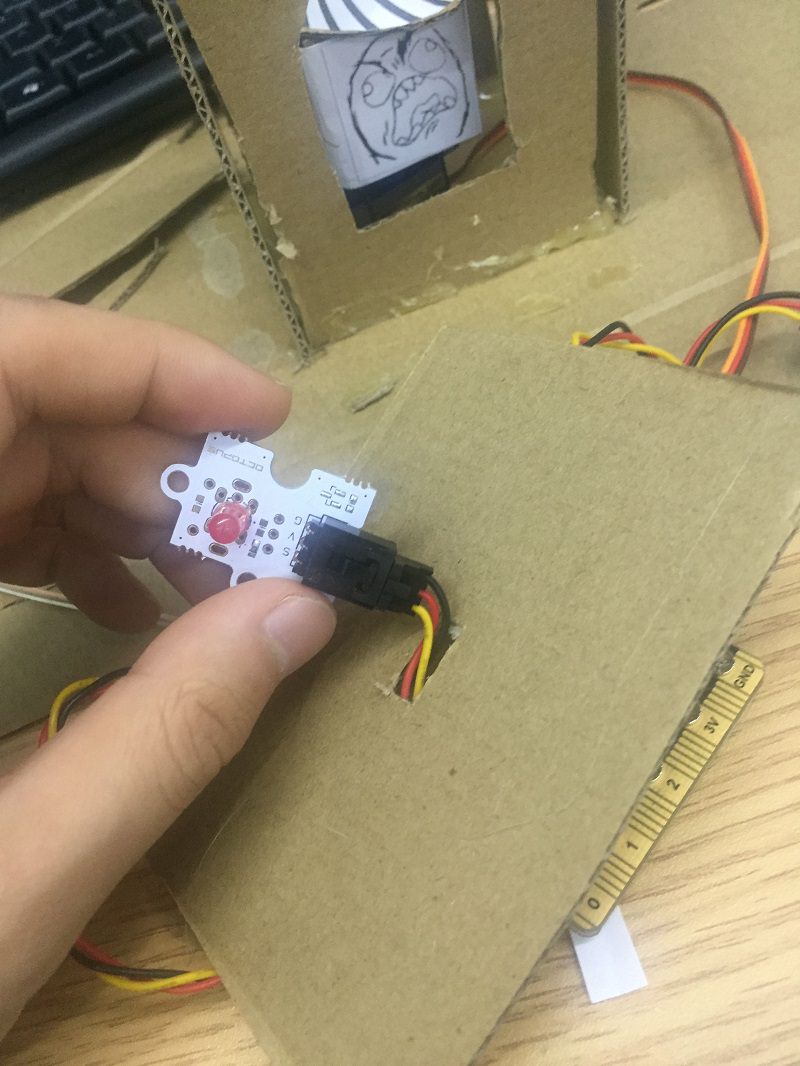

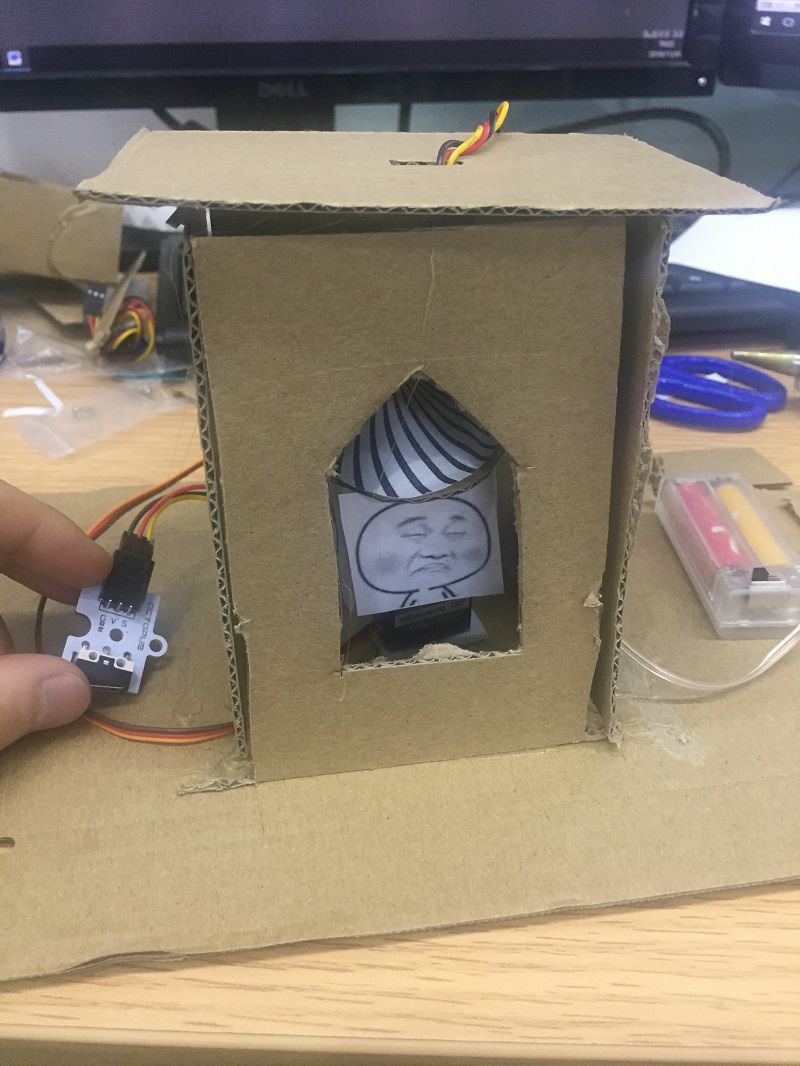

将多余的纸板裁掉,准备一张瓦楞纸板上面用小刀切一个能穿过线的小口,将灯线从中穿过,盖在小盒的顶部

../../_images/EHVofkw.jpg

../../_images/xp7iEj5.jpg

../../_images/FwJVqmw.jpg

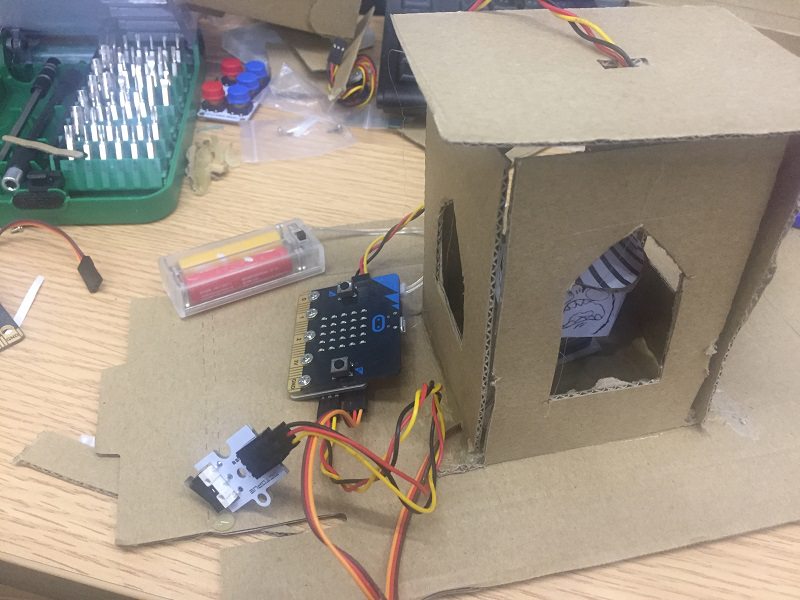

将元器件按如图摆放黏贴。

../../_images/OJpRAKH.jpg

7.5. 硬件连接图#

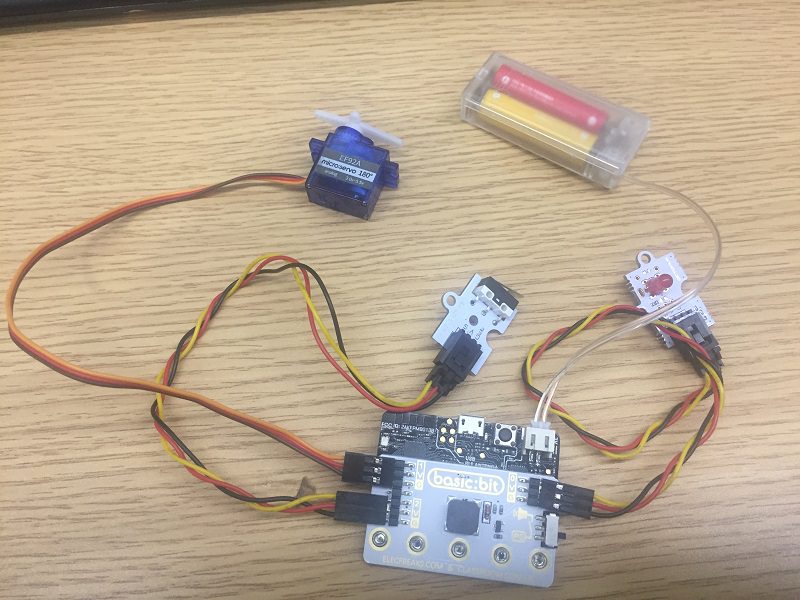

将小灯连接在P0口,舵机连接在P1口,碰撞传感器连接在P2口,将连接好的micro:bit和bisic:bit连上电池盒,如下。

../../_images/qIxyiCc.jpg

###注意要将bisic:bit的开关拨到P0位置。

7.6. 软件#


微软makecode

7.7. 编程#


步骤 1#

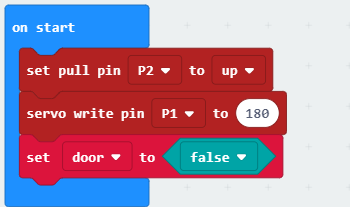

打开编程页面后,将P2口设置为高电平,保证一个稳定的信号。

然后将舵机控制转动的状态设置一个初值为false的变量为door,用来控制人脸转动的状态。

../../_images/XGUcluA.png

步骤 2#

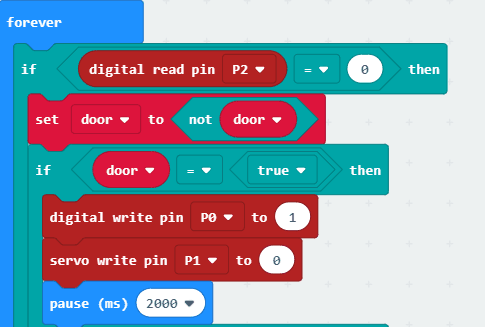

在forever循环中,拖入if判断语句,判断P2口的值是否等于0时,即触碰开关是否被按下;

当P2值等于0时,即触碰开关被按下时,将控制转动状态的变量DOOR取反,即如果为转动(true)即设置为不转动(false),反之亦然。

在这之后再拖入一个if判断语句,判断控制转动变量door的值,即判断转动的开关状态,如果door值为真,则将人脸转动(将P1值设为0),灯点亮。

../../_images/zZXlHV1.png

步骤 3#

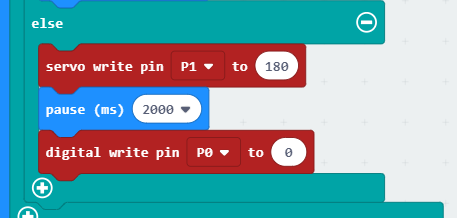

当P2值不等于0时,即触碰开关未被按下,人脸转动回初始样式(将P1值设为180),灯熄灭。

../../_images/Q8LsMmq.png

程序#

请参考程序连接:https://makecode.microbit.org/_6athRsVt02Aw

你也可以通过以下网页直接下载程序。

---

7.8. 结论#

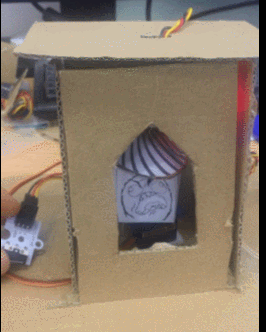

当触碰模块作为按钮被点亮,舵机状态被设置为0,转动180度,转动人脸,然后换一个方向继续控制人脸转动。

../../_images/g0CMLx6.gif

7.9. 思考#


怎样将震惊盒子的展示方式变为每一面依次旋转呢?
