13. Joystick:bit V1#

13.1. 简介#

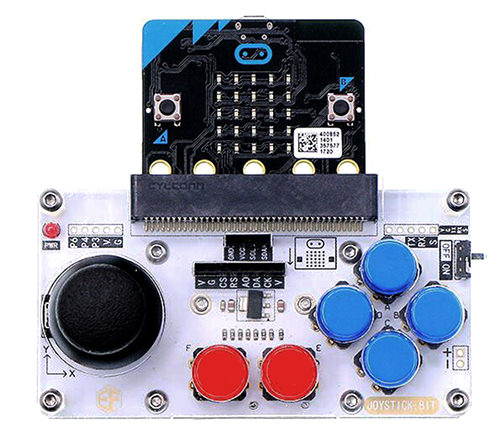

Joystick:bit是一款基于micro:bit 的游戏手柄。它包含了一个操纵杆手柄和6个可定义的按钮,同时内置GVS, IIC, SPI, UART接口,可实现多种功能。另外板载电源开关和外接电源接口,使用非常方便。

../_images/joystick_v1_01.jpg

13.2. 包装清单#


1 x Joystick:bit

13.3. 特点#


  • 编程语言:Javascript / Makecode / Microsoft Touch Develop / Python.

  • 支持 UART 串行接口。

  • 支持 GVS-Octopus 电子积木块。

  • 板载一个手柄操纵杆和9个可定义的按钮。

  • 支持IIC 模块扩展。

  • 内部输入电压: DC 3.9V-4.5V

  • 外部输入电压: DC 3.9V-18V

  • 尺寸:103 X 64 mm

  • 重量:54 g

13.4. 应用#


  • 支持蓝牙4.0设备(基于micro:bit)

  • 支持GVS接口模块,与Elecfreaks Octopus系列的电子积木块兼容。

  • 可远程遥控智能小车,平衡车等。

  • 可扩展遥控机器人,机械臂等。

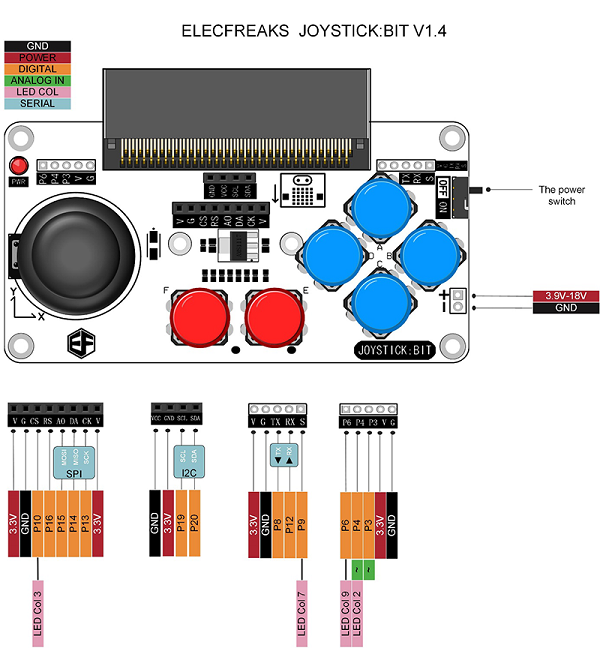

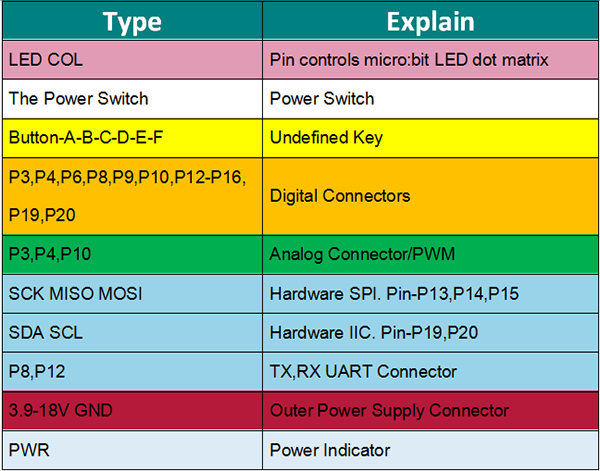

13.5. 引脚定义#


../_images/joystick_v1_02.png

../_images/joystick_v1_03.png

引脚接口详情#

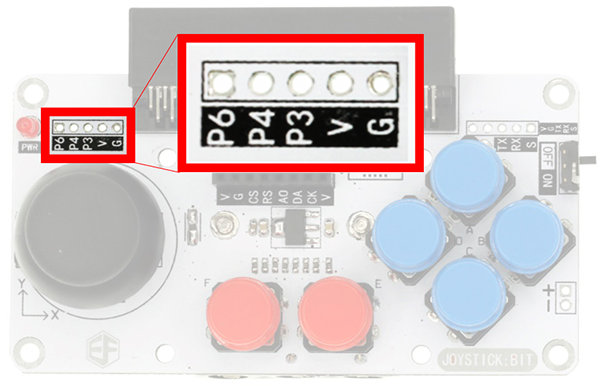

  1. CVS电子积木块的对应接口是G / V(3.3V) / P3 / P4 / P6。其中, P3 / P4对应的是模拟/PWM/数字接口,可以控制连接舵机和其他多种传感器。

../_images/joystick_v1_04.png

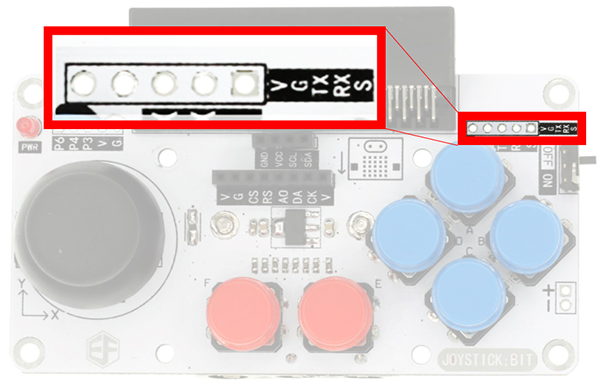

  1. UART 接口: V (3.3V) / G / TX / RX 是串行接口,可以兼容普通的无线通信模块,如HC08 / HC11。

../_images/joystick_v1_05.png

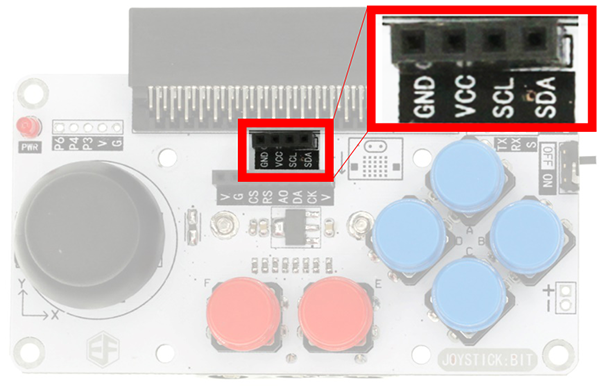

3.I2C 通信接口:GND / VCC(3.3V) / SCL / SDA是标准的I2C 接口,兼容3.3V 的I2C 传感器和设备等。

../_images/joystick_v1_06.png

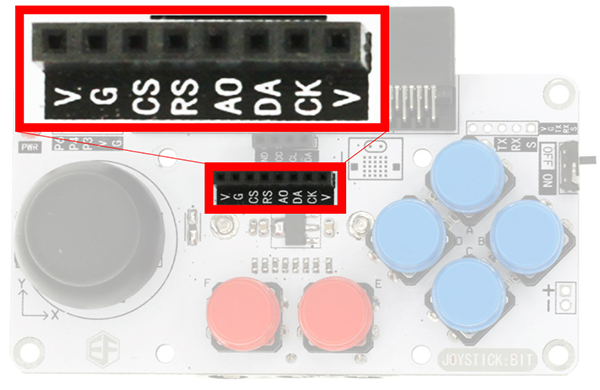

  1. SPI 通信接口:V / G / CS / RS / AO / DA / CK 接口兼容TFT 1.8英寸 LCD 模块,包括micro:bit主板上的SPI通信接口。

../_images/joystick_v1_07.png

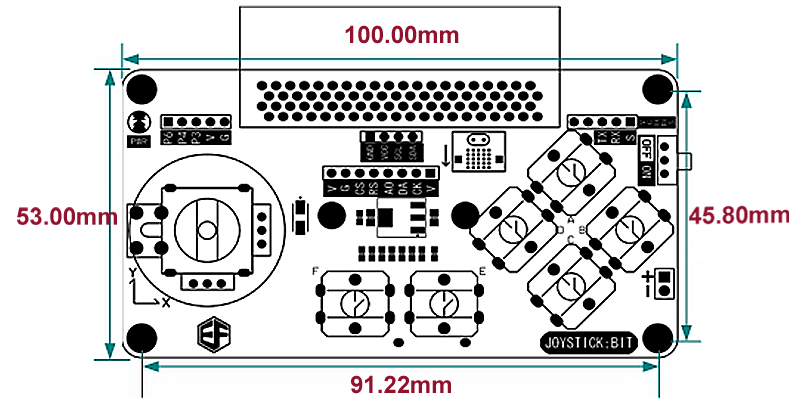

13.6. 尺寸#


../_images/joystick_v1_08.png

13.7. 编程#

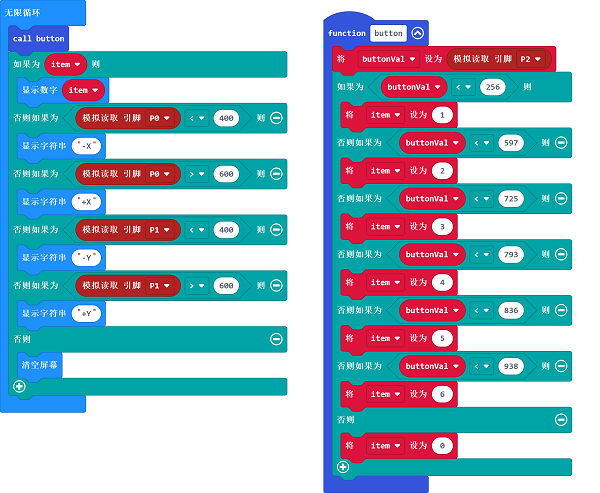

示例:

../_images/joystick_v1_09.png

按下按钮“1”, LED 显示“1”

按下按钮“2”, LED 显示“2”

按下按钮“3”, LED 显示“3”

按下按钮“4”, LED 显示“4”

按下按钮“5”, LED 显示“5”

按下按钮“6”, LED 显示“6”

沿“Y”轴方向向上推动手柄,LED 显示“+Y”

沿“Y”轴方向向下推动手柄,LED 显示“-Y”

沿“X”轴方向向左推动手柄,LED 显示“+X”

沿“X”轴方向向右推动手柄,LED 显示“-X”


参考链接: https://makecode.microbit.org/_ibCFsHHWUFKh .

或通过以下界面直接下载:

13.8. 更多信息#


若想获取更多信息,请查看: http://www.elecfreaks.com.
