15. 案例07 侧翻检测

15.1. 目的


  • 让Ring:bit智能车实现侧翻检测的功能。

15.2. 使用材料


  • 1 x Ring:bit Car 套件

15.3. 硬件连接图


  • Ring:bit扩展版的P1口连接左轮舵机,P2口连接右轮舵机。

../../_images/jBVHea8.png

15.4. 软件平台


微软 makecode

15.5. 编程


步骤 1

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/2qCyzQ71.png

  • 为了给Ring:bit套件编程,我们需要添加一个代码库。在代码抽屉底部找到“Add Package”,并点击它。这时会弹出一个对话框。搜索“ringbit”,然后点击下载这个代码库。

../../_images/1Wq2Mov1.jpg

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

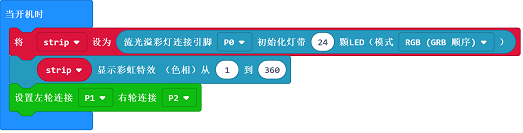

  • 从Basic中拖出一个on start积木块,为了让小车更加炫酷,调用小车的ranbowled发出渐变的彩色光芒,从Neopixel函数库中加入控制彩虹灯的set函数,设置彩虹灯的变化值为1-360。 然后初始化ring:bit扩展板的P1,P2口分别对应小车左右轮胎。

../../_images/ring_bit_car_v2_case_07_01.png

步骤 3

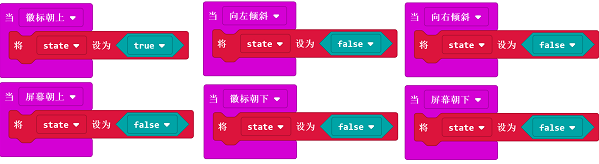

  • 在variables函数库中设置一个名为state的变量,用来控制小车的运行状态。 然后从input函数库中,拖入和micro:bit状态有关的6种触发状态,当logo up触发时设置state变量为真值,其他的5种状态触发时都设置为假值。

../../_images/ring_bit_car_v2_case_07_02.png

步骤 4

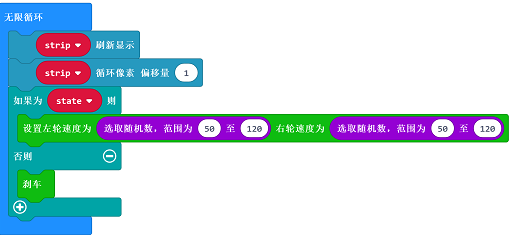

  • forever循环中设置彩虹灯发出七彩灯光,设置灯光颜色渐变。 根据state的值,控制小车的运行,当小车的车身状态为正常状态时,设置小车以随机方式运动。 当车身状态为翻转状态时,停止小车运行。

../../_images/ring_bit_car_v2_case_07_03.png

程序

请参考程序连接:https://makecode.microbit.org/_asoLxTRz4Dg2

你也可以通过以下网页直接下载程序。

---

15.6. 结论

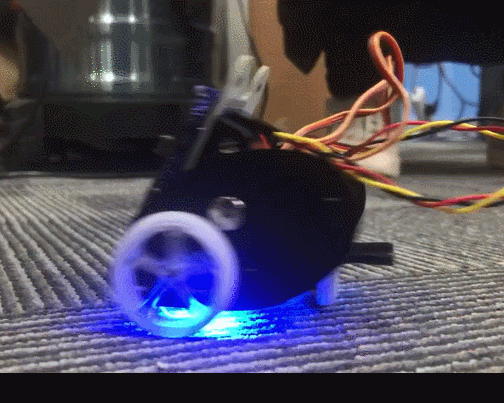

  • 小车正常运行,当小车翻倒后,小车停止运动。

../../_images/buZmNej.gif

15.7. 思考


  • 能不能借助一些其他的套件的传感器模块,让小车有更出色的发挥?
