23. 手势识别电子积木#

23.1. 简介#

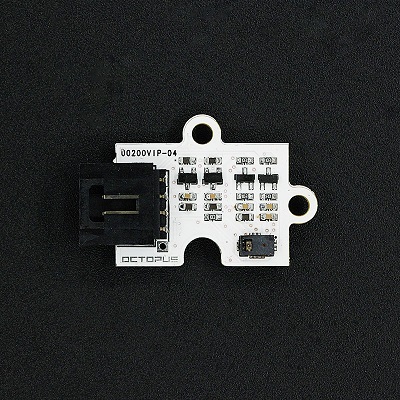

OCTOPUS手势传感器是PAJ7620U2,它将手势识别功能与通用I2C接口集成到一个芯片中。 它可以识别9个手势,包括向上移动、向下移动、向左移动、向右移动等,只需轻轻一挥你的手即可轻轻滑动等等。

../../_images/AVBdYeR.jpg

23.2. 特性#


  • 三线端口设计,防止误插,易于使用。

23.3. 技术规格#


项目 参数
SKU EF04078
检测位 内置接近检测
手势 9基本手势(上/下/右/左/前进/后退/顺时针/逆时针/波计数)
检测范围 5-10cm
环境光免疫力 100k
电源 5V
工作温度 -20℃~70℃
尺寸 23.48mm×31.28mm

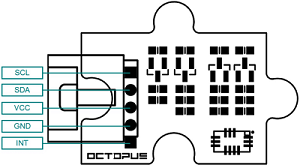

23.4. 外形与定位尺寸#


../../_images/FW7bmzW.png

23.5. 快速上手#

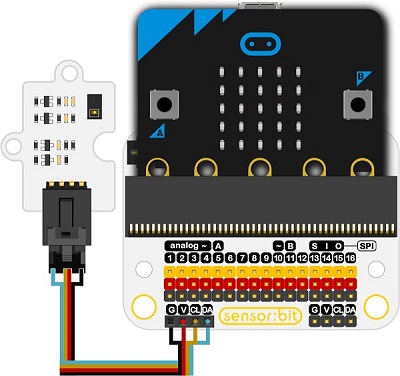

所需器材及连接示意图#

以sensor:bit为例

../../_images/ef04078_08.jpg

添加Package#

在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/smtcNoB.png

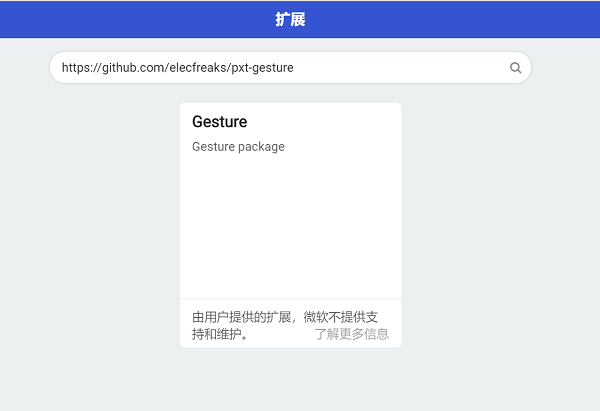

点击“Extensions”,在弹出的对话框中搜索“https://github.com/elecfreaks/pxt-gesture”,下载手势识别传感器代码库。 ../../_images/ef04078_05.png

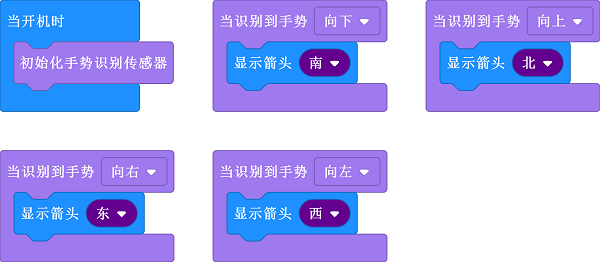

如图所示编写程序#

../../_images/ef04078_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_Dry9Rm7xpi2A

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

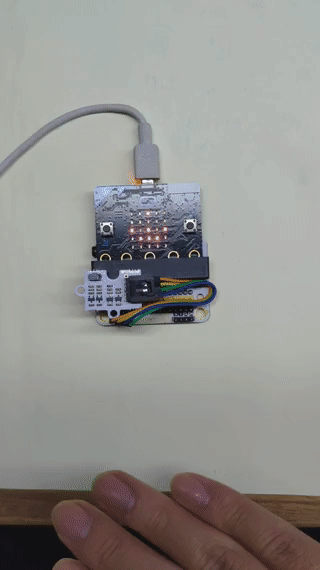

结果#

  • 随着手势动作的不一样,micro:bit点阵屏上显示出不同方向的箭头。

../../_images/ef04078_07.gif
