2. 钮扣电池扩展板(power:bit)

2.1. 简介


power:bit纽扣电池板是一种最小尺寸的微型扩展板。它能够给micro:bit主板供电,并且板载蜂鸣器,通过排针引出了P1、P2、GND、3V接口。可以与我们的亚克力表带和主板搭配使用。

2.2. 特性


  • 由两个3V的CR2025锂电池供电。

  • 板载蜂鸣器,蜂鸣器由P0口控制。

  • 通过排针引出P1、P2、3V、GND引脚。

  • 可以搭配亚克力表带和micro:bit主板使用。

2.3. 参数


项目 | 参数 :-: | :-: 品名|power:bit 版本号|V1.6 SKU| EF03409 工作电压|2.7~3.3V 蜂鸣器|支持 尺寸|42x52mm 净重|10.7g

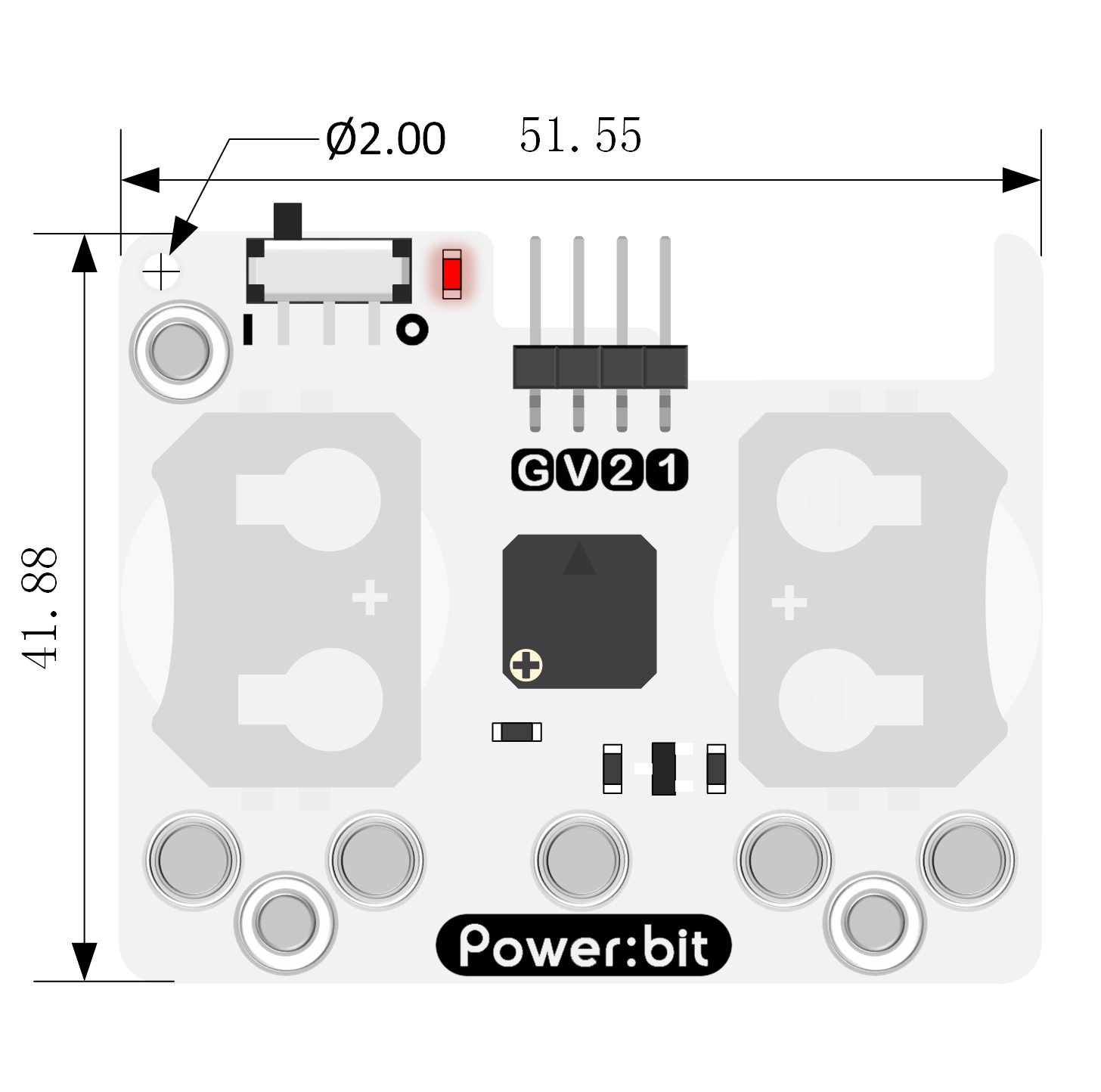

外型与定位尺寸

../../_images/BQCpLVu1.png

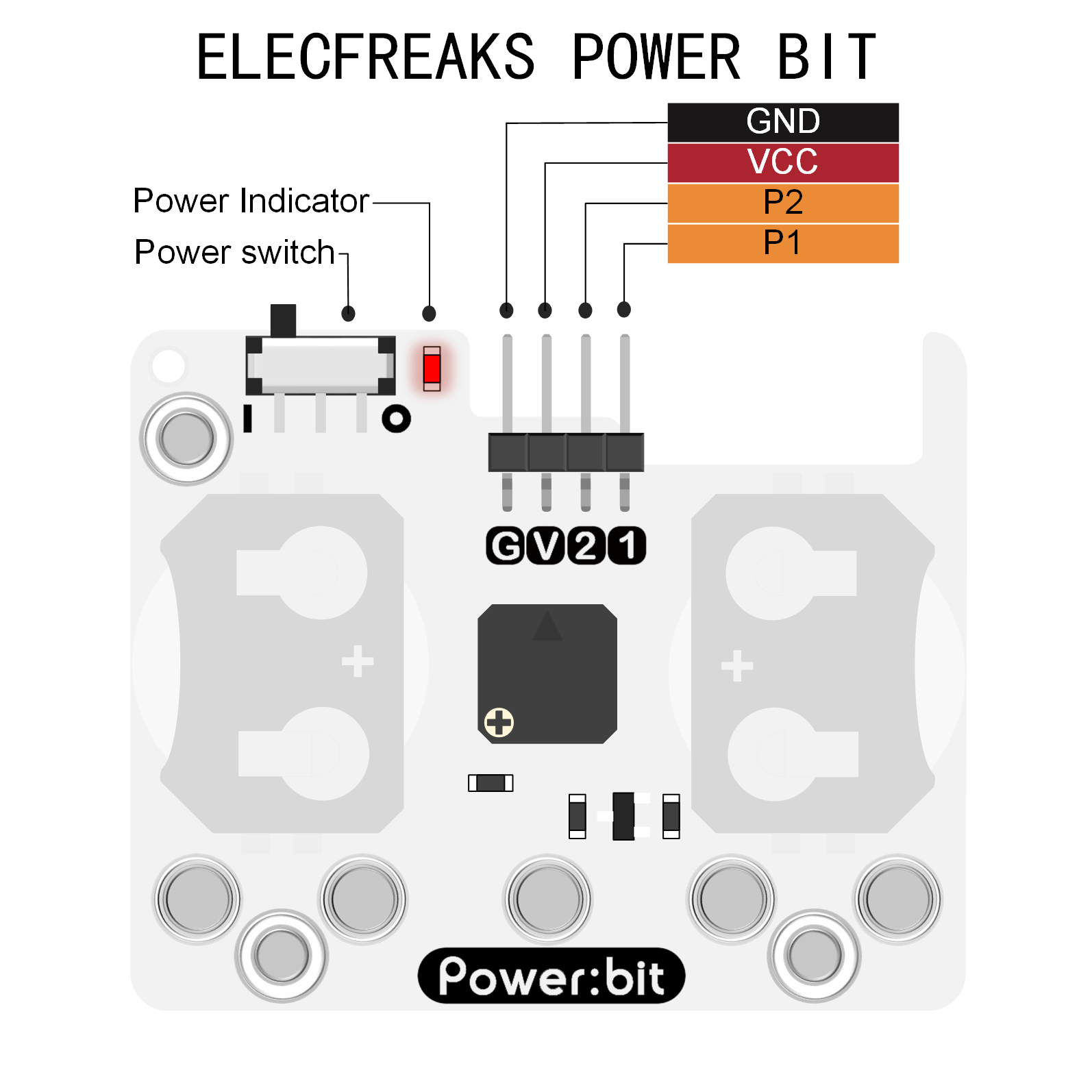

2.4. 引脚接口框图

../../_images/ONnPnR71.png

2.5. 主要功能模块介绍


电源开关

I档打开电源,O档关闭电源。

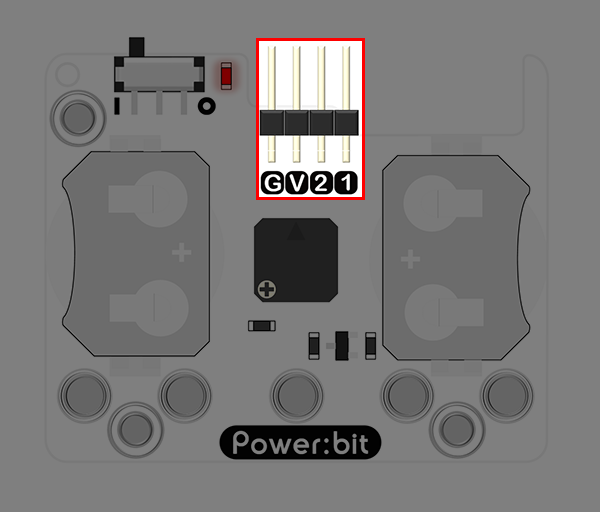

1x4排针接口

../../_images/9uskWP91.png

从排针引出P1、P2、3V、GND引脚,可以扩展使用。

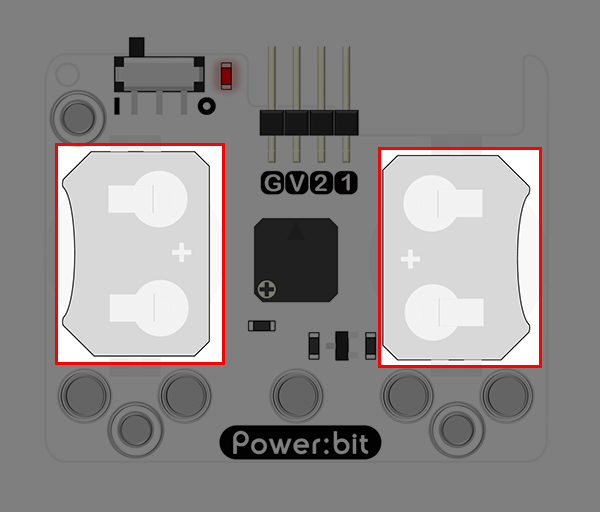

两个CR2025电池座

../../_images/RkOmiZc1.png

可以便捷插入2025电池(3V锂锰扣式电池)供电

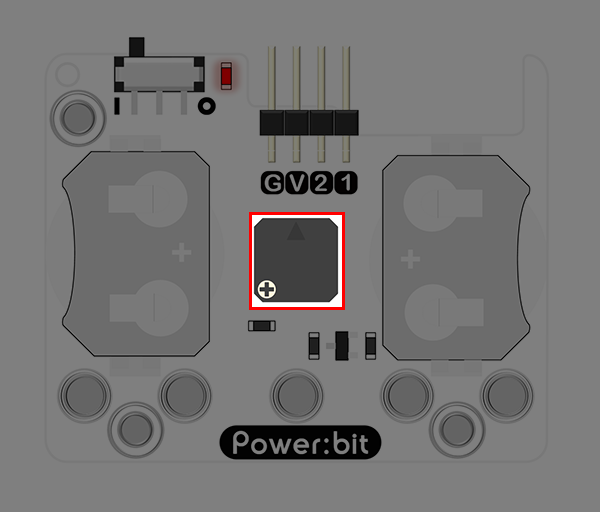

蜂鸣器

../../_images/eNtjso81.png

蜂鸣器由P0口控制,能够播放音乐。

2.6. 快速上手


硬件连接

通过五个螺丝丁将micro:bit主板和power:bit固定连接起来,并将两个3V的2025电池装入power:bit扩展板上电池座中。当开关拨动到I档时,2025电池给micro:bit主板和power:bit主板供电,拨动到O档时2025电池不供电。

软件编程

打开makecode,编写程序micro:bit主板点阵屏显示爱心闪烁图案。 程序代码链接:https://makecode.microbit.org/_MP28fbDmUMfz

你也能通过下列窗口直接下载代码

结果

micro:bit主板点阵显示爱心闪烁图案。
