40. MQ5气体传感器电子积木#

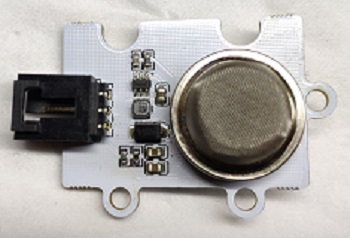

40.1. 简介#

MQ-5气体传感器对液化气,天然气,城市煤气有较好的灵敏度, 对乙醇,烟雾几乎不响应。

../../_images/04029_01.png

40.2. 特性#


  • 三线端口设计,防止误插,易于使用。

40.3. 技术规格#


项目 参数
SKU EF04029
接口类型 模拟
引脚定义 S-Sigal V-VCC G-GND
工作电压 3V
产品尺寸 38x27mm

尺寸:

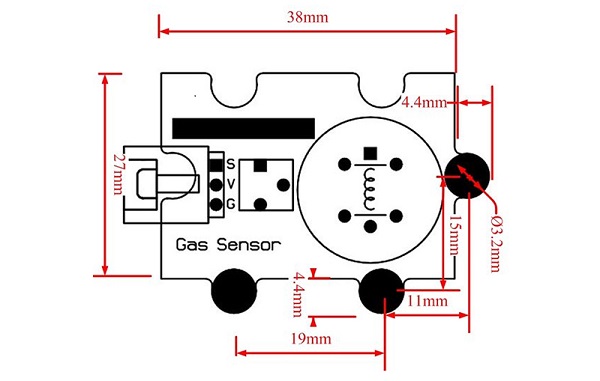

40.4. 外形与定位尺寸#


../../_images/04029_02.png

40.5. 快速上手#


所需器材及连接示意图#


  • 如下图所示,将MQ5气体传感器连接到扩展板的P1端口。

以iot:bit为例

../../_images/04029_03.png

如图所示编写程序#

../../_images/04029_04.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_KJVXj9Co2UXU

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 硬件连接后需要预热三分钟,等读数相对稳定后再将传感器探头靠近被测气体进行检测。

  • 随着环境一氧化碳气体浓度的改变,micro:bit的led显示器上显示的数值随之升高而变大。

40.6. python编程#


步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

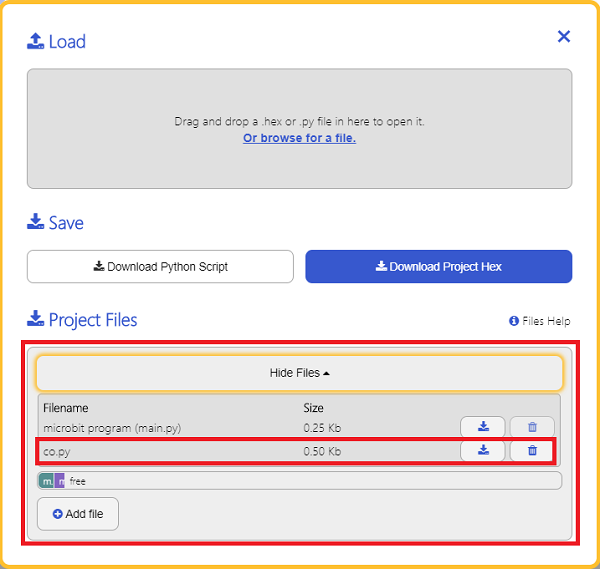

为了给MQ5气体传感器编程,我们需要添加co.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择co.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04029_10.png

步骤 2#

参考程序#

from microbit import *
from co import *

co = CO(pin1)
while True:
    display.scroll(co.get_co())
    sleep(100)

结果#

  • 在micro:bit的LED矩阵上显示当前MQ5传感器返回的读数。

40.7. 相关案例#


40.8. 技术文档#
