28. 课程_27 招财猫#


  • 用micro:bit和迷你舵机做一个属于你的招财猫,按下按钮就能让它的手臂摆动。由新加坡国立大学的Tim设计。

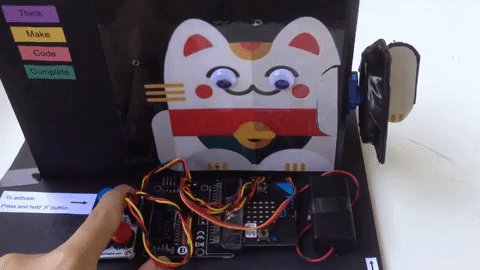

28.1. 目标#


../../_images/IduYkyz.gif

  1. 做一个纸板猫猫,安装可摇动手臂。

  2. 让猫猫随你所想而动。

  3. 小提示:跟着步棸一起做吧~

28.2. 所需材料#


  • 1 x ADKeypad

  • 1 x 电池包

  • 2 x 黄色LED

  • 1 x 扩展板

  • 1 x micro:bit

  • 1 x 迷你舵机

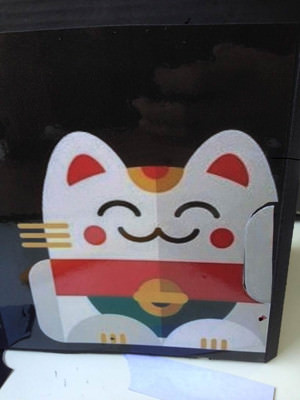

28.3. 步棸 1 – 选择一只猫#


../../_images/ujaWK5w.jpg

  • 找一只猫的图片,将纸板按照图片样式裁剪。

  • 选你自己喜欢的猫猫~

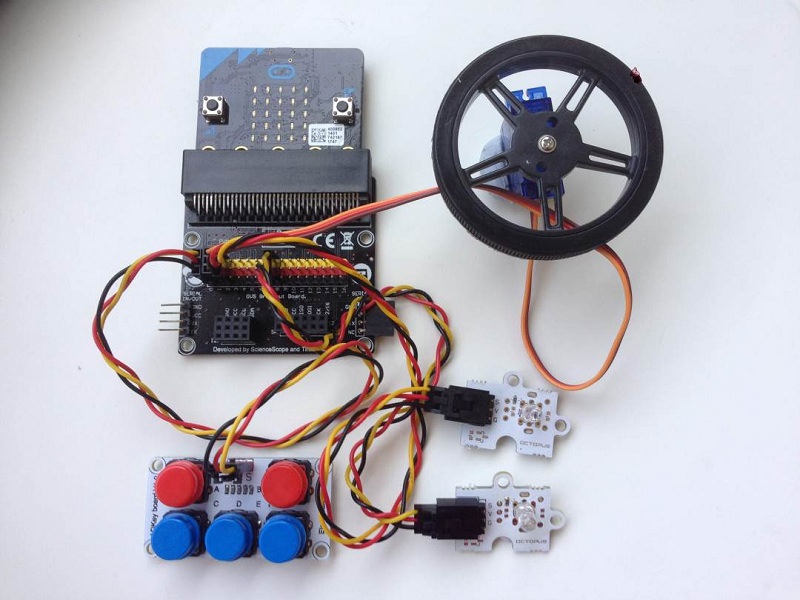

28.4. 步棸 2 – 连接电子件#


../../_images/cTOOFfU.jpg

连接以下零件至扩展板

  1. ADKeypad连接至金手指‘0’

  2. 迷你舵机连接至金手指 ‘1’

  3. 2盏LED灯分别连接至金手指‘2’ 和‘8’

是否按规定颜色线连接跳线与并不会影响电子件的使用。但毫无疑问,按照颜色连接能帮你更好的分辨电子连接口。

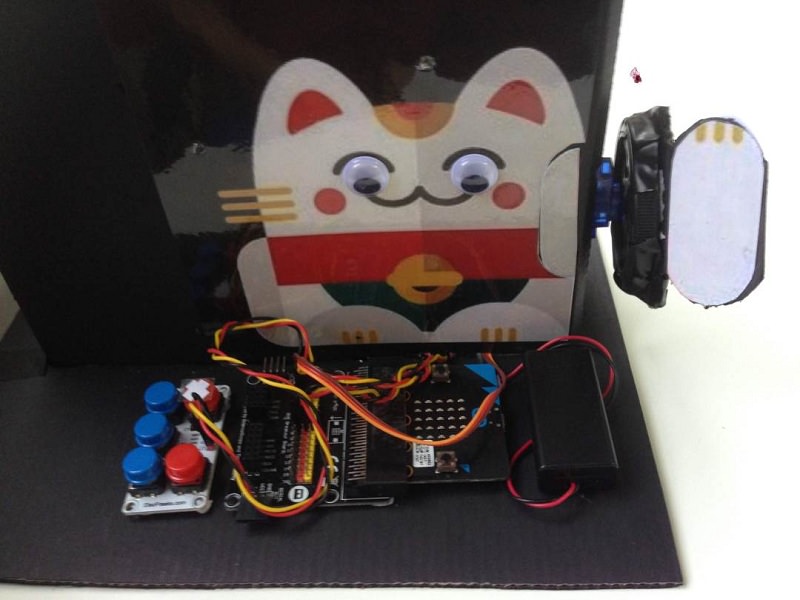

28.5. 步棸 3 – 将电子件与你的猫猫连接#


../../_images/hxcVuc4.jpg

  1. 将迷你舵机安装在纸板猫猫的右边。

  2. 在纸板上留两个圆孔,透出LED的闪光。

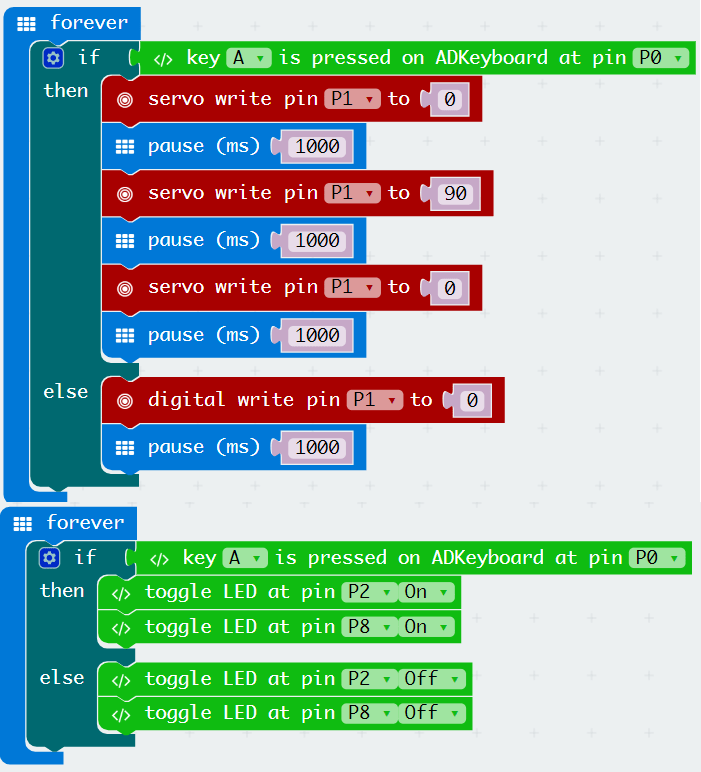

28.6. 步棸 4 – micro:bit编程#


../../_images/HINCWOv.png

  1. 如上图在MakeCode页面中编写micro:bit代码。

  2. 按下按钮‘A’(2盏LED灯发出光芒,舵机带动猫猫手臂摆动)

28.7. 超酷哦!#


现在你的招财猫会摇臂啦~想想还可以让它怎样活动把~
