36. 七段四位数码管电子积木#

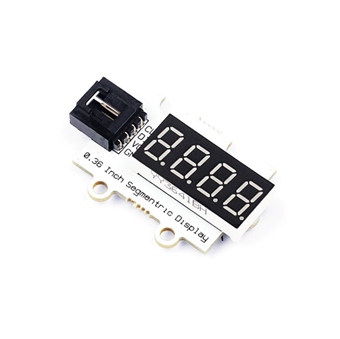

36.1. 简介#


../../_images/04056_1.jpg

36.2. 特性#


  • 3V电压支持micro:bit驱动

36.3. 技术规格#


项目 参数
SKU EF04056
电源需求 3V-5.5V
引脚定义 1-CLK 2-DIO 3-VCC 4-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

36.4. 外形与定位尺寸#


36.5. 快速上手#


所需器材及连接示意图#

添加Package#


在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/smtcNoB.png

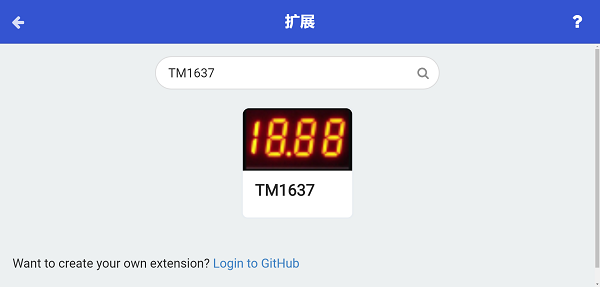

点击“Extensions”,在弹出的对话框中搜索“TM1637”,下载TM1637代码库。

../../_images/04056_3.png

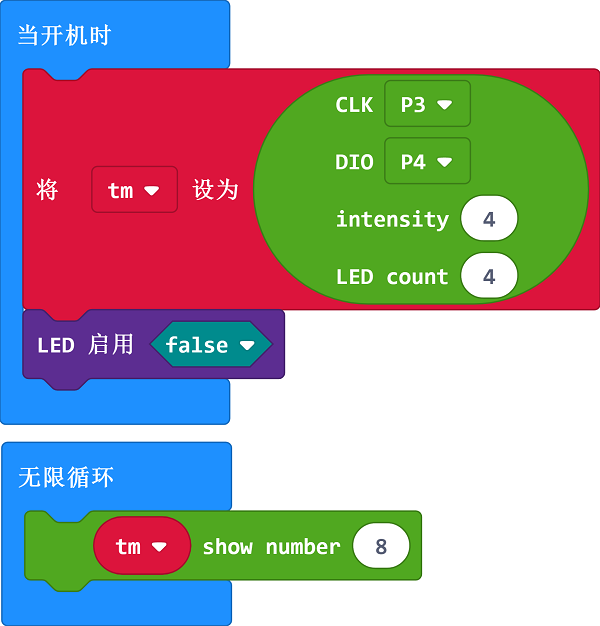

如图所示编写程序#

  • 通过七段四位数码管显示数字

../../_images/04056_5.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_P5HfWFAvHe8J 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过七段四位数码管显示设定数字

36.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

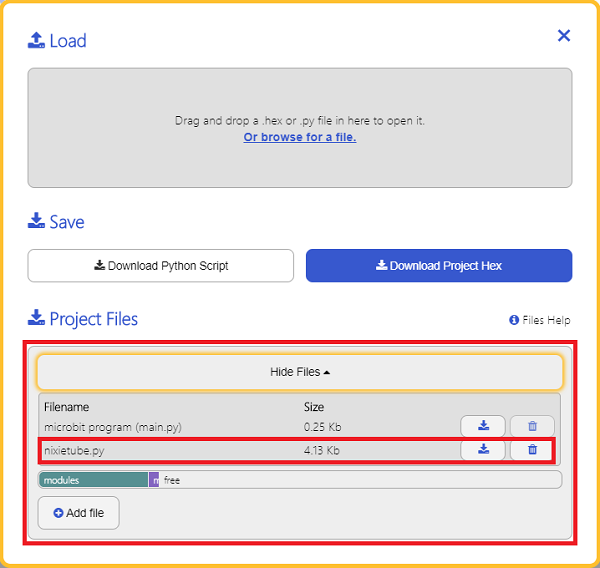

为了给七段四位数码管编程,我们需要添加nixietube.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择nixietube.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04056_10.png

步骤 2#

参考程序#

from microbit import *
from nixietube import *

tm = NIXIETUBE(pin1, pin2)

n = 0
while 1:
    tm.set_show_num(n)
    n += 1

结果#

  • 在七段四位数码管显示计数。
