35. 语音识别模块

35.1. 简介

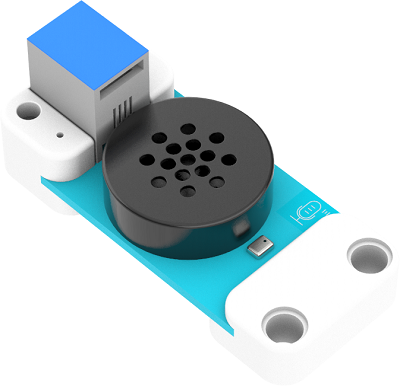

实现语音智能控制,如语音控制智能车前进、后退、启动巡线模式等。

../_images/05037_01.png

35.2. 特性


  • RJ11端口设计,防止误插,易于使用。

35.3. 技术规格


项目 参数
SKU EF05037
接口 RJ11
接口类型 IIC
工作电压 3.3V
核心IC SNR3512M

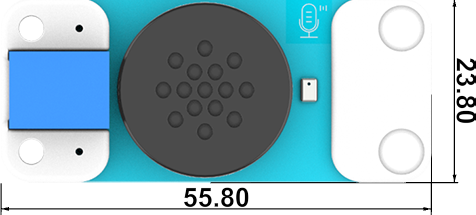

35.4. 外形与定位尺寸


../_images/05037_02.png

35.5. 快速上手

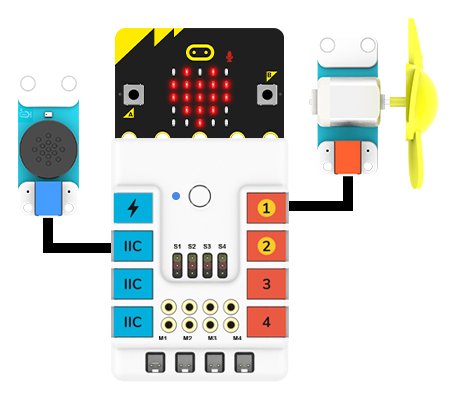

所需器材及连接示意图


  • 如下图所示,将语音识别模块连接到哪吒扩展板的IIC端口,并将风扇模块连接到哪吒扩展板的J1端口。

../_images/05037_03.png

35.6. makecode编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给语音识别模块编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

可选词条

microbitplanetX\./images/05037_05.png

步骤 2

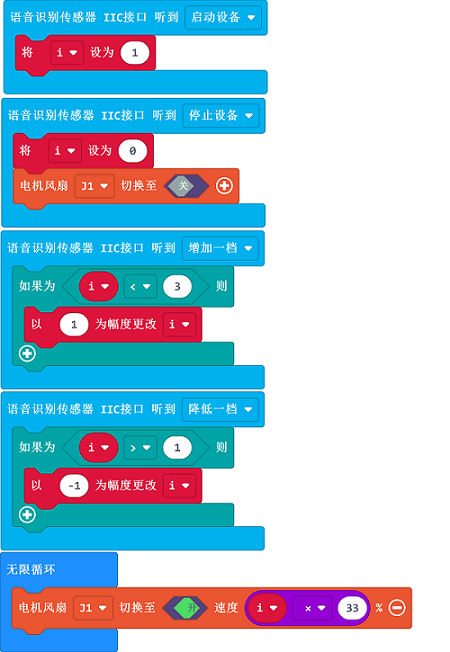

如图所示编写程序

../_images/05037_06.png

参考程序

请参考程序连接:https://makecode.microbit.org/_9j8UEEYi82tF

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 通过语音识别模块控制风扇转动。

35.7. python编程


步骤 1

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_072.png

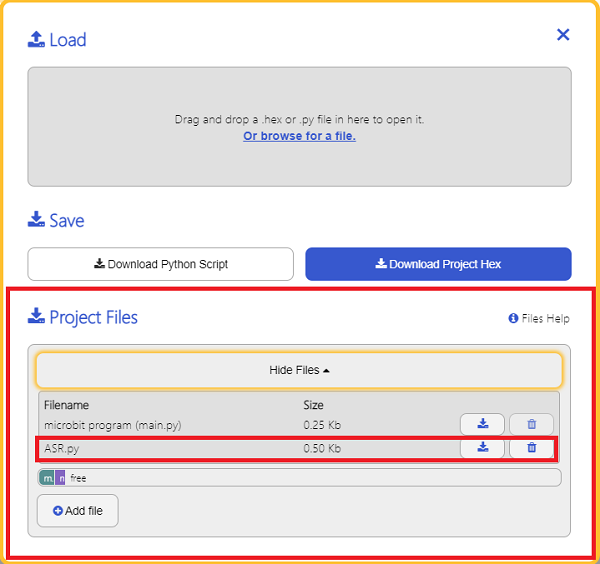

为了给语音识别模块编程,我们需要添加文件ASR.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择ASR.py文件添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05037_10.png

35.8. 语音指令以及对应的返回值

语音指令 反馈音 返回值
你好小恩 你好啊/我在呢 1
打开车灯 车灯已打开 10
关闭车灯 已关闭 11
向左转 左转弯 12
向右转 右转弯 13
向前进 全速前进 14
向后退 倒车请注意 15
巡线模式 进入巡线模式 16
避障模式 进入避障模式 17
停车 已停车 18
启动设备 设备运行 20
停止设备 设备关闭 21
暂停运行 休息一下 22
继续运行 开始工作啦 23
增加一档 已增加 24
降低一档 已降低 25
播放音乐 欣赏音乐吧 26
关闭音乐 已关闭 27
切换音乐 欣赏下一首音乐 28
执行功能一 执行功能一 31
执行功能二 执行功能二 32

步骤 2

参考程序

from microbit import *
from ASR import *

asr = ASR()


while True:
    display.scroll(asr.get_ASR())

结果

  • LED矩阵显示语音识别模块的返回值。

35.9. 相关案例


35.10. 技术文档
