23. BME280气压传感器#

23.1. 简介#

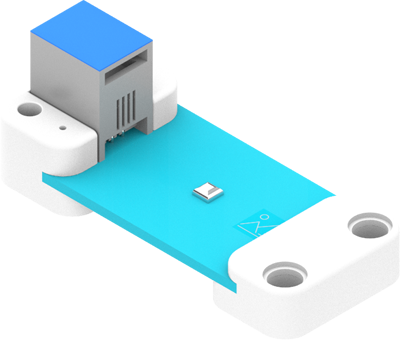

BME280 气压传感器是基于数字湿度、压力和温度传感器的组合传感器,还能够根据气压值计算出海拔高度。

../_images/05022_01.png

23.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

23.3. 技术规格#


项目 参数
SKU EF05022
接口 RJ11
接口类型 IIC
工作电压 3.3V
核心IC BME280

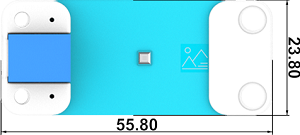

23.4. 外形与定位尺寸#


../_images/05022_02.png

23.5. 快速上手#


所需器材及连接示意图#

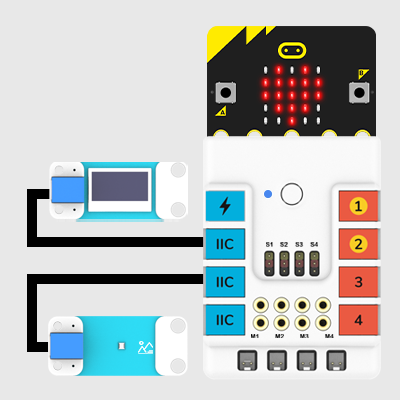

  • 如下图所示,将BME280气压传感器连接到哪吒扩展板的IIC端口,并将OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05022_03.png

23.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给BME280气压传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

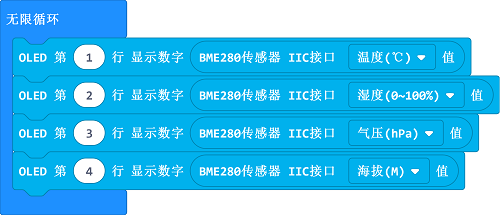

如图所示编写程序#

../_images/05022_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_7z9hCwWb77zj

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过OLED显示屏显示当前的温度值、湿度值、气压值和海拔高度。
