25. 噪音传感器电子积木#

25.1. 简介#

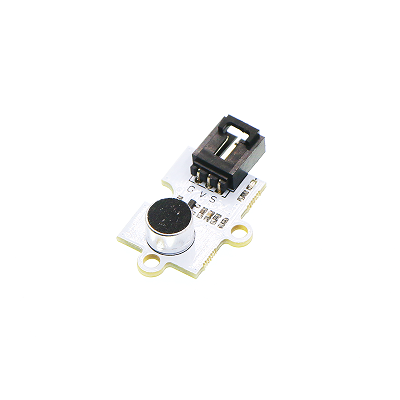

声音传感器对声音强度特别敏感,可用于检测环境声级,更大的噪声会有更大的输出正弦波振幅。

../../_images/hP4azP5.png

25.2. 特性#


  • 三线端口设计,防止误插,易于使用。

25.3. 技术规格#


项目 参数
SKU EF04081
输出电压 3.3V-5V
正弦波 大声的噪声带来更大的输出正弦波振幅
## 外形与定位尺寸

25.4. 快速上手#

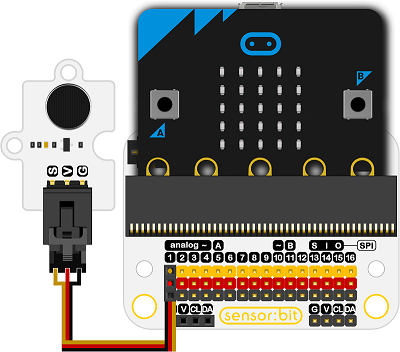

所需器材及连接示意图#

  • 如图连接扩展板的P1口

以sensor:bit为例

../../_images/I9xA8Ms.png

添加Package#

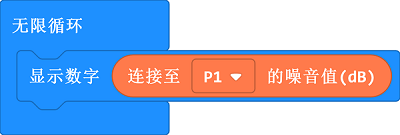

如图所示编写程序#

1.添加led显示模块

2.显示读取到的声音信息

../../_images/04081_01.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_c9P1uiUkC7JE

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • micro:bit的点阵屏上显示分贝信息。

25.5. python编程#


步骤 1#

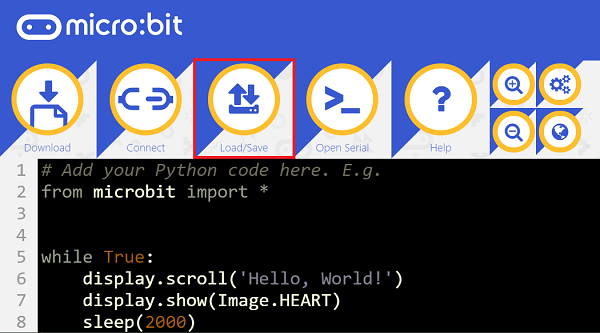

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

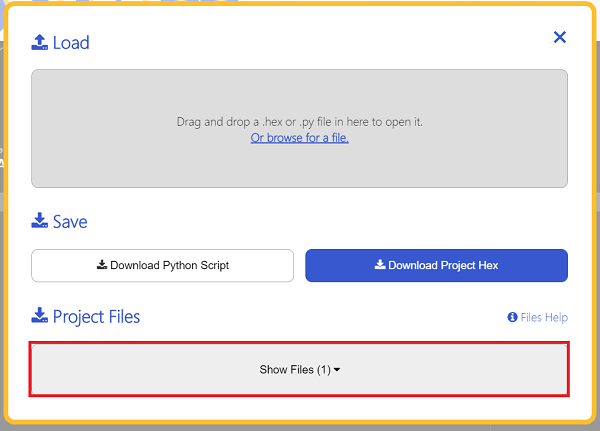

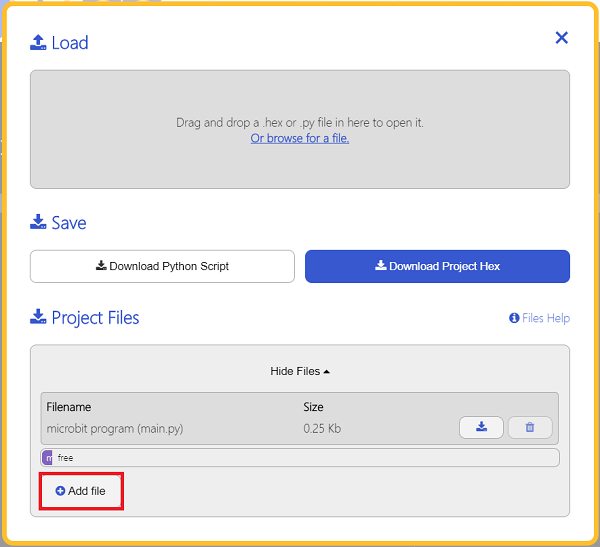

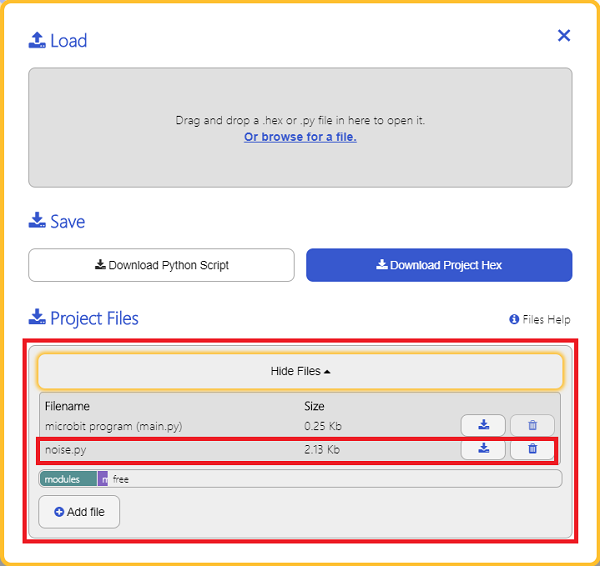

为了给噪音传感器编程,我们需要添加noise.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择noise.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04081_10.png

步骤 2#

参考程序#

from microbit import *
from noise import *

s = NOISE(pin1)
while True:
    x = s.get_noise()
    display.scroll(x)

结果#

  • 在micro:bit的LED矩阵上显示当前噪音传感器返回的读数。
