3. Ring:bit六合一搭建套件案例01:交通灯#

3.1. 目的#

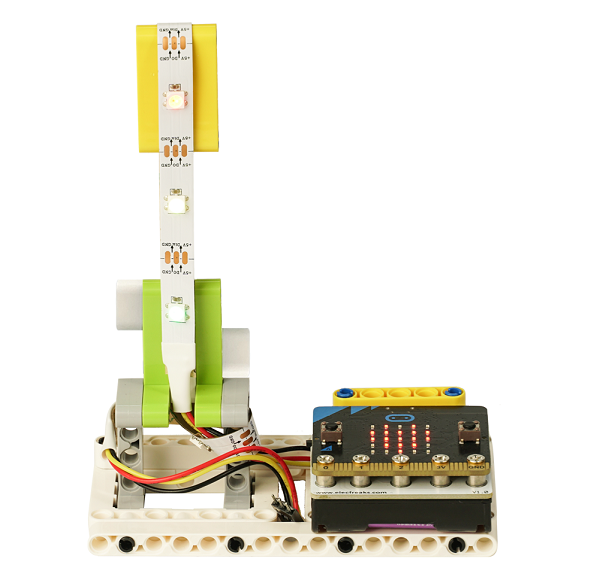

  • 使用Ring:bit六合一搭建套件制作交通灯

../../_images/Ringbit_Bricks_Pack_case_01_01.png

3.2. 使用材料#

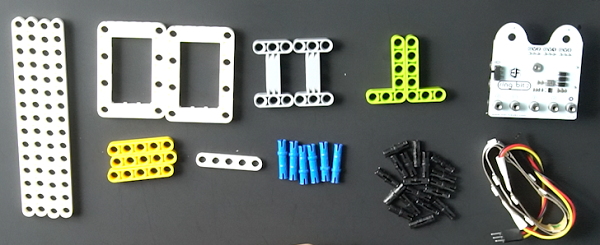

六合一积木搭建套件(淘宝购买链接)

../../_images/Ringbit_Bricks_Pack_case_01_02.png

3.3. 背景知识#


3.4. 积木搭建#

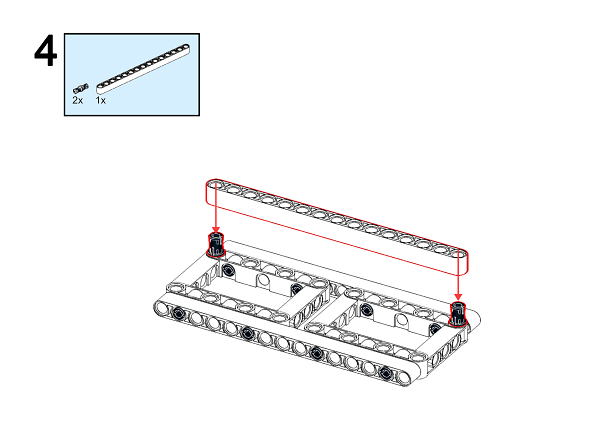

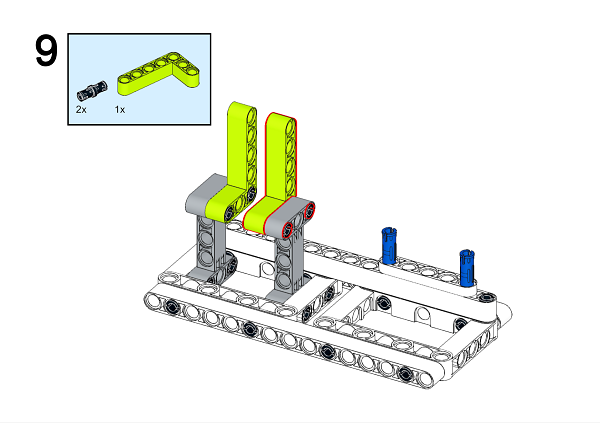

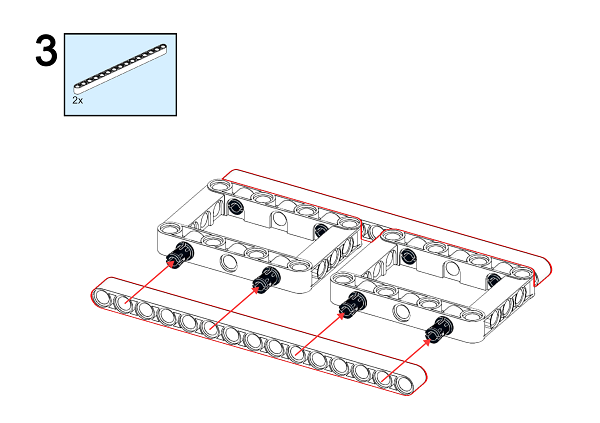

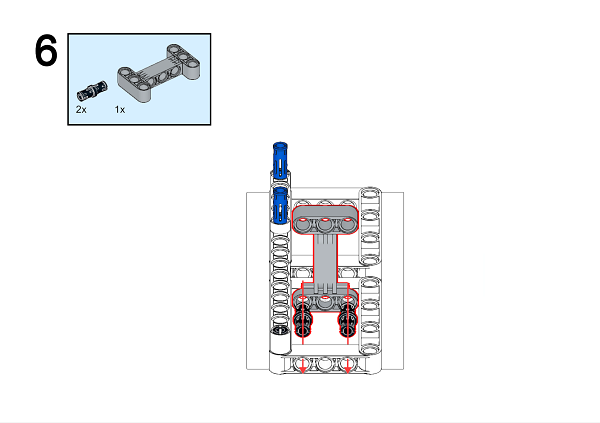

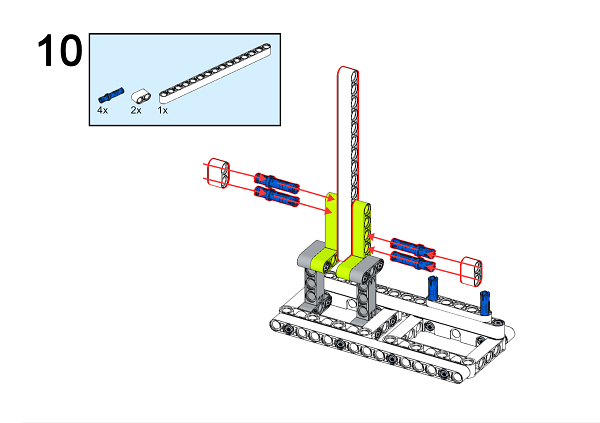

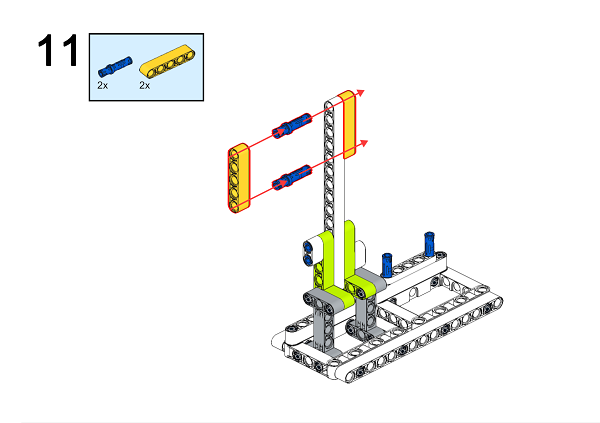

../../_images/Ringbit_Bricks_Pack_step_01_01.png

../../_images/Ringbit_Bricks_Pack_step_01_02.png

../../_images/Ringbit_Bricks_Pack_step_01_03.png

../../_images/Ringbit_Bricks_Pack_step_01_04.png

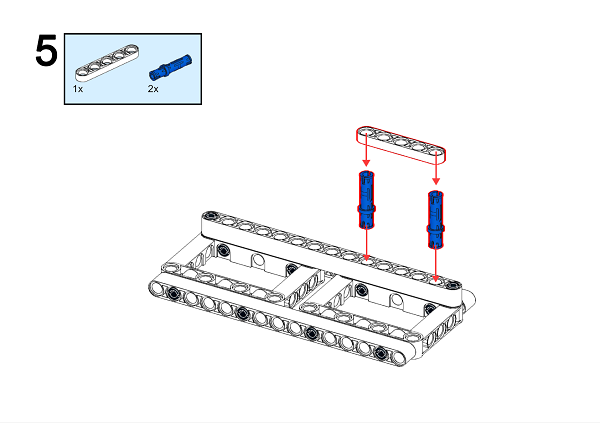

../../_images/Ringbit_Bricks_Pack_step_01_05.png

../../_images/Ringbit_Bricks_Pack_step_01_06.png

../../_images/Ringbit_Bricks_Pack_step_01_07.png

../../_images/Ringbit_Bricks_Pack_step_01_08.png

../../_images/Ringbit_Bricks_Pack_step_01_09.png

../../_images/Ringbit_Bricks_Pack_step_01_10.png

../../_images/Ringbit_Bricks_Pack_step_01_11.png

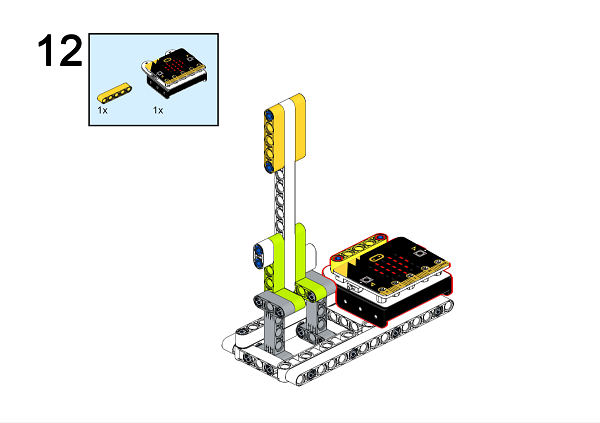

../../_images/Ringbit_Bricks_Pack_step_01_12.png

../../_images/Ringbit_Bricks_Pack_step_01_13.png

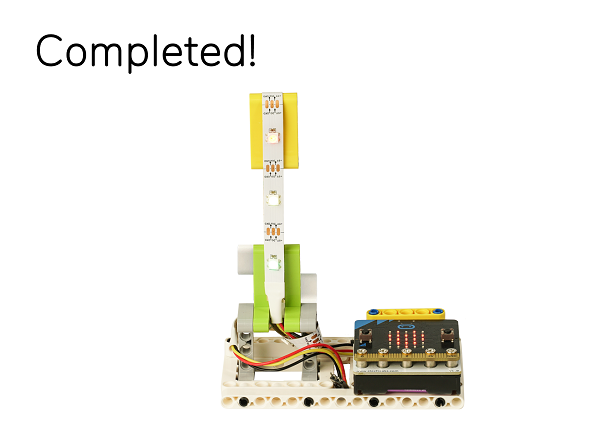

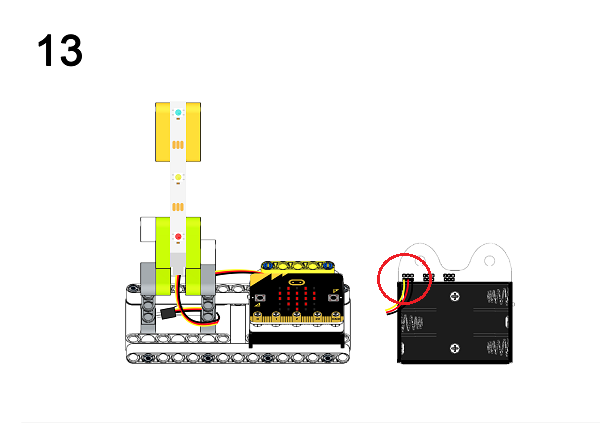

***注意:接线时黄色线需要连接在端口上方标有数字(0/1/2)的位置。

../../_images/Ringbit_Bricks_Pack_step_01_14.png

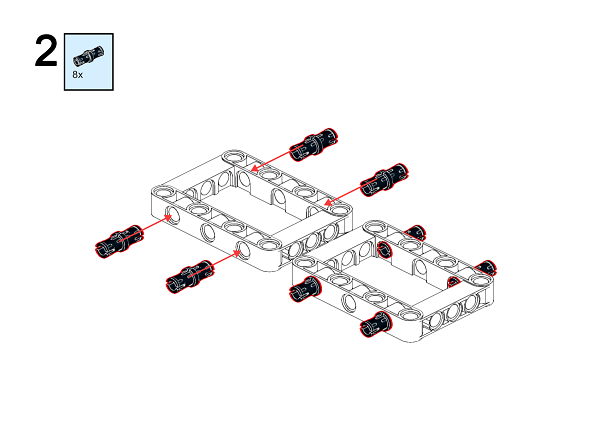

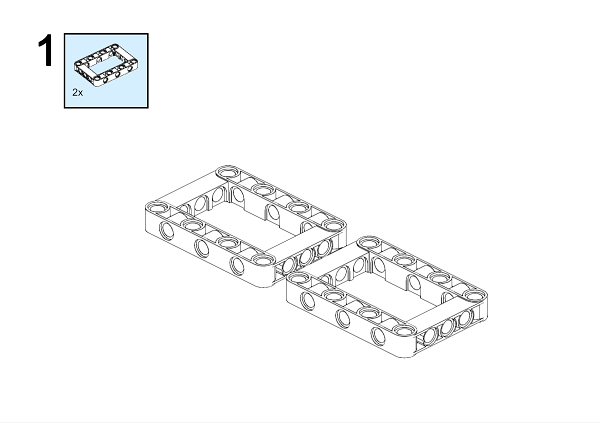

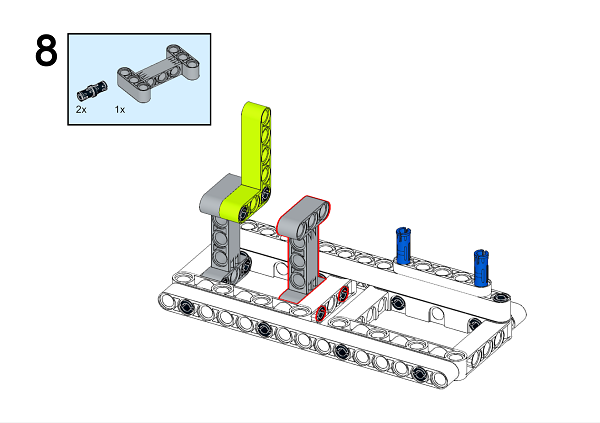

通过下面链接下载PDF文档即可获得详细的搭建步骤图 Github下载

3.5. 软件#


微软makecode

3.6. 编程#


步骤 1#

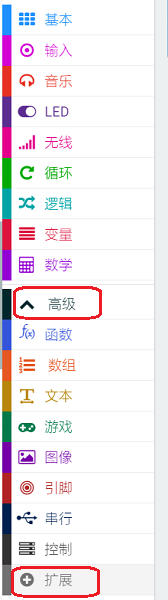

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/Ringbit_Bricks_Pack_case_01_03.png

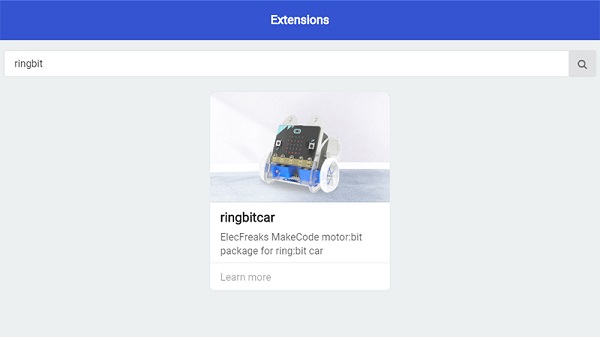

为了给Ringbit_Bricks_Pack套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”Ringbit”,然后点击下载这个代码库。

../../_images/Ringbit_Bricks_Pack_case_01_04.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

当开机时中插入将strip设为流光溢彩灯连接引脚积木块,设置为P0口。初始化灯带3颗LED(模式RGB(GRB顺序))。

../../_images/Ringbit_Bricks_Pack_case_01_05.png

步骤 3#

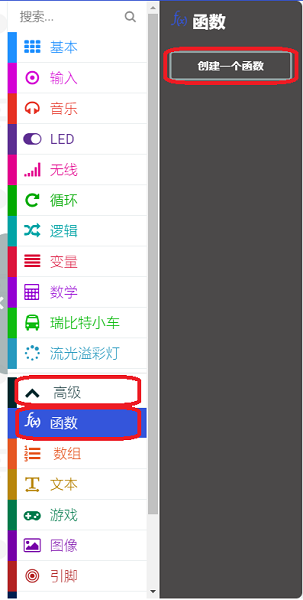

如图所示,在MakeCode的代码抽屉中点击“高级”,并选择“函数”,并点击“创建一个函数”。

../../_images/Ringbit_Bricks_Pack_case_01_06.png

步骤 4#

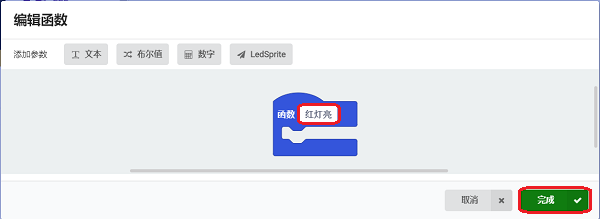

如图所示,输入函数名“红灯亮”点击完成,创建一个函数,用同样的方法创建“黄灯亮”和“绿灯亮”函数。

../../_images/Ringbit_Bricks_Pack_case_01_07.png

步骤 5#

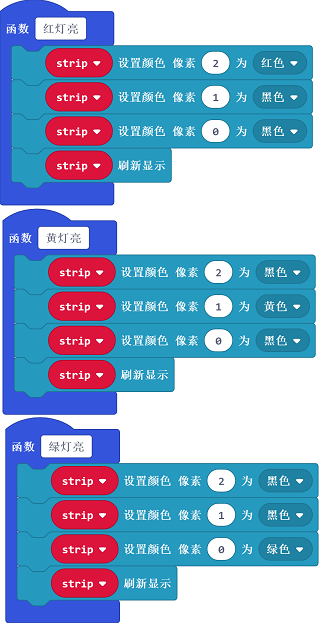

如图所示,在“红灯亮”函数中设置第3颗LED灯为红色,其他两个灯为黑色;在“黄灯亮”函数中设置第2颗LED灯为黄色,其他两个灯为黑色;在“绿灯亮”函数中设置第1颗LED灯为绿色,其他两个灯为黑色。

../../_images/Ringbit_Bricks_Pack_case_01_08.png

步骤 6#

如图所示,在“无限循环中”调用“红灯亮”函数,然后暂停3000ms;调用“黄灯亮”函数,然后暂停1000ms;调用“绿灯亮”函数,然后暂停3000ms.

../../_images/Ringbit_Bricks_Pack_case_01_09.png

程序#

请参考程序连接:https://makecode.microbit.org/_JvyADy1vH4y5

你也可以通过以下网页直接下载程序。

现象#

当电源接通后,红灯亮3秒,然后黄灯亮1秒,最后绿灯亮3秒。

3.7. 思考#


3.8. 常见问题#


3.9. 相关阅读#


1868年12月10日,第一盏信号灯在伦敦议会大厦的广场上诞生,由当时英国机械师德·哈特设计、制造,灯柱高7米,挂着一盏红、绿两色的提灯–煤气交通信号灯(由值勤警察手动控制灯的颜色转换),这是城市街道的第一盏信号灯。不幸的是这盏面世23天的煤气交通信号灯突然爆炸自灭,使一位正在值勤的警察也因此断送了性命。从此,城市的交通信号灯被取缔了。 直到1914年,在美国的克利夫兰市才率先恢复了红绿灯(电气信号灯)。 1918年,美国底特律的交警威廉·波茨发明了第一盏由红绿黄三色组成的信号灯。
