17. 土壤湿度电子积木

17.1. 简介

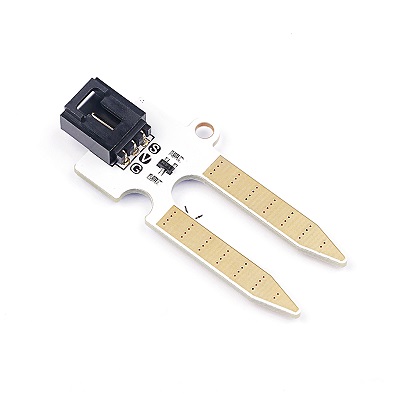

  • Octopus Soil Moisture 传感器可以读取土壤中的水分含量。

../../_images/6eULTGI.jpg

17.2. 特性


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

17.3. 技术规格


项目 参数
SKU EF04027
电源需求 3V-5.5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

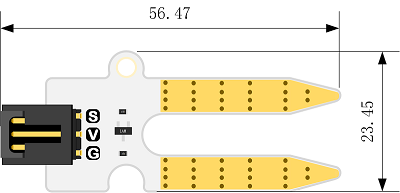

17.4. 外形与定位尺寸


../../_images/fNkBc5w.png

17.5. 快速上手

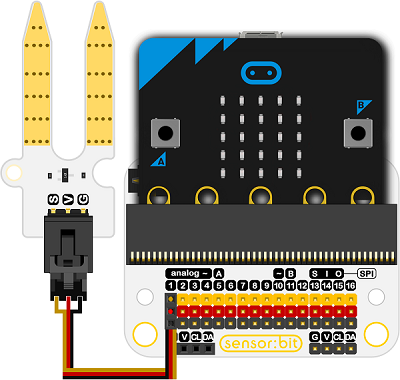

所需器材及连接示意图

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/gcLtAb7.png

添加Package

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/smtcNoB.png

  • 点击“Extensions”,在弹出的对话框中搜索“iot”,下载iot代码库。

../../_images/AaZxCEb1.jpg

如图所示编写程序

  • 循环显示土壤湿度值。

../../_images/04027_03.png

参考程序

请参考程序连接:https://makecode.microbit.org/_8EuFUqJA3Vff 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 将此传感器模块插入土壤中后,可以在micro:bit的点阵屏上显示出土壤含水量的值。

17.6. Python 编程

步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus\sensor\./images/05001_07.png

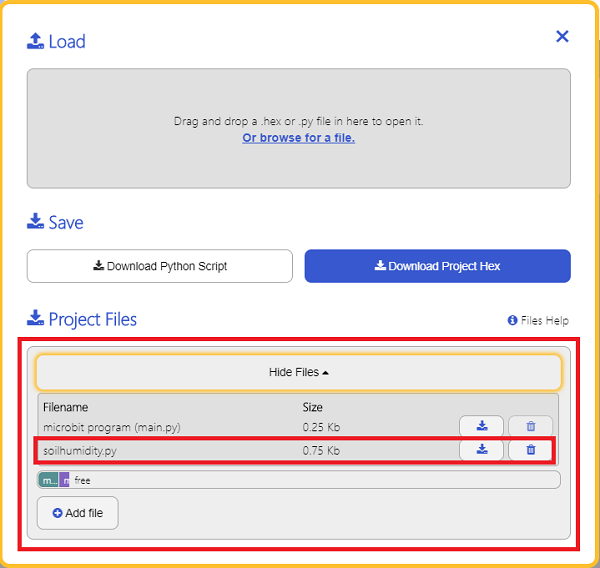

为了给土壤湿度传感器编程,我们需要添加soilhumidity.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择soilhumidity.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04027_10.png

步骤 2

参考程序

from microbit import *
from soilhumidity import *

s = SOILHUMIDITY(pin1)
while True:
    display.scroll(s.get_soilhumidity())
    sleep(100)

结果

  • 通过micro:bit的LED矩阵显示当前土壤湿度传感器的返回值。

17.7. 相关案例


17.8. 技术文档
