27. 紫外线强度传感器电子积木#

27.1. 简介#

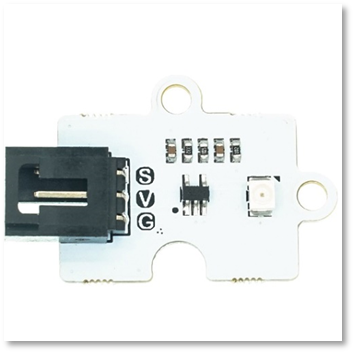

Octopus Analog UV sensor (GUVA-S12SD)是我们OCTOPUS系列的紫外线传感器电子积木,它的基本设计是根据OCTOPUS电子积木系列设定的,它的外形、PCB固定孔、电子积木的接口的设定是相同的。

可以测量太阳光紫外线强度总量,线性电压信号输出,可用作紫外线测试仪,紫外线指数仪,火焰检测等。

../../_images/04093_01.png

27.2. 特性#


  • 为需要高可靠性和精准性测量紫外线指数(UVI)的场合所设计

  • 采用3V供电,可支持micro:bit。

  • 接线方便。

27.3. 参数#


  • 品名:紫外线强度传感器电子积木

  • SKU:EF04093

  • 工作电压:DC 3~5.5V

  • 连接模式:G-GND,V-VCC,S-信号引脚

  • 测试精度:±1 UV INDEX

  • 响应波长:200nm-370nm

  • 响应时间:小于0.5秒

  • 尺寸:38.9x23.5mm

  • 净重:5g

27.4. 外型与定位尺寸#


27.5. 快速上手#


硬件连接#

将模块通过带扣杜邦线插入octopus:bit上的P1引脚,将micro:bit主板插入octopus:bit。

软件编程#

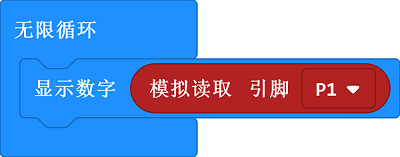

打开makecode,模拟读取P1口,返回值为紫外线强度,显示在LED点阵显示屏上。

../../_images/04093_03.png

程序代码链接:https://makecode.microbit.org/_4urWJCMeuh4L

你也能通过下列窗口直接下载代码

结果#

点阵显示屏显示当前紫外线值。

27.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

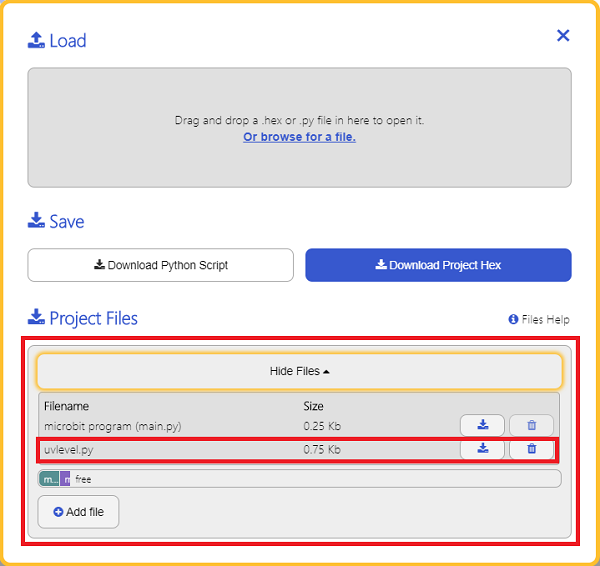

为了给紫外线传感器编程,我们需要添加uvlevel.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择uvlevel.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04093_10.png

步骤 2#

参考程序#

from microbit import *
from uvlevel import *

s = UVLEVEL(pin1)
while True:
    display.scroll(s.get_uvlevel())

结果#

  • 通过LED矩阵显示紫外线传感器的返回值。

27.7. 常见问题#
