5. 圣诞树彩灯#

5.1. 介绍#


圣诞树彩灯,板载6颗可编程彩虹LED,装饰圣诞节的美丽夜晚。

5.2. 特征#


  • 圣诞树外形,适合搭建圣诞主题场景。

  • 采用可编程彩虹LED,可以自定义任意色彩。

  • 采用鳄鱼夹线连接,无需扩展板。

5.3. 参数#


|项目|参数| |:-:|:-:| |品名|圣诞树彩灯| |SKU| EF03420| |输入电压|DC 3.3~5.0V| |尺寸|75.93mm X 50.00mm| |净重|6.5g|

5.4. 快速入门#


准备套件#

  • 1 x 圣诞树彩灯

  • 3 x 鳄鱼夹线(产品不包含鳄鱼夹线,请另行购买。)

  • 1 x micro:bit(产品不包含micro:bit,请另行购买。)

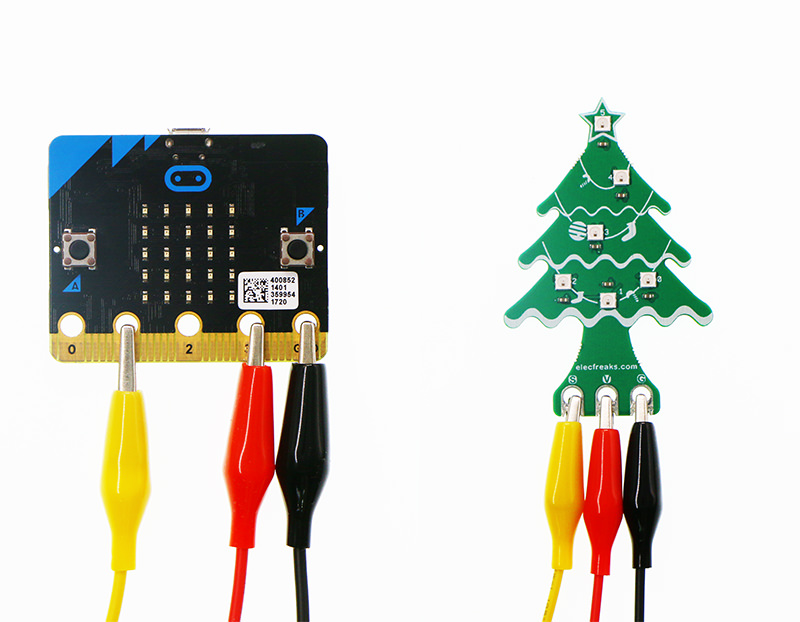

硬件连接#

  • 黑色鳄鱼夹与micro:bit上GND端连接,黑色鳄鱼夹另一端与圣诞树彩灯右端标示G端连接

  • 红色鳄鱼夹与micro:bit上3V端连接,红色鳄鱼夹另一端与圣诞树彩灯中间标示V端连接

  • 黄色鳄鱼夹与micro:bit上1端口连接,黄色鳄鱼夹另一端与圣诞树彩灯中间标示S端连接

../../_images/8uQCfYE.jpg

软件编程#

步骤 1#

../../_images/04098_01.png

  • 搜索neopixel,添加neopixel代码库。

../../_images/04098_02.png

步骤 2#

  • 从neopixel函数库中拖出 set strip to neopixel at pin with leds as 积木块加入’当开机时’中,设置引脚为P0,灯珠数为6,使用rgb模式。

../../_images/03420_01.png

步骤 3#

  • 从neopixel函数库中拖出strip rotate 积木块加入到’无限循环’中,将参数设置为1,设置为灯珠一个一个改变颜色。

  • 再拖出一个strip show积木块,用于使圣诞树发出七彩光芒。

../../_images/03420_02.png

程序#

请参考程序连接:https://makecode.microbit.org/_Ukp8C5M2dbr2

你也可以通过以下网页直接下载程序。

结果#

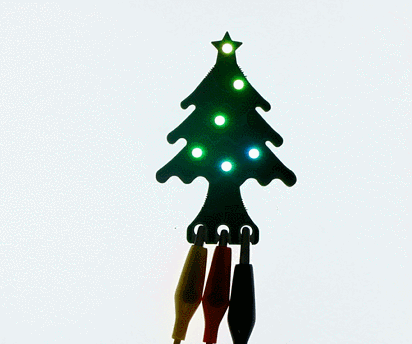

圣诞树彩灯发出七彩的光芒,为圣诞夜增添一分美丽。

../../_images/fDvmCab.gif
