20. 18B20温度传感器电子积木#

20.1. 简介#

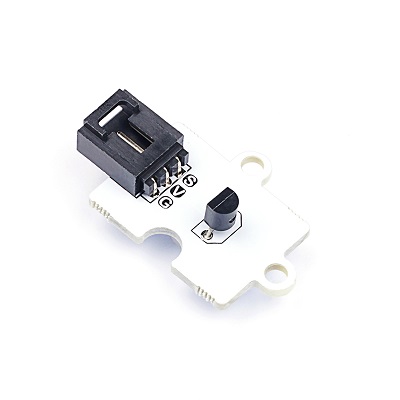

是基于Maxim IC DS18B20 1-Wire的数字温度传感器。

../../_images/c8DrDnH.jpg

20.2. 特性#


  • 它可以报告C级,9到12位精度,-55C到125C(+/- 0.5C)。每个传感器都有一个独特的64位串行 蚀刻在其中的数字可以允许在一条数据总线上使用大量传感器。

20.3. 技术规格#


项目 参数
SKU EF04042
功耗 超低功耗
工作温度 -20-70℃
工作电压 3.3-5V

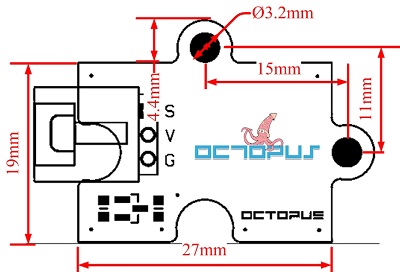

20.4. 外形与定位尺寸#


../../_images/Bc8O78l.jpg

20.5. 快速上手#

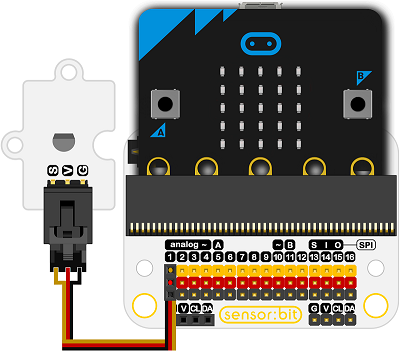

所需器材及连接示意图#


以sensor:bit为例

../../_images/Sc5JwUT.png

添加Package#


在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smtcNoB.png

点击“扩展”,在弹出的对话框中搜索“iot”,下载iot代码库。

../../_images/qChMeYd.png

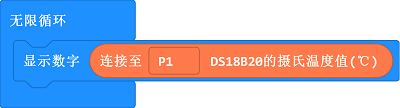

如图所示编写程序#

../../_images/kO6z0oE.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_85pYi9bx5PUY

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • micro:bit的点阵屏上显示相关的温度信息。

20.6. 相关案例#


20.7. 技术文档#


Datasheet
