3. 第一节:KidsIot平台使用手册#

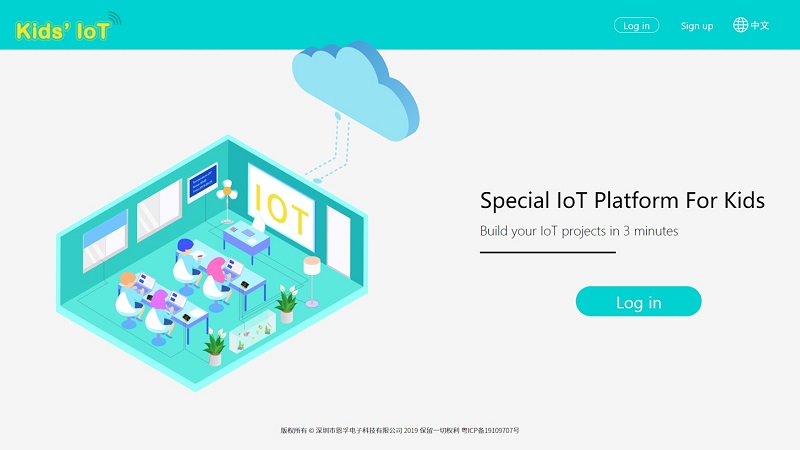

  • KidsIot是恩孚科技出品的一个简单易用的物联网平台,3分钟连接物联网,实施远程操控microbit。(中/英文切换文暂时没有更新) 平台链接:KidsIoT云平台: https://www.kidsiot.cn/

../../_images/kidsiot_01.jpg

3.1. KidsIoT 平台账号注册#

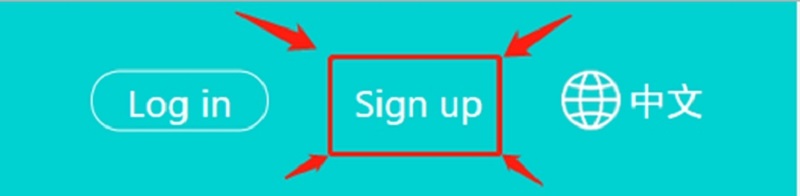

  • 进入KidsIoT 官网,点击Sing up进入注册新账号页面

../../_images/kidsiot_02.jpg

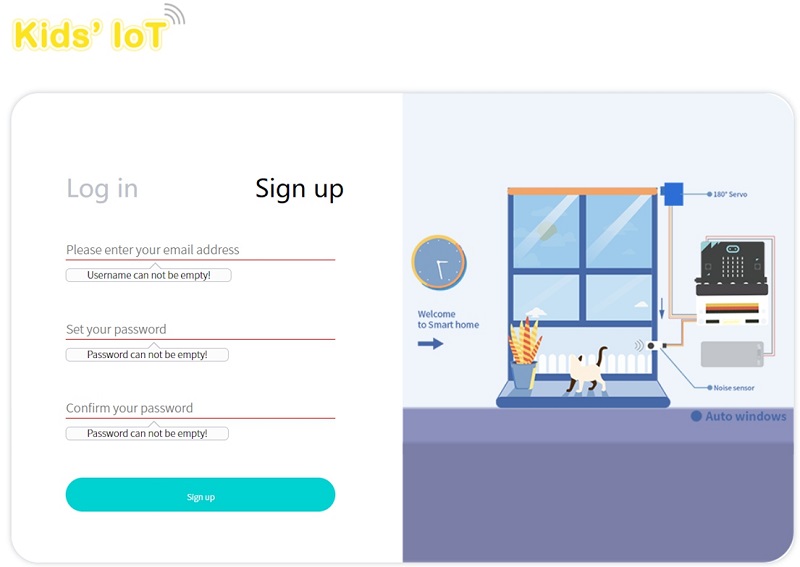

  • 填好注册信息(邮箱、密码)点击Sign Up。

../../_images/kidsiot_03.jpg

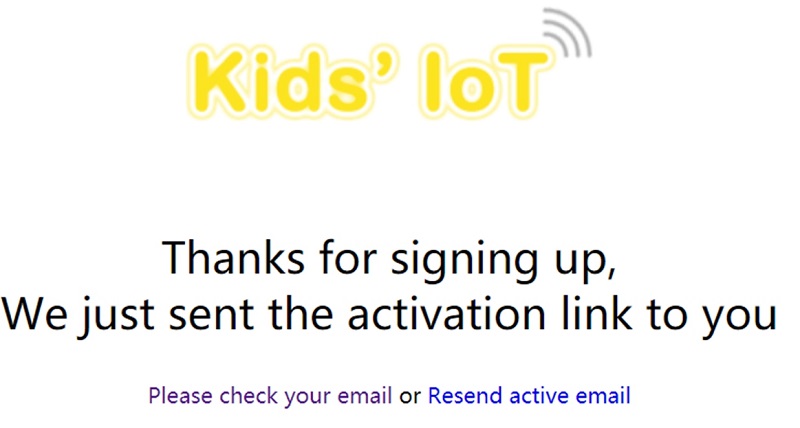

  • 点击Sign Up注册,会发送一封邮件到你填写的账号邮箱

../../_images/kidsiot_04.jpg

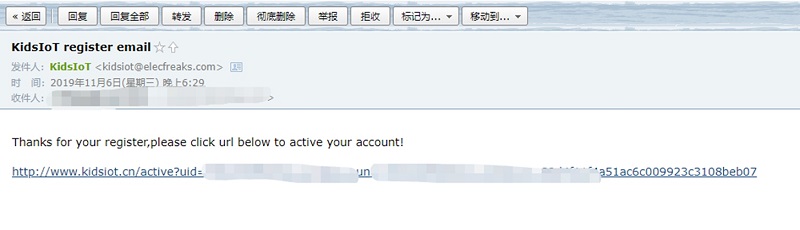

  • 检查你的邮箱的收件箱或者垃圾箱(可能会被识别为垃圾邮件),打开邮件中的网址以激活你的账号。

../../_images/kidsiot_05.jpg

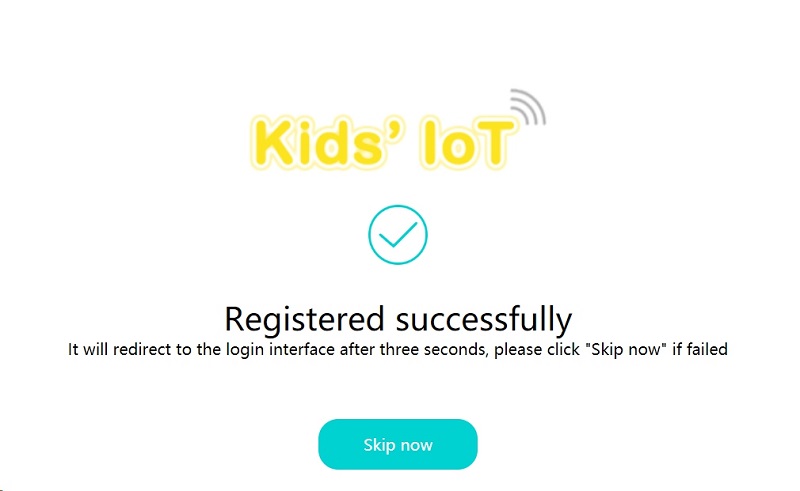

  • 注册成功

../../_images/kidsiot_06.jpg

3.2. KidsIoT 平台使用指南#

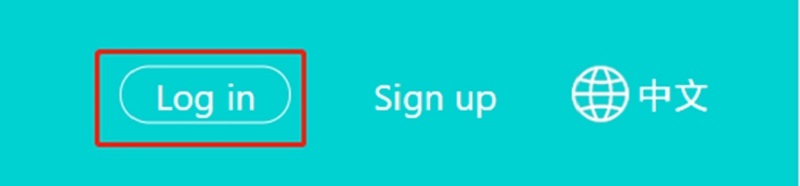

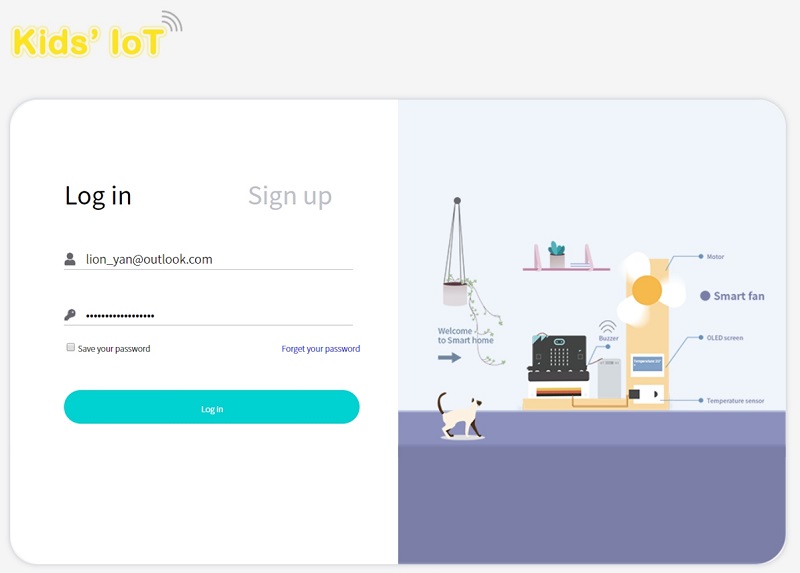

  • 点击主页上的Sign in,进入登陆界面

../../_images/kidsiot_07.jpg

../../_images/kidsiot_08.jpg

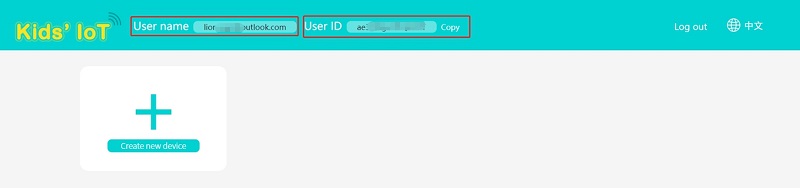

  • 点击Log in进入设备管理页面,左上角是User Name为你的邮箱,右上角User Token(现有误写为ID,后期会改为Token)是平台唯一识别码,对应你的账号。全网唯一,不会重复。

../../_images/kidsiot_09.jpg

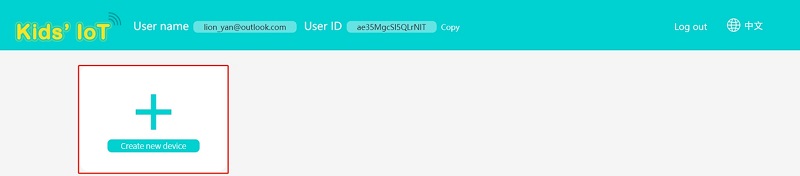

  • 添加一个新的设备(Create new device),Topic是你的设备识别号(在账号中的唯一设备)可以修改设备名称(你只能拥有10个设备)

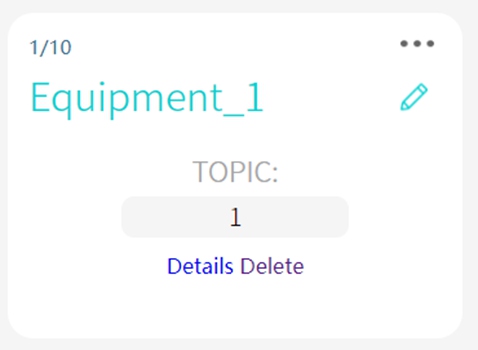

  • 点击Details可以进入设备以查看信息,点击Delete以删除设备

../../_images/kidsiot_10.jpg

../../_images/kidsiot_11.jpg

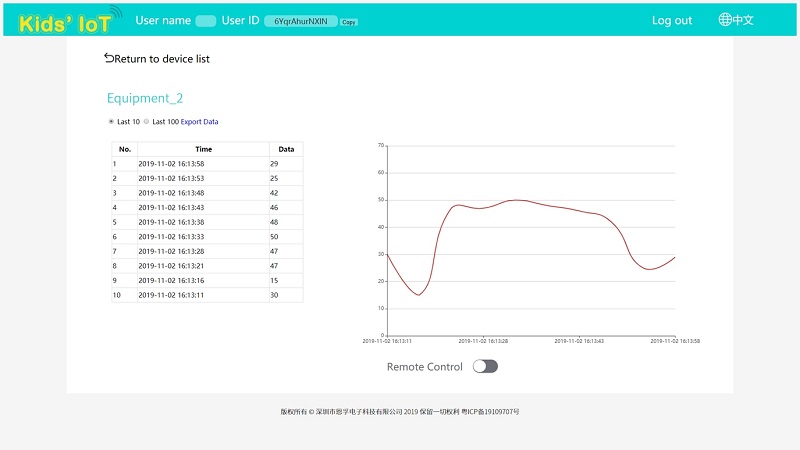

  • 设备界面里左侧为上传数据,右侧由数据和时间组成二维折线图,可以选择要显示的数据,也可以导出数据(export data)

  • Remote Control可以下发指令控制microbit。

../../_images/kidsiot_12.jpg

3.3. 编写代码#


微软makecode

编程#


模块连接图#

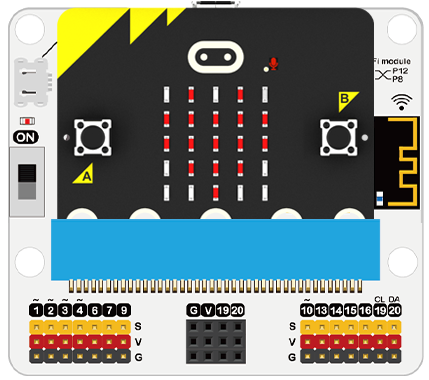

  • 将光线传感器模块连接到P1口。

../../_images/case_ts_17.png

添加软件库#

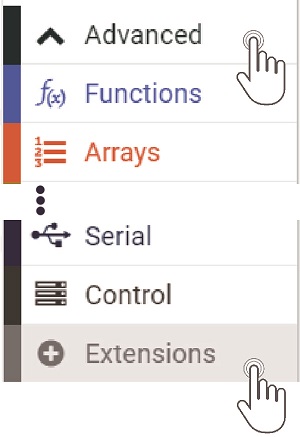

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/iot_bit_11.jpg

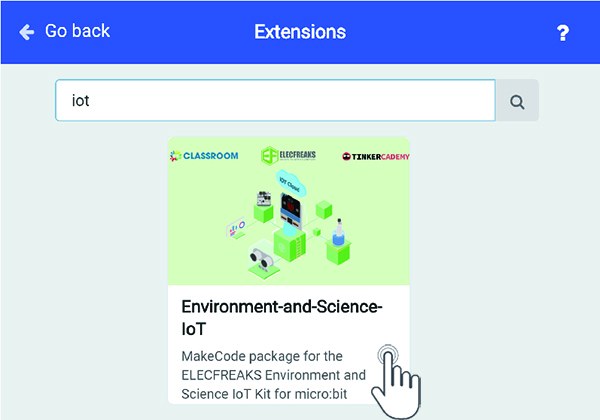

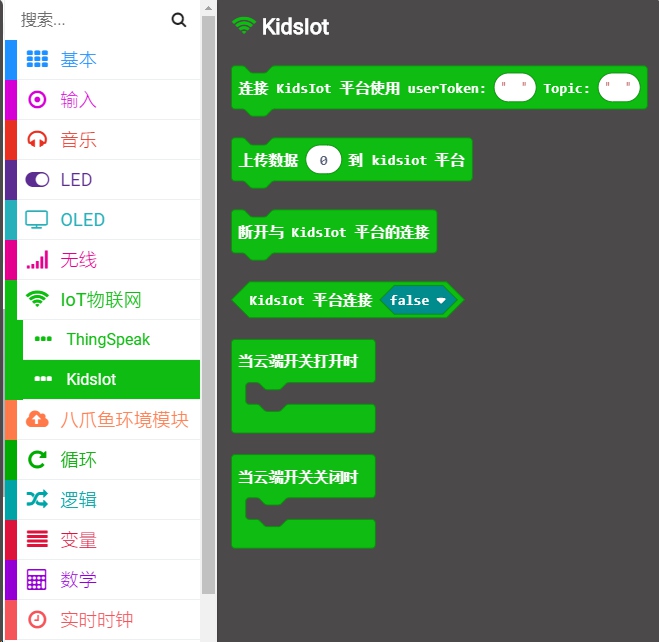

  • 为了给IOT物联网环境科学套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“Extension”,并点击它。这时会弹出一个对话框。搜索“IOT”,然后点击下载这个代码库。

../../_images/iot_bit_12.jpg

../../_images/kidsiot_13.jpg

***注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

代码解释#

../../_images/kidsiot_14.jpg

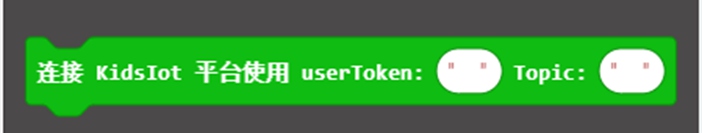

连接Kids’Iot平台。User Token(暂时误写作ID)为账户唯一识别码,与账户绑定不可修改。

../../_images/kidsiot_15.jpg

../../_images/kidsiot_16.jpg

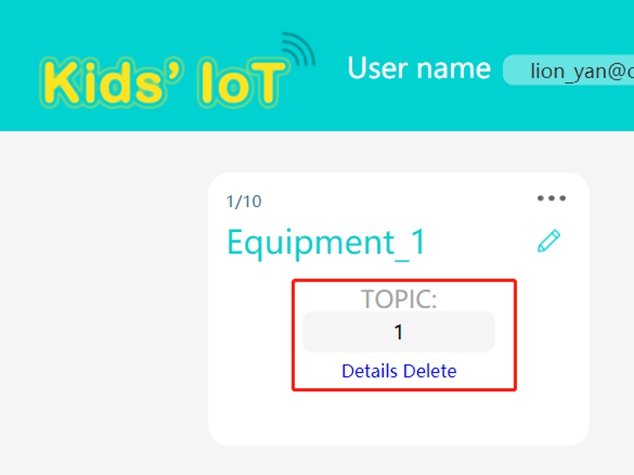

TOPIC,设备唯一识别码,连接时需要指定上传设备。设备号(Topic)顺序排列。


../../_images/kidsiot_17.jpg

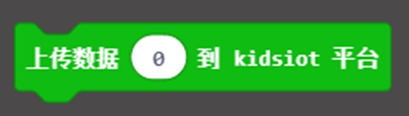

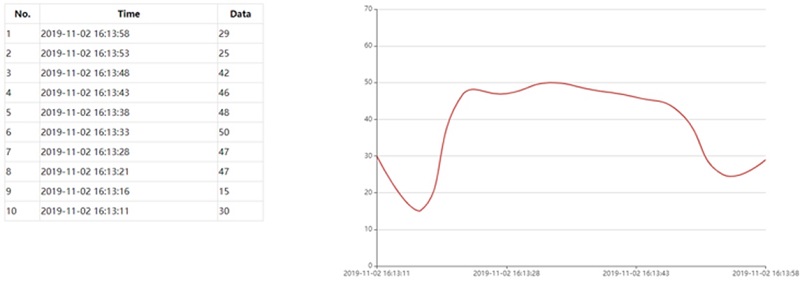

上传一个整数到KidsIot平台,会在这里显示。

../../_images/kidsiot_18.jpg


../../_images/kidsiot_19.jpg

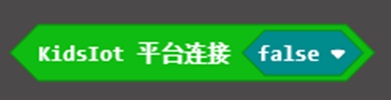

判断平台连接状态是否成功,成功(True),失败(False)。 可以自己编写重连机制以保证连接稳定。


../../_images/kidsiot_20.jpg

../../_images/kidsiot_21.jpg

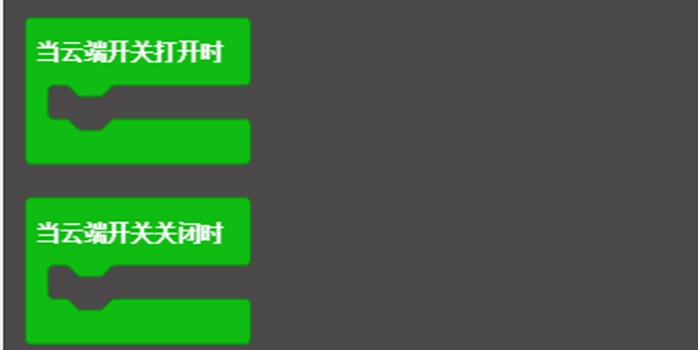

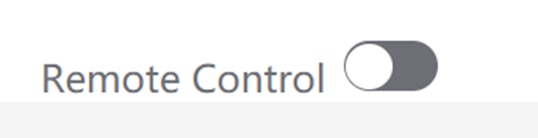

当平台连接成功后,可以点击这个开关来执行这两个积木块。

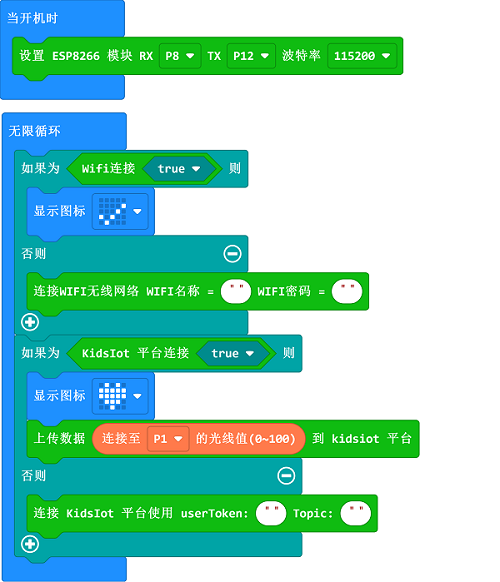

参考程序#

../../_images/kidsiot_22.jpg

请参考程序连接:https://makecode.microbit.org/_4opTryFiyicy

你也可以通过以下网页修改程序。

现象#


当开机时连接WIFI 循环判断是否连接WIFI,如果连接显示颗大心,如果未连接就继续连接。 循环判断kidsIot平台是否连接,如果连接显示一颗小心,如果未连接就继续连接。 循环判断如果KidsIot连接成功则上传一个数据“连接到P1的光线数据”到平台 如果平台开关打开播放音乐“Power Up” 如果平台开关关闭播放音调“Power Down”
